N connettore coaxiale RF maschile a 4 fori con superficie convessa isolante
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | Tipo rf Conector coassiale di N | Cloruro di sodio: | Placcati in oro/niccellati |
|---|---|---|---|
| Impedenza: | 50Ω | Genere: | Maschio |
| Modello: | N-JFD94 | Intervallo di frequenza: | DC~11GHz |
| Nome del prodotto: | Tipo connettore coassiale di N di rf | ||
| Evidenziare: | Connettore a flangia maschio N a 4 fori,Isolamento convesso del connettore coassiale RF,Connettore adattatore RF maschio N a flangia |
||

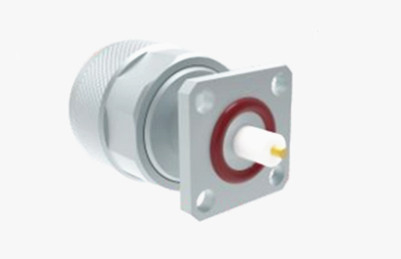

Flangia RF Coassiale N Maschio a 4 fori con Superficie Convessa Isolante
Il connettore serie N è conforme allo standard MIL-C-39012, presenta un design a connessione filettata e utilizza l'aria come mezzo. Questo connettore vanta prestazioni elettriche eccezionali, supportando frequenze fino a 11 GHz. I connettori di tipo N di precisione di Elite Electronic estendono questa gamma ulteriormente fino a 18 GHz e sono compatibili con vari tipi di cavi RF. Grazie alla loro eccellente resistenza sismica, alta affidabilità e ampia larghezza di banda di frequenza, questi connettori trovano ampie applicazioni in settori quali aviazione, aerospaziale, sistemi radar, comunicazioni a microonde, telecomunicazioni digitali, misurazioni a microonde e altro ancora. Inoltre, il connettore serie N funge da interfaccia di test ampiamente adottata negli strumenti di misurazione.
Specifiche
| Caratteristiche Elettriche | ||
| Impedenza | 50Ω | |
| Gamma di Frequenza | DC~11GHz (Max.18GHz) | |
| Tensione Nominale | 1000VRMS* (Max. Livello del mare) | |
| Tensione Dielettrica | 1500VRMS* (Max. Livello del mare) | |
| Resistenza di Isolamento | ≥5000MΩ | |
| Resistenza del Conduttore Centrale | Conduttore Esterno | ≤0.5mΩ |
| Conduttore Centrale | ≤2.5mΩ | |
| VSWR | ≤1.3 | |
| Caratteristiche Meccaniche e Materiali | ||
| Conduttore Centrale | Maschio | Ottone,
Nichelato |
| Femmina | Bronzo fosforoso,
Nichelato |
|
| Contatto Elastico | Bronzo fosforoso | Nichelato |
| Guscio / Alloggiamento | Ottone Acciaio inossidabile |
Nichelato |
| Morsetto per cavo | Ottone | Nichelato |
| Isolatore | PTFE | |
| Guarnizione | Gomma siliconica | |
| Durata | 500 Cicli | |

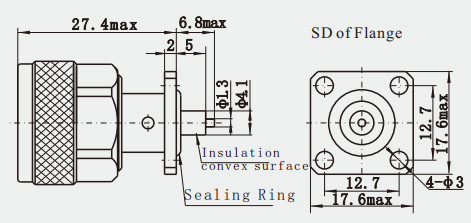

Disegno Dettagliato
Caratteristiche:
1. Design strutturale: Il connettore di tipo N utilizza una connessione filettata che ruota e si blocca per una connessione rapida e affidabile. Questo design consente al connettore di mantenere una connessione stabile anche in ambienti con vibrazioni o urti. La struttura è solitamente divisa in maschio o femmina, e lo stile ha polarità standard o polarità inversa.
2. Gamma di frequenza: I connettori N supportano un'ampia gamma di frequenze di segnale, da 0 a 11 GHz, e i tipi potenziati possono coprire fino a 18 GHz, il che li rende in grado di soddisfare le esigenze di una varietà di applicazioni RF.
3. PRESTAZIONI ELETTRICHE: Il connettore di tipo N ha buone prestazioni elettriche, inclusa bassa perdita e alta schermatura. È realizzato con materiali di alta qualità e processo di produzione di precisione, che produce una perdita molto bassa durante la trasmissione del segnale, contribuendo a migliorare l'efficienza e la qualità della trasmissione del segnale. Nel frattempo, il suo guscio è solitamente realizzato in materiale metallico con buone prestazioni di schermatura elettromagnetica, che può prevenire efficacemente l'influenza delle interferenze elettromagnetiche esterne sulla trasmissione del segnale.
3. Dispositivi Medici: Il campo dei dispositivi medici ha requisiti estremamente elevati per i connettori. I connettori di tipo N sono utilizzati nelle apparecchiature di imaging medicale e in altre apparecchiature mediche critiche per le loro buone prestazioni elettriche e resistenza meccanica.
Catalogo Prodotti:
| Adattatore RF |
| Assemblaggi Cavo RF |
| Sigillature Ermetiche Vetro-Metallo |
| Connettore Serie J30J |
| Giunti Rotanti a Microonde |
| Adattatore da Guida d'onda a Coassiale |
| Connettore RF SMA/SSMA |
| Connettore RF SMP/SSMP |
| Connettore RF MCX/MMCX |
| Connettore RF TNC |
| Connettore RF Tipo N |
| Connettore RF BNC |
Connettori Onde Millimetriche (2.4mm, 2.92mm)
Applicazioni:
1. Apparecchiature di comunicazione wireless: I connettori N svolgono un ruolo importante nel campo della comunicazione wireless, possono fornire una trasmissione del segnale stabile ed efficiente, supportare un'ampia gamma di frequenze, in modo da soddisfare le esigenze delle stazioni base di comunicazione mobile e delle reti wireless.
2. Elettronica automobilistica: Nell'industria automobilistica, i connettori di tipo N sono utilizzati per collegare vari sensori, sistemi di controllo e sistemi di infotainment per garantire l'affidabilità e la stabilità della trasmissione dei dati.
3. Dispositivi Medici: Il campo dei dispositivi medici ha requisiti estremamente elevati per i connettori. I connettori di tipo N sono utilizzati nelle apparecchiature di imaging medicale e in altre apparecchiature mediche critiche per le loro buone prestazioni elettriche e resistenza meccanica.
Tradotto con DeepL.com (versione gratuita)
Imballaggio e Consegna:
* Cartone Standard per Esportazione
* Secondo le esigenze del cliente
NOTA:
Abbiamo oltre 10.000 tipi di Connettore Tipo N, se il connettore che stai utilizzando non viene trovato, ti preghiamo di contattarci con i tuoi dettagli.
