Connettore coassiale RF ad alte prestazioni N Maschio montato su flange a micro striscia
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | Tipo rf Conector coassiale di N | Cloruro di sodio: | Placcati in oro/niccellati |
|---|---|---|---|
| Impedenza: | 50Ω | Genere: | Maschio |
| Modello: | N-JFD95 | Intervallo di frequenza: | DC~11GHz |
| Evidenziare: | Collegamento coassiale RF ad alte prestazioni,Connettore coassiale RF a micro strisce |
||

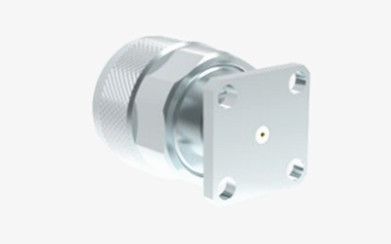

Connettore coassiale RF ad alte prestazioni N Maschio montato su flange a micro striscia
I connettori di tipo N sono connettori coassiali a filettatura progettati per prestazioni ottimali anti-vibrazioni e caratteristiche elettriche superiori, con un intervallo di frequenza tipico fino a 11 GHz.I nostri connettori ad alte prestazioni di tipo N estendono questa gamma a 18 GHzSono compatibili con vari tipi di cavi RF e sono ampiamente utilizzati in settori quali l'aviazione, l'aerospaziale, i sistemi radar, i microonde e le comunicazioni digitali.nonché negli strumenti di prova e di misura.
Offriamo opzioni di personalizzazione per diversi tipi di connettori e adattatori di tipo N per soddisfare le specifiche esigenze del cliente.opzioni di montaggio a fianco o a paratia, possiamo adattare i nostri prodotti alle vostre specifiche.
Specificità
| Caratteristiche elettriche | ||
| Impedenza | 50Ω | |
| Intervallo di frequenza | DC~11GHz ((Max.18GHz) | |
| Tensione nominale | 1000VRMS* ((Max.Livello del mare) | |
| Dielettrici Resistenza tensione | 1500VRMS* ((Max.Livello del mare) | |
| Resistenza all'isolamento | ≥ 5000MΩ | |
| Resistenza centrale | Conduttore esterno | ≤ 0,5 mΩ |
| Conduttore centrale | ≤ 2,5 mΩ | |
| VSWR | ≤ 1.3 | |
| Caratteristiche materiali e meccaniche | ||
| Direttore centrale | Maschio | Brass,
di larghezza uguale o superiore a 15 mm |
| Femmina | Fosforo bronzo,
di larghezza uguale o superiore a 15 mm |
|
| Contatto resistente | Fosforo bronzo | di larghezza uguale o superiore a 15 mm |
| Conchiglia / alloggiamento | Acciaio inossidabile |
di larghezza uguale o superiore a 15 mm |
| Clampo per cavi | Altri prodotti | di larghezza uguale o superiore a 15 mm |
| Isolatore | PTFE | |
| Gassette | Gomma di silicone | |
| Durabilità | 500 cicli | |

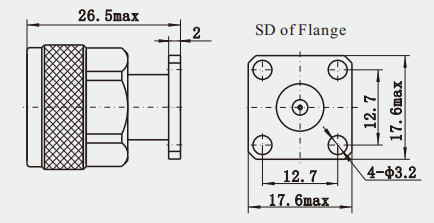

Disegno dettagliato
Caratteristiche:
1. Resistenza meccanica: il connettore di tipo N è realizzato in materiale metallico con buona conduttività elettrica e resistenza meccanica.ma svolge anche il ruolo di fissare e proteggere le parti interneInoltre, il suo design compatto e le sue eccellenti prestazioni forniscono una soluzione di connessione affidabile per la trasmissione di vari segnali RF.
2• aree di applicazione: i connettori N sono ampiamente utilizzati nell'aviazione, nell'aerospazio, nel radar, nelle comunicazioni a microonde, nelle comunicazioni digitali, nelle attrezzature mediche e in altri campi.Grazie alle sue eccellenti prestazioni elettriche e alla sua resistenza meccanica, è particolarmente adatto per le aree che richiedono un'elevata capacità di carico, buone prestazioni RF e il lavoro con cavi coassiali di dimensioni maggiori.
3Compatibilità: i connettori N sono compatibili con molti tipi di cavi, compresi i cavi semi-rigidi e i cavi flessibili, ecc., il che lo rende più ampiamente applicabile nelle applicazioni pratiche.
Catalogo del prodotto:
| Adattatore RF |
| Assemblaggi di cavi RF |
| Sigilli ermetici vetro-metallo |
| Connettore della serie J30J |
| Articulazioni rotanti a microonde |
| Guida d'onda all' adattatore coassiale |
| Connettore RF SMA/SSMA |
| Connettore RF SMP/SSMP |
| Connettore RF MCX/MMCX |
| Collegatore TNC RF |
| N tipo di connettore RF |
| BNC RF ConnectorConnettori per onde millimetriche ((2.4mm, 2.92mm) |
Applicazioni:
1Comunicazione a microonde: nel campo della comunicazione a microonde, i connettori N sono utilizzati per collegare le linee di trasmissione a microonde per garantire una trasmissione efficiente del segnale e ridurre la perdita di segnale.
2Comunicazioni digitali: i sistemi di comunicazione digitali richiedono una trasmissione rapida e accurata dei dati.e i connettori di tipo N forniscono le soluzioni di connessione necessarie per garantire l'integrità dei dati e la velocità di trasmissione.
3. Misurazione a microonde: nelle apparecchiature di misurazione a microonde vengono utilizzati connettori di tipo N per collegare lo strumento di prova al dispositivo sottoposto a prova,e le loro prestazioni di connessione precise sono fondamentali per l'accuratezza dei risultati di misurazione.
Imballaggio e consegna:
* Cartone standard per l'esportazione
* In base alle esigenze del cliente
Nota:
Abbiamo oltre 10.000 tipi diTipo N Collegamento, se il connettore che sta utilizzando non è stato trovato, si prega di contattarci con i dettagliSono....
