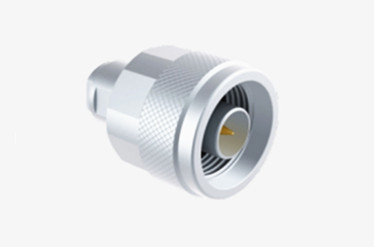

N-JB3G-2 Intervallo di frequenza DC-11GHz Stainless Steel Solder Clamp RF Coaxial Connector per 3 cavi semiflessibili
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | N tipo di connettore coassiale RF | Cloruro di sodio: | Confezioni per la fabbricazione di alimenti alimentari |
|---|---|---|---|
| Genere: | Maschio | Intervallo di frequenza: | DC~11GHz |
| Modello: | N-JB3G-2 | Impedenza: | 50Ω |
| Evidenziare: | Collegamento coassiale RF in acciaio inossidabile,Connettore coassiale RF DC-11GHz |
||
N Clampo di saldatura in acciaio inossidabile maschio con connettore coassiale RF per cavo semiflessibile 3#
I connettori di tipo N sono connettori coassiali a filettatura noti per le loro robuste proprietà anti-vibrazione e eccellenti caratteristiche elettriche, che in genere funzionano all'interno di un intervallo di frequenza di 11 GHz.Tuttavia, i nostri modelli avanzati possono supportare frequenze fino a 18 GHz. Questi connettori sono versatili e compatibili con vari tipi di cavi RF, che li rendono ampiamente utilizzati in settori come l'aviazione,aerospaziale, sistemi radar, comunicazioni a microonde, comunicazioni digitali e strumenti di prova e misura.
Forniamo servizi di personalizzazione per una varietà di connettori e adattatori di tipo N per soddisfare le esigenze specifiche del cliente.opzioni di montaggio a fianco o a paratia, possiamo adattare i nostri prodotti alle vostre esigenze uniche.
Specificità
Nota:I dati specifici del modello si basano sui dati del foglio di specifiche del prodotto.
| Caratteristiche elettriche | ||
| Impedenza | 50Ω | |
| Intervallo di frequenza | DC~11GHz ((Max.18GHz) | |
| Tensione nominale | 1000VRMS* ((Max.Livello del mare) | |
| Dielettrici Resistenza tensione | 1500VRMS* ((Max.Livello del mare) | |
| Resistenza all'isolamento | ≥ 5000MΩ | |
| Resistenza centrale | Conduttore esterno | ≤ 0,5 mΩ |
| Conduttore centrale | ≤ 1,5 mΩ | |
| VSWR | ≤ 1.3 | |
| Caratteristiche materiali e meccaniche | ||
| Direttore centrale | Maschio | Brass,
di larghezza uguale o superiore a 15 mm |
| Femmina | Fosforo bronzo,
di larghezza uguale o superiore a 15 mm |
|
| Contatto resistente | Fosforo bronzo | di larghezza uguale o superiore a 15 mm |
| Conchiglia / alloggiamento | Acciaio inossidabile |
di larghezza uguale o superiore a 15 mm |
| Clampo per cavi | Altri prodotti | di larghezza uguale o superiore a 15 mm |
| Isolatore | PTFE | |
| Gassette | Gomma di silicone | |
| Durabilità | 500 cicli | |

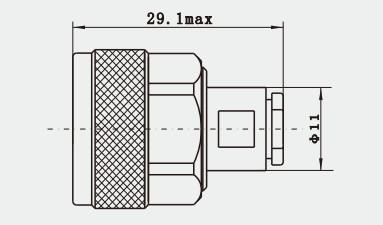

Disegno dettagliato
Caratteristiche:
1Trasmissione ad ampia larghezza di banda: supporta una vasta gamma di frequenze del segnale, che vanno da 0 a 11 GHz.
2Basse perdite: adottando materiali di alta qualità e un processo di produzione preciso, la perdita generata durante la trasmissione del segnale è estremamente bassa,che contribuisce a migliorare l'efficienza e la qualità della trasmissione del segnale.
3. alta schermatura: il guscio è di solito realizzato in materiale metallico con buone prestazioni di schermatura elettromagnetica,che possono prevenire efficacemente l'influenza delle interferenze elettromagnetiche esterne sulla trasmissione del segnale.
4. Forte durata: dopo un trattamento e una prova speciali, può funzionare in modo stabile in condizioni ambientali difficili (come alta temperatura, bassa temperatura, umidità, ecc.)) e ha una lunga durata.
5. Facile da usare: l'uso di un collegamento a filettatura rende i connettori facili e veloci da collegare e smontare.ed è adatto a una varietà di ambienti esterni.
Buona compatibilità: compatibile con molti tipi di cavi, inclusi cavi semi-rigidi e cavi flessibili, ecc., il che lo rende più ampiamente applicabile in applicazioni pratiche.
Applicazioni:
1. attrezzature di comunicazione wireless: i connettori coassiali RF di tipo N svolgono un ruolo importante nelle attrezzature di comunicazione wireless per la connessione e la trasmissione di segnali RF.A causa della sua ampia trasmissione a banda larga, bassa perdita, alta schermatura e durata, può soddisfare gli elevati requisiti delle apparecchiature di comunicazione wireless per la qualità della trasmissione del segnale.
2.Aerospaziale: nel settore aerospaziale, i connettori coassiali RF di tipo N svolgono anche un ruolo chiave.e mantenere una condizione di lavoro stabile per garantire l'affidabilità della trasmissione del segnale.
Catalogo del prodotto:
| Adattatore RF |
| Assemblaggi di cavi RF |
| Sigilli ermetici vetro-metallo |
| Connettore della serie J30J |
| Articulazioni rotanti a microonde |
| Guida d'onda all' adattatore coassiale |
| Connettore RF SMA/SSMA |
| Connettore RF SMP/SSMP |
| Connettore RF MCX/MMCX |
| Collegatore TNC RF |
| N tipo di connettore RF |
| BNC RF ConnectorConnettori per onde millimetriche ((2.4mm, 2.92mm) |
Imballaggio e consegna:
* Cartone standard per l'esportazione
* In base alle esigenze del cliente
Nota:
Abbiamo oltre 10.000 tipi diTipo N Collegamento, se il connettore che sta utilizzando non è stato trovato, si prega di contattarci con i dettagliSono....
