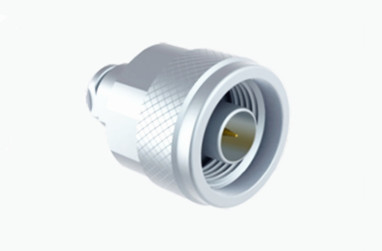

N serie Clampo di saldatura maschile connettore coassiale RF per cavo CXN3507/MF363A
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | Tipo rf Conector coassiale di N | Cloruro di sodio: | Placcati in oro/niccellati |
|---|---|---|---|
| VSWR: | ≤ 1.3 | Intervallo di frequenza: | DC~11GHz |
| Modello: | N-J507G-1 | Impedenza: | 50Ω |
| Evidenziare: | Connettore coassiale RF CXN3507/MF363A,Connettore coassiale RF di serie N,Connessione coassiale RF con pinza maschile di saldatura |
||
N serie Clampo di saldatura maschile connettore coassiale RF per cavo CXN3507/MF363A
I connettori di tipo N sono connettori coassiali a filo noti per le loro eccellenti prestazioni anti-vibrazioni e caratteristiche elettriche, supportando in genere un intervallo di frequenza fino a 11 GHz.I nostri connettori estendono questa gamma fino a 18 GHz.Essi sono compatibili con vari tipi di cavi RF e sono ampiamente utilizzati nell'aviazione, radar, microonde, comunicazioni digitali e strumenti di prova e misura.
Offriamo anche opzioni di personalizzazione per diversi connettori e adattatori di tipo N per soddisfare le esigenze specifiche del cliente.montatura di flange o di paratia, possiamo soddisfare le vostre esigenze.
Specificità
Nota:I dati specifici del modello si basano sui dati del foglio di specifiche del prodotto.
| Caratteristiche elettriche | ||
| Impedenza | 50Ω | |
| Intervallo di frequenza | DC~11GHz ((Max.18GHz) | |
| Tensione nominale | 1000VRMS* ((Max.Livello del mare) | |
| Dielettrici Resistenza tensione | 1500VRMS* ((Max.Livello del mare) | |
| Resistenza all'isolamento | ≥ 5000MΩ | |
| Resistenza centrale | Conduttore esterno | ≤ 0,5 mΩ |
| Conduttore centrale | ≤ 1,5 mΩ | |
| VSWR | ≤ 1.3 | |
| Caratteristiche materiali e meccaniche | ||
| Direttore centrale | Maschio | di acciaio |
| Femmina | Fosforo Bronzo, placcato oro | |
| Contatto resistente | Fosforo bronzo | Altri prodotti di acciaio |
| Conchiglia / alloggiamento | Acciaio inossidabile | Passivazione dorata |
| Clampo per cavi | Altri prodotti | di larghezza uguale o superiore a 15 mm |
| Isolatore | PTFE | |
| Gassette | Gomma di silicone | |
| Durabilità | 500 cicli | |
Caratteristiche
1I connettori di tipo N sono disponibili in una varietà di stili di terminazione, tra cui snap/solder, snap/solder (contatto statico), crimp/solder, field replaceable, soldered o soldered/soldered.
2. Scenari di applicazione:
Il connettore di tipo N è adatto a una varietà di cavi coassiali, compresi i tipi a bassa perdita.
Si distingue per le posizioni in cui sono richieste elevate potenze e prestazioni e si adatta meglio per l'uso con cavi più grandi a bassa perdita.
È ampiamente utilizzato nei radar, nelle comunicazioni, nella trasmissione dei dati e nelle apparecchiature aerospaziali.

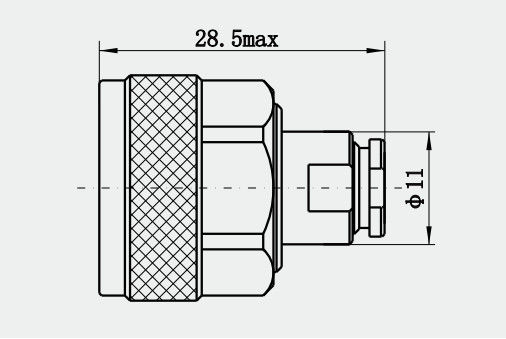

Disegno dettagliato
Applicazioni
1- attrezzature industriali: nei sistemi di automazione e di controllo industriali, i connettori N sono utilizzati per collegare i sensori,controller e altre apparecchiature per garantire l'accuratezza e la stabilità della trasmissione del segnale.
2Ambiente marino: i connettori N resistenti all'ambiente marino sono progettati per le apparecchiature di esplorazione marina e i sistemi di comunicazione subacquea.con struttura impermeabile e materiali resistenti alla corrosione.
3- Strumenti di prova e di misura:I connettori di tipo N sono utilizzati nei laboratori e negli ambienti di prova per collegare le apparecchiature di prova e supportare il collegamento e il disconnessione ripetuti per garantire l'affidabilità del processo di prova.
4. Broadcast TV: nei sistemi di trasmissione televisiva di trasmissione, i connettori N sono utilizzati per collegare trasmettitori, ricevitori e antenne per supportare la trasmissione di segnali video e audio di alta qualità.
Catalogo dei prodotti
| Adattatore RF |
| Assemblaggi di cavi RF |
| Sigilli ermetici vetro-metallo |
| Connettore della serie J30J |
| Articulazioni rotanti a microonde |
| Guida d'onda all' adattatore coassiale |
| Connettore RF SMA/SSMA |
| Connettore RF SMP/SSMP |
| Connettore RF MCX/MMCX |
| Collegatore TNC RF |
| N tipo di connettore RF |
| BNC RF Connector Collegatori a onde millimetriche (mm, mm) |
Imballaggio e consegna
* Cartone standard per l'esportazione
* In base alle esigenze del cliente
Nota:
Abbiamo oltre 10.000 tipi diTipo N Collegamento, se il connettore che sta utilizzando non è stato trovato, si prega di contattarci con i dettagliSono....
