N serie Maschio connessione coassiale RF in acciaio inossidabile per cavo CXN3449/MF503A
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | Tipo rf Conector coassiale di N | Cloruro di sodio: | Placcati in oro/niccellati |
|---|---|---|---|
| Impedenza: | 50Ω | Intervallo di frequenza: | DC~11GHz |
| Modello: | N-JW417G | Genere: | Maschio |
| Evidenziare: | Connettore coaxiale RF maschio ad angolo destro,Collegamento coassiale RF in acciaio inossidabile,CXN3449/MF503A connettore coassiale RF |
||

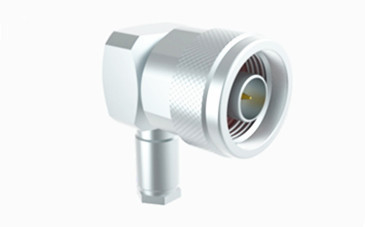

N serie Maschio connessione coassiale RF in acciaio inossidabile per cavo CXN3449/MF503A
I connettori di tipo N sono connettori coassiali a filo progettati per una robusta prestazione anti-vibrazione e eccellenti caratteristiche elettriche, con i nostri modelli che supportano frequenze fino a 18 GHz.Questi connettori sono compatibili con una varietà di cavi RF e sono ampiamente utilizzati in industrie come l'aviazione, aerospaziale, sistemi radar, comunicazioni a microonde, telecomunicazioni digitali e per strumenti di prova e misura.
Offriamo opzioni di personalizzazione per vari connettori di tipo N per soddisfare le diverse esigenze dei clienti.
Specificità
Nota:I dati specifici del modello si basano sui dati del foglio di specifiche del prodotto.
| Caratteristiche elettriche | ||
| Impedenza | 50Ω | |
| Intervallo di frequenza | DC~11GHz ((Max.18GHz) | |
| Tensione nominale | 1000VRMS* ((Max.Livello del mare) | |
| Dielettrici Resistenza tensione | 1500VRMS* ((Max.Livello del mare) | |
| Resistenza all'isolamento | ≥ 5000MΩ | |
| Resistenza centrale | Conduttore esterno | ≤ 0,5 mΩ |
| Conduttore centrale | ≤ 1,5 mΩ | |
| VSWR | ≤ 1.3 | |
| Caratteristiche materiali e meccaniche | ||
| Direttore centrale | Maschio | di acciaio |
| Femmina | Fosforo Bronzo, placcato oro | |
| Contatto resistente | Fosforo bronzo | Altri prodotti di acciaio |
| Conchiglia / alloggiamento | Acciaio inossidabile | Passivazione dorata |
| Clampo per cavi | Altri prodotti | di larghezza uguale o superiore a 15 mm |
| Isolatore | PTFE | |
| Gassette | Gomma di silicone | |
| Durabilità | 500 cicli | |

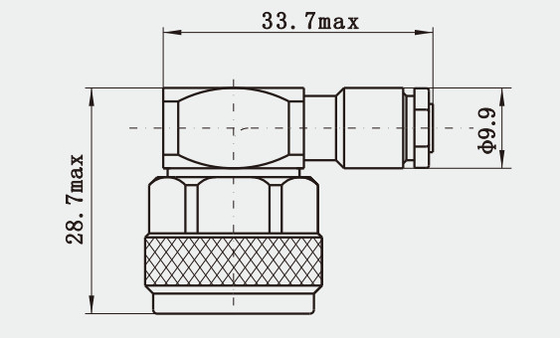

Disegno dettagliato
Caratteristiche:
1. Materiale del corpo: il materiale del corpo dei connettori N può essere ottone o acciaio inossidabile.elevata umidità e gas corrosivi.
2. Affidabilità e durata: i connettori di tipo N sono caratterizzati da un'elevata affidabilità e una lunga durata di vita e possono funzionare in modo stabile in vari ambienti difficili.Il suo meccanismo di connessione a filettatura è ragionevolmente progettato per impedire efficacemente lo scioglimento e la caduta.
Applicazioni:
1- sistemi di controllo: nei sistemi di controllo industriali, i connettori N sono utilizzati per collegare vari sensori e attuatori per garantire la trasmissione accurata dei segnali di controllo.
2- apparecchiature di prova e di misura: nelle apparecchiature di prova e di misura, i connettori di tipo N sono utilizzati per collegare lo strumento di prova e il dispositivo sottoposto a prova per fornire una connessione di segnale affidabile.
Catalogo del prodotto:
| Adattatore RF |
| Assemblaggi di cavi RF |
| Sigilli ermetici vetro-metallo |
| Connettore della serie J30J |
| Articulazioni rotanti a microonde |
| Guida d'onda all' adattatore coassiale |
| Connettore RF SMA/SSMA |
| Connettore RF SMP/SSMP |
| Connettore RF MCX/MMCX |
| Collegatore TNC RF |
| N tipo di connettore RF |
| Connettori per onde millimetriche (mm, mm, mm) |
Imballaggio e consegna:
* Cartone standard per l'esportazione
* In base alle esigenze del cliente
Nota:
Abbiamo oltre 10.000 tipi diTipo N Collegamento, se il connettore che sta utilizzando non è stato trovato, si prega di contattarci con i dettagliSono....
