N Maschio in acciaio inossidabile RF Coaxial Connector Solder Clamp Mount
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | Tipo rf Conector coassiale di N | Cloruro di sodio: | Placcati in oro/niccellati |
|---|---|---|---|
| Impedenza: | 50Ω | Intervallo di frequenza: | DC~11GHz (Max.18GHz) |
| Modello: | N-J417G | VSWR: | ≤ 1.3 |
| Evidenziare: | N connettore coassiale RF maschio,Collegamento coassiale RF in acciaio inossidabile,Connessione coassiale RF montata su pinza di saldatura |
||

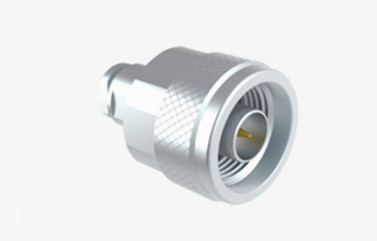

N Maschio in acciaio inossidabile RF Coaxial Connector Solder Clamp Mount
I connettori di tipo N sono dotati di accoppiamenti a filo, che forniscono forti capacità anti-vibrazione ed eccellenti prestazioni elettriche, supportando in genere frequenze fino a 11 GHz.I nostri modelli avanzati estendono questa gamma a 18 GHz.. Il design filettato riduce al minimo il rumore e resiste efficacemente a scosse e vibrazioni. I nostri connettori LTI N rispettano gli standard MIL-C-39012. Sono versatili, compatibili con vari tipi di cavi RF,e ampiamente utilizzato nell'aviazione, aerospaziale, sistemi radar, comunicazioni a microonde, telecomunicazioni digitali e strumenti di prova e misura.
Offriamo la personalizzazione di vari connettori e adattatori di tipo N per soddisfare le diverse esigenze dei clienti, sia che si richiedano configurazioni rette o rettangolari, opzioni di montaggio a flange o di montaggio a paratia.
Specificità
Nota:I dati specifici del modello si basano sui dati del foglio di specifiche del prodotto.
| Caratteristiche elettriche | ||
| Impedenza | 50Ω | |
| Intervallo di frequenza | DC~11GHz ((Max.18GHz) | |
| Tensione nominale | 1000VRMS* ((Max.Livello del mare) | |
| Dielettrici Resistenza tensione | 1500VRMS* ((Max.Livello del mare) | |
| Resistenza all'isolamento | ≥ 5000MΩ | |
| Resistenza centrale | Conduttore esterno | ≤ 0,5 mΩ |
| Conduttore centrale | ≤ 1,5 mΩ | |
| VSWR | ≤ 1.3 | |
| Caratteristiche materiali e meccaniche | ||
| Direttore centrale | Maschio | Brass, di larghezza uguale o superiore a 15 mm |
| Femmina | Fosforo bronzo, di larghezza uguale o superiore a 15 mm | |
| Contatto resistente | Fosforo bronzo | di larghezza uguale o superiore a 15 mm |
| Conchiglia / alloggiamento | Acciaio inossidabile | di larghezza uguale o superiore a 15 mm |
| Clampo per cavi | Altri prodotti | di larghezza uguale o superiore a 15 mm |
| Isolatore | PTFE | |
| Gassette | Gomma di silicone | |
| Durabilità | 500 cicli | |

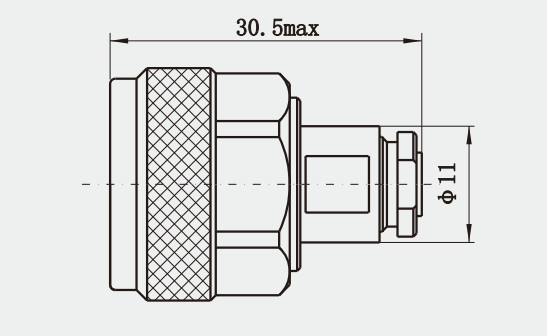

Disegno dettagliato
Catalogo del prodotto:
| Adattatore RF |
| Assemblaggi di cavi RF |
| Sigilli ermetici vetro-metallo |
| Connettore della serie J30J |
| Articulazioni rotanti a microonde |
| Guida d'onda all' adattatore coassiale |
| Connettore RF SMA/SSMA |
| Connettore RF SMP/SSMP |
| Connettore RF MCX/MMCX |
| Collegatore TNC RF |
| N tipo di connettore RF |
| BNC RF Connector Collegatori a onde millimetriche (mm, mm) |
Caratteristiche:
1Intercambiabilità: i connettori di tipo N possono essere scambiati con prodotti simili di tipo NG internazionali, il che ne aumenta la versatilità e la flessibilità.
2. aree di applicazione: a causa delle sue eccellenti prestazioni e affidabilità, i connettori di tipo N sono ampiamente utilizzati nei radar, nelle comunicazioni, nella trasmissione dei dati e nelle apparecchiature aerospaziali.
Applicazioni:
Laboratorio RF: nel laboratorio RF, i connettori N vengono utilizzati per collegare vari strumenti RF e attrezzature di prova per supportare esperimenti ad alta frequenza e alta potenza.
Test delle antenne: nel test delle antenne, i connettori di tipo N sono utilizzati per collegare le antenne e le apparecchiature di prova per garantire l'accuratezza e l'affidabilità dei dati di prova.
Imballaggio e consegna:
* Cartone standard per l'esportazione
* In base alle esigenze del cliente
Nota:
Non vediamo l'ora di ricevere le vostre richieste al più presto. Vi preghiamo di contattarci per le vostre esigenze (lunghezza del cavo / connettore) in modo da potervi offrire la SPEC, e la migliore qualità e servizio,prezzo competitivo, risposta tempestiva, consegna in tempo
