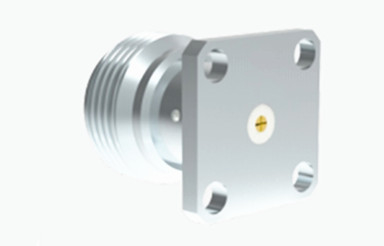

N connettore coassiale RF femminile con micro-striscia abbinata a pinφ 0.45

N Female RF Coaxial Connector With Micro-strip Matched Pinφ 0.45
N Female RF Coaxial Connector With Micro-strip Matched Pinφ 0.45 N Female RF Coaxial Connector With Micro-strip Matched Pinφ 0.45

Grande immagine :  N connettore coassiale RF femminile con micro-striscia abbinata a pinφ 0.45 Miglior prezzo

Dettagli:
Luogo di origine: CINESE
Marca: ELT (Elite)
Certificazione: ISO-9001-2015
Numero di modello: N-KFD55
Termini di pagamento e spedizione:
Quantità di ordine minimo: 100 PCS
Prezzo: Negoziabile
Imballaggi particolari: Cartone di esportazione standard
Tempi di consegna: Entro 5-7 giorni lavorativi (per le scorte)
Termini di pagamento: T/T, L/C, Western Union
Capacità di alimentazione: 1,000000 pezzi al mese
Descrizione di prodotto dettagliata
Nome del prodotto: Tipo rf Conector coassiale di N Cloruro di sodio: di larghezza superiore a 30 cm
Vswr: ≤ 1.3 Intervallo di frequenza: DC~11GHz
Modello: N-KFD55 Impedenza: 50Ω
Nome del prodotto: Tipo connettore coassiale di N di rf
Evidenziare:

N connettore coassiale RF femminile

,

Micro-strip Matched Pin φ0.45

,

Connettore coassiale dell'adattatore di rf

Connettore coassiale RF N femmina con pin micro-strip abbinato φ0.45

I connettori della serie N sono progettati e prodotti in conformità con lo standard di interfaccia della serie 39012, caratterizzati da connessioni filettate e dall'uso dell'aria come dielettrico. Offrono prestazioni elettriche eccezionali fino a 11 GHz. I nostri connettori di precisione possono supportare frequenze fino a 18 GHz e sono adattabili a vari cavi a radiofrequenza. Questi connettori sono celebrati per la loro eccellente resistenza agli urti, alta affidabilità e ampia larghezza di banda, rendendoli ampiamente utilizzati in settori come l'aviazione, l'aerospaziale, il radar, le comunicazioni a microonde, le telecomunicazioni digitali e le misurazioni a microonde. Inoltre, il connettore di tipo N è comunemente utilizzato come connettore di interfaccia di test, ampiamente integrato in numerosi strumenti di test.



Specifiche

Nota: i dati specifici del modello si basano sui dati del foglio delle specifiche del prodotto.

Caratteristiche Elettriche
Impedenza 50Ω
Intervallo di Frequenza DC~11GHz(Max.18GHz)
Tensione Nominale 1000VRMS*(Max.Livello del Mare)
Tensione Dielettrica-resistenza 1500VRMS*(Max.Livello del Mare)
Resistenza di Isolamento ≥5000MΩ
Resistenza del Centro Conduttore Esterno ≤0.5mΩ
Conduttore Centrale ≤1.5mΩ
VSWR ≤1.3
Caratteristiche Materiali e Meccaniche
Conduttore Centrale Maschio Ottone,                    Placcato oro
Femmina Bronzo fosforoso, Placcato oro
Contatto Elastico Bronzo fosforoso Passivato Nichelato
Guscio / Alloggiamento Ottone Acciaio inossidabile Placcato oro Passivazione
Morsetto per cavo Ottone Nichelato
Isolante PTFE
Guarnizione Gomma siliconica
Durata 500 Cicli

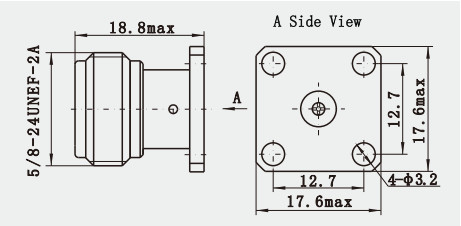

Disegno Dettagliato

N connettore coassiale RF femminile con micro-striscia abbinata a pinφ 0.45

N connettore coassiale RF femminile con micro-striscia abbinata a pinφ 0.45

Caratteristiche

1. Bassa perdita: utilizzando materiali di alta qualità e un processo di produzione di precisione, i connettori di tipo N producono una perdita molto bassa nel processo di trasmissione del segnale, il che aiuta a migliorare l'efficienza e la qualità della trasmissione del segnale.

2. Forte durabilità: dopo un trattamento e test speciali, i connettori di tipo N sono in grado di funzionare stabilmente in condizioni ambientali difficili (come alta temperatura, bassa temperatura, umidità, ecc.) e hanno una lunga durata.

3. Buona compatibilità: i connettori N sono compatibili con molti tipi di cavi, inclusi cavi semi-rigidi e cavi flessibili, ecc., il che li rende più ampiamente applicabili nelle applicazioni pratiche.



Applicazioni

1. Dispositivi medici: i connettori di tipo N sono utilizzati anche nel campo dei dispositivi medici per fornire connessioni affidabili per la trasmissione di segnali RF nelle apparecchiature mediche. Ciò richiede connettori con un alto grado di precisione e affidabilità per garantire il corretto funzionamento delle apparecchiature mediche.

2. Aerospaziale: nel settore aerospaziale, i connettori N hanno anche una vasta gamma di applicazioni. Possono soddisfare le esigenze delle apparecchiature aerospaziali per connettori ad alte prestazioni e alta affidabilità per garantire il funzionamento stabile delle apparecchiature in ambienti estremi.



Catalogo Prodotti

Adattatore RF
Assemblaggi Cavi RF
Sigillature Ermetiche Vetro-Metallo
Connettore Serie J30J
Giunti Rotanti a Microonde
Adattatore Guida d'onda-Coassiale
Connettore RF SMA/SSMA
Connettore RF SMP/SSMP
Connettore RF MCX/MMCX
Connettore RF TNC
Connettore RF Tipo N
Connettore RF BNC Connettori Onde Millimetriche (2.4mm, 2.92mm)



Imballaggio e Consegna

* Cartone Standard per Esportazione
* Secondo le esigenze dei clienti



NOTA:
Abbiamo oltre 10.000 tipi di Tipo N Connettore, se il connettore che stai utilizzando non viene trovato, ti preghiamo di contattarci con i tuoi dettagli
dettagli.
