N connettore coassiale RF in acciaio inossidabile femminile a 4 fori per la comunicazione
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | Tipo rf Conector coassiale di N | Cloruro di sodio: | Placcati in oro/niccellati |
|---|---|---|---|
| Impedenza: | 50Ω | Intervallo di frequenza: | DC~11GHz |
| Modello: | N-KFD289G | Genere: | Femmina |
| Evidenziare: | Connettore coaxiale RF a 4 fori,N connettore coassiale RF in acciaio inossidabile,Connettore coassiale RF di comunicazione |
||

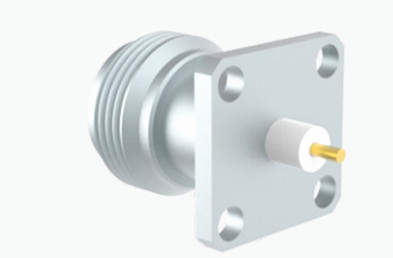

N connettore coassiale RF in acciaio inossidabile femminile a 4 fori per la comunicazione
I connettori di tipo N sono connettori coassiali a filo noti per le loro eccellenti proprietà anti-vibrazione e prestazioni elettriche, con un intervallo di frequenza tipico fino a 11 GHz.i nostri connettori di tipo N sono progettati per funzionare in modo efficiente fino a 18 GHzQuesti connettori sono versatili e compatibili con vari tipi di cavi RF, rendendoli ampiamente utilizzati in settori come l'aviazione, l'aerospaziale, i sistemi radar, le comunicazioni a microonde,comunicazioni digitaliOffriamo opzioni di personalizzazione per diversi tipi di connettori e adattatori di tipo N per soddisfare le esigenze specifiche del cliente.
Specificità
Nota:I dati specifici del modello si basano sui dati del foglio di specifiche del prodotto.
| Caratteristiche elettriche | ||
| Impedenza | 50Ω | |
| Intervallo di frequenza | DC~11GHz ((Max.18GHz) | |
| Tensione nominale | 1000VRMS* ((Max.Livello del mare) | |
| Dielettrici Resistenza tensione | 1500VRMS* ((Max.Livello del mare) | |
| Resistenza all'isolamento | ≥ 5000MΩ | |
| Resistenza centrale | Conduttore esterno | ≤ 0,5 mΩ |
| Conduttore centrale | ≤ 1,5 mΩ | |
| VSWR | ≤ 1.3 | |
| Caratteristiche materiali e meccaniche | ||
| Direttore centrale | Maschio | Brass,
di larghezza uguale o superiore a 15 mm |
| Femmina | Fosforo bronzo,
di larghezza uguale o superiore a 15 mm |
|
| Contatto resistente | Fosforo bronzo | di larghezza uguale o superiore a 15 mm |
| Conchiglia / alloggiamento | Acciaio inossidabile |
di larghezza uguale o superiore a 15 mm |
| Clampo per cavi | Altri prodotti | di larghezza uguale o superiore a 15 mm |
| Isolatore | PTFE | |
| Gassette | Gomma di silicone | |
| Durabilità | 500 cicli | |

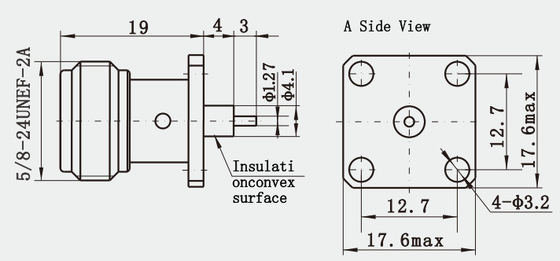

Disegno dettagliato
Caratteristiche:
1Struttura di base: la struttura di base del connettore di tipo N è composta da tre parti: conduttore interno, conduttore medio ed esterno, e contiene anche parti strutturali, guarnizioni e così via.
2. Forma: la forma del connettore di tipo N è suddivisa in tipo rettilineo o rettangolare e tipo flange a 4 fori, tipo press-in, tipo spazzatore, tipo pannello a 2 fori, tipo pannello a 4 fori o tipo senza carico.
Indicatori di prestazione
3Impedenza caratteristica: L'impedenza caratteristica dei connettori di tipo N è di solito di 50 ohm, che è l'impedenza standard ampiamente utilizzata nei settori delle comunicazioni mobili, dei dati wireless,sistema di paging, ecc.
Applicazioni:
1Stazione base di comunicazione mobile: grazie alla sua elevata affidabilità e alle sue eccellenti prestazioni di intermodulazione,Il connettore di tipo N è comunemente utilizzato nelle stazioni base di comunicazione mobile per garantire una trasmissione stabile del segnale.
2Equipaggiamenti di comunicazione wireless: nelle apparecchiature di comunicazione wireless, l'elevata capacità di carico e le buone prestazioni RF dei connettori di tipo N li rendono una scelta ideale.
3- trasmissione e ricezione di trasmissioni e televisioni: i connettori N sono adatti ai sistemi di trasmissione e ricezione di trasmissioni e televisioni e possono fornire una connessione di segnale stabile.
Catalogo del prodotto:
| Adattatore RF |
| Assemblaggi di cavi RF |
| Sigilli ermetici vetro-metallo |
| Connettore della serie J30J |
| Articulazioni rotanti a microonde |
| Guida d'onda all' adattatore coassiale |
| Connettore RF SMA/SSMA |
| Connettore RF SMP/SSMP |
| Connettore RF MCX/MMCX |
| Collegatore TNC RF |
| N tipo di connettore RF |
| BNC RF ConnectorConnettori per onde millimetriche ((2.4mm, 2.92mm) |
Imballaggio e consegna:
* Cartone standard per l'esportazione
* In base alle esigenze del cliente
Nota:
Abbiamo oltre 10.000 tipi diTipo N Collegamento, se il connettore che sta utilizzando non è stato trovato, si prega di contattarci con i dettagliSono....
