Connettore coaxiale RF a paratia femminile TNC ad alta durata per cavo CXN3506 / MF108A Impedanza 50Ω
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Cloruro di sodio: | di larghezza superiore a 30 cm | Impedenza: | 50Ω |
|---|---|---|---|
| Materiale di contatto: | Ottone, BECU | Durabilità: | 500 cicli |
| Intervallo di frequenza: | DC~11GHz | Voltaggio nominale: | 500VRMS* |
| Pressione media: | 1500VRMS* | Resistenza dell'isolamento: | ≥ 5000MΩ |
| Evidenziare: | Connettore coassiale RF ad alta resistenza,CXN3506 connettore coassiale RF,connettore coassiale di 50Ω rf |
||

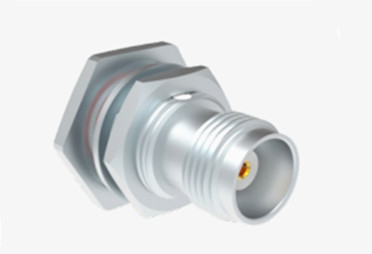

TNC Female Bulkhead RF Coaxial Connector per cavo CXN3506/MF108A
Il prodotto della serie TNC è una variante a filo del connettore BNC, progettato con filettini a vite per un accoppiamento sicuro.unità impermeabili con un'impedenza costante di 50 ohmSono disponibili due tipi di connettori TNC: di polarità standard e inversa.
Questi connettori economici utilizzano in genere componenti stampati e stampati.sono ideali per una varietà di applicazioni commercialiI connettori TNC sono ampiamente utilizzati nelle connessioni di antenna e hanno numerose applicazioni in avionica, difesa, comunicazioni e nel mercato industriale generale.Sono disponibili anche connettori TNC a polarità inversa e 75 ohm.
Specificità
Nota:I dati specifici del modello si basano sui dati del foglio di specifiche del prodotto.
|
Caratteristiche elettriche
|
||||
|
Impedenza
|
50Ω
|
|||
|
Intervallo di frequenza
|
DC ~ 11 GHz
|
|||
|
Tensione nominale
|
500VRMS (livello massimo del mare)
|
|||
|
Dielettrici Resistenza tensione
|
1500VRMS (livello massimo del mare)
|
|||
|
Resistenza all'isolamento
|
≥ 5000MΩ
|
|||
|
Resistenza al contatto
|
Conduttore esterno
|
≤ 0,5 mΩ
|
||
|
Conduttore centrale
|
≤ 2,0 mΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
Specifica meccanica
| Standard di progettazione | IEC 60169-17 |
| Compatibilità RoHS | - Sì, sì. |
| Terminazione del contatto con il centro | Crimp |
| Terminazione del contatto esterno | Crimp |
| Cicli di accoppiamento | 500 Cicli |
| Conservazione dei contatti | 10N min |
| Ritenzione del cavo | 100N min |
| Forza di accoppiamento | 13.6N massimo |
| Forza di disaggancio | 13.6N massimo |
Caratteristiche:
1. Connessione a filettatura affidabile: la connessione a filettatura è più solida della connessione di tipo snap, che può garantire una connessione stabile in un ambiente ad alta vibrazione,e di solito ha una funzione di autoblocco, che può impedire efficacemente il rilascio del connettore.
2. Forte prestazione anti-sbloccamento: il connettore a filettatura ha una funzione di autoblocco, che può migliorare efficacemente l'affidabilità della connessione,evitando l'impatto della trasmissione del segnale dovuto all'allentamento.
3Buone prestazioni impermeabili: la parte di collegamento adotta una struttura sigillata, che ha buone prestazioni impermeabili ed è adatta per l'uso in ambiente esterno o umido.
Applicazione:
1- costruzione di stazioni base wireless: nelle reti di comunicazione wireless, quali la costruzione e la manutenzione di stazioni base 2G, 3G, 4G, 5G,I connettori a cavo TNC sono utilizzati per collegare le apparecchiature della stazione base e le antenne tra il cavo a radiofrequenza, per garantire una trasmissione stabile dei segnali e per garantire la qualità della comunicazione.
2Sistema di comunicazione satellitare: nella stazione di terra satellitare, il connettore a cavo TNC è utilizzato per collegare le apparecchiature di comunicazione satellitare e il feed dell'antenna,realizzare la trasmissione e la ricezione di segnali satellitari, e per garantire la fluidità del collegamento di comunicazione satellitare.
Industria radiofonica e televisiva
3Produzione e trasmissione di programmi: negli studi delle stazioni radio e televisive, nei camion OB e in altri luoghi, i connettori a cavo TNC vengono utilizzati per collegare le videocamere,altri apparecchi per la produzione di audio e video, nonché la produzione di segnali di programma attraverso il cavo al trasmettitore o al sistema di trasmissione, per garantire l'alta qualità dei segnali di programma trasmessi.

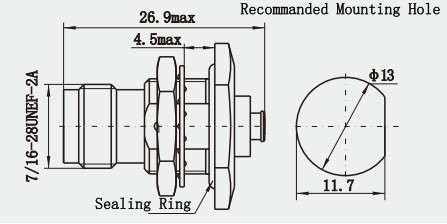

Disegno dettagliato:
Unità: ((mm)
Nota:
Abbiamo oltre 10.000 tipi diconnettore TNC, se il connettore che sta utilizzando non è stato trovato, si prega di contattarci con i dettagliSono....
