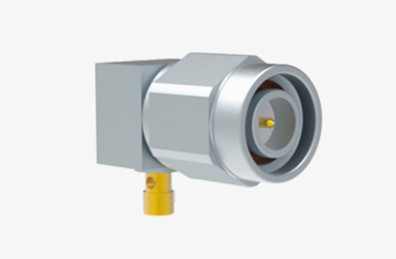

TNC maschio connessione RF coassiale ad angolo destro per cavo RG316
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | Connettore di TNC rf | Cloruro di sodio: | di larghezza superiore a 30 cm |
|---|---|---|---|
| Impedenza: | 50Ω | Standard di progettazione: | IEC 60169-17 |
| Materiale di contatto: | Ottone, BECU | Durabilità: | 500 cicli |
| Tipo: | Ra | Applicazione: | RF |
| Genere: | Maschio | ||
| Evidenziare: | TNC Male RF Coaxial Connector,Collegamento coaxiale RF ad angolo retto,RG316 Cable RF Coaxial Connector |
||
TNC maschio connessione RF coassiale ad angolo destro per cavo RG316
La serie TNC rappresenta un adattamento a filettatura del connettore BNC, caratterizzato dal suo meccanismo di accoppiamento a vite e dal design compatto, a filettatura e impermeabile.Mantenere un'impedenza costante di 50 ohm su un ampio spettro di frequenze da DC a 11 GHzQuesta serie offre due varianti: polarità standard e inversa, per soddisfare diverse esigenze di connessione.tali connettori potrebbero non raggiungere i livelli di prestazioni delle alternative di qualità industriale premiumTuttavia, eccellono in numerosi scenari di utilizzo commerciale. Con una forte presenza nella connettività di antenna, i connettori TNC svolgono ruoli fondamentali in avionics, difesa, sistemi di comunicazione,e settori industriali più ampiInoltre, la polarità inversa e le varianti a 75 ohm ampliano ulteriormente la loro applicabilità in diversi settori.
Specificità
Nota:I dati specifici del modello si basano sui dati del foglio di specifiche del prodotto.
|
Caratteristiche elettriche
|
||||
|
Impedenza
|
50Ω
|
|||
|
Intervallo di frequenza
|
DC~4 GHz
|
|||
|
Tensione nominale
|
2500VRMS (livello massimo del mare)
|
|||
|
Dielettrici Resistenza tensione
|
750VRMS (livello massimo del mare)
|
|||
|
Resistenza all'isolamento
|
≥ 2000MΩ
|
|||
|
Resistenza al contatto
|
Conduttore esterno
|
≤ 6mΩ
|
||
|
Conduttore centrale
|
≤ 1,5 mΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
Specifica meccanica
| Standard di progettazione | IEC 60169-17 |
| Compatibilità RoHS | - Sì, sì. |
| Terminazione del contatto con il centro | Crimp |
| Terminazione del contatto esterno | Crimp |
| Cicli di accoppiamento | 500 Cicli |
| Conservazione dei contatti | 10N min |
| Ritenzione del cavo | 100N min |
| Forza di accoppiamento | 13.6N massimo |
| Forza di disaggancio | 13.6N massimo |

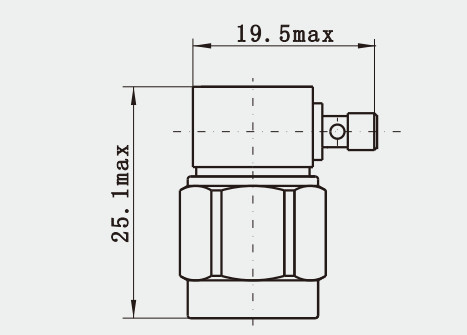

Disegno dettagliato diTNC maschio connessione RF coassiale ad angolo destro per cavo RG316 :
Unità: ((mm)
Caratteristiche:
1. connessione a filo stabile: la connessione a filo è più forte e più affidabile della connessione di tipo snap,che garantisce una connessione stabile in un ambiente ad alta vibrazione e non è facile da disconnettere accidentalmente.
2. Progettazione anti-sblocco: il connettore a filettatura ha una funzione di autoblocco, che impedisce efficacemente al connettore di allentarsi e migliora l'affidabilità della connessione,adatti ad applicazioni che richiedono frequenti inserzioni e scariche
Applicazione:
antenna di misura per la navigazione satellitare: il connettore RF nell'antenna di misura per la navigazione satellitare è per lo più un connettore TNC,che può realizzare misurazioni e posizionamento di precisione a livello di centimetro in ambienti esterni complessiAd esempio, il connettore TNC collega l'antenna di misura della navigazione satellitare e le attrezzature esterne, trasmette segnali wireless e fornisce energia nelle scene di mappatura geodetica, rilevazione oceanica,indagine dei canali, indagine di dragaggio, monitoraggio sismico, monitoraggio della deformazione del ponte, monitoraggio delle frane, funzionamento automatico del molo e così via.
Nota:
Abbiamo oltre 10.000 tipi diconnettore TNC, se il connettore che sta utilizzando non è stato trovato, si prega di contattarci con i dettagliSono....
