TNC Femminile montato a 4 fori con connettore RF a micro striscia lunga
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | TNC Conector | Cloruro di sodio: | di larghezza superiore a 30 cm |
|---|---|---|---|
| Impedenza: | 50Ω | Durabilità: | 500 cicli |
| Materiale di contatto: | Ottone, BECU | Materiale: | Basso |
| Standard di progettazione: | IEC 60169-17 | Tipo: | Diritta. |
| Evidenziare: | TNC Female RF Connector,Connettore RF a micro strisce lunga,Collegamento RF a montatura a 4 fori |
||

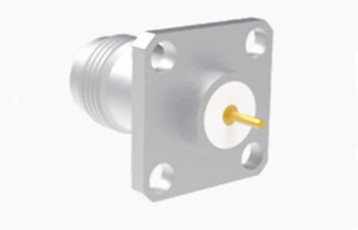

TNC Femminile montato a 4 fori con connettore RF a micro striscia lunga
Il prodotto della serie TNC è una variante a filo del connettore BNC, progettato con fili a vite per un accoppiamento sicuro.le unità impermeabili hanno una impedenza costante di 50 ohm e funzionano nell'intervallo di frequenza DC-11 GHzEsistono due tipi principali di connettori TNC: polarità standard e inversa.Questi connettori sono ideali per varie applicazioni commerciali.Sebbene le loro prestazioni possano non corrispondere a quelle dei prodotti industriali o ad alte prestazioni, sono ampiamente utilizzate per le connessioni di antenna e hanno numerose applicazioni in avionica, comunicazioni,e mercati industriali generali.
Specificità
Nota:I dati specifici del modello si basano sui dati del foglio di specifiche del prodotto.
Caratteristiche elettriche | ||||
Impedenza | 50Ω | |||
Intervallo di frequenza | DC~4 GHz | |||
Tensione nominale | 2500VRMS (livello massimo del mare) | |||
Dielettrici Resistenza tensione | 750VRMS (livello massimo del mare) | |||
Resistenza all'isolamento | ≥ 2000MΩ | |||
Resistenza al contatto | Conduttore esterno | ≤ 6mΩ | ||
Conduttore centrale | ≤ 1,5 mΩ | |||
VSMR | ≤ 1.3 | |||
Specifica meccanica
| Standard di progettazione | IEC 60169-17 |
| Compatibilità RoHS | - Sì, sì. |
| Terminazione del contatto con il centro | Crimp |
| Terminazione del contatto esterno | Crimp |
| Cicli di accoppiamento | 500 Cicli |
| Conservazione dei contatti | 10N min |
| Ritenzione del cavo | 100N min |
| Forza di accoppiamento | 13.6N massimo |
| Forza di disaggancio | 13.6N massimo |
Specifica ambientale:
| Temperatura di funzionamento | -30 a +70°C |
| Classificazione di proprietà intellettuale (accoppiata) | Protezione IP64 |

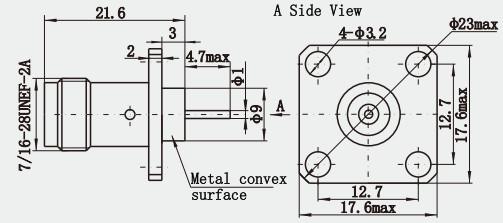

Disegno dettagliato
Caratteristiche:
1. miniaturizzazione e leggerezza: i connettori TNC Microstrip sono generalmente di design compatto, di dimensioni ridotte e di peso leggero,che consente di utilizzarlo facilmente in apparecchiature o circuiti con spazio ristretto, quali le moderne apparecchiature di comunicazione, le apparecchiature elettroniche nel settore aerospaziale, ecc.
Struttura a più strati: generalmente composta da più strati di materiali, tra cui lo strato conduttivo, lo strato dielettrico e lo strato isolante.lo strato dielettrico svolge il ruolo di supporto e isolamento, e lo strato isolante protegge la struttura interna e previene le perdite di segnale.
2. Connessione a dito d'oro: alcuni connettori TNC a micro strisce utilizzano la connessione a dito d'oro, che ha buone prestazioni elettriche e stabilità meccanica, assicura una trasmissione del segnale affidabile,e facilita la connessione con altri circuiti o componenti a microstrip.
Applicazione:
1.Sistema di avionica: nel sistema di avionica dell'aereo, il connettore TNC può essere utilizzato per collegare il sistema di controllo del volo, il sistema di navigazione, il sistema di comunicazione e altre attrezzature chiave,per garantire che l'aereo sia in grado di trasmettere dati di volo e di comunicare tra i vari sistemi in modo normale, per garantire la sicurezza dei voli.
2. campo di applicazione: ampiamente utilizzato nelle apparecchiature radio e negli strumenti per il collegamento di cavi coassiali RF, particolarmente adatto alle apparecchiature di comunicazione mobile in condizioni di vibrazione,come la connessione con antenna della stazione base di telefonia cellulare, apparecchiature di comunicazione wireless, connessione di linea interna.
Nota:
Abbiamo oltre 10.000 tipi di connettori TNC, se il connettore che stai utilizzando non è stato trovato, contattaci con i tuoi dettagli.
