Connettore coaxiale RF a flangia femminile a 4 fori della serie TNC con micro strisce
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | BNC rf Conector | Cloruro di sodio: | di larghezza superiore a 30 cm |
|---|---|---|---|
| Durabilità: | 500 cicli | Materiale di contatto: | Ottone, BECU |
| Materiale: | Altri prodotti | Standard di progettazione:: | IEC 60169-8 |
| Tipo: | Diritta. | Genere: | Femmina |
| Evidenziare: | Connettore coaxiale RF a 4 fori,Connettore coassiale RF a micro strisce,Connettore coassiale RF della serie TNC |
||

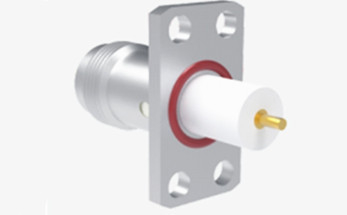

Connettore coaxiale RF a flangia femminile a 4 fori della serie TNC con micro strisce
Il connettore TNC, noto anche come connettore Bayonet Neill Concelman, è un connettore RF in miniatura con connessione rapida / disconnessione progettato per l'uso di cavi coassiali.E'dotato di due bajonette sul connettore femminile.I connettori TNC sono ideali per terminare cavi coassiali da miniatura a subminiatura (ad esempio, RG-58, RG-59 fino a RG-179,RG-316)Sono comunemente utilizzati in radio, televisione e altre apparecchiature elettroniche RF, strumenti di prova, segnali video e una volta erano popolari per le reti informatiche 10BASE2.I connettori TNC sono disponibili in versioni di impedenza sia di 50 ohm che di 75 ohm per corrispondere all'impedenza caratteristica del cavoEssi hanno buone prestazioni in applicazioni a bassa frequenza a microonde, tra cui monitor, LAN, dispositivi di telecomunicazione e apparecchiature di prova.La struttura della baionetta consente un rapido attacco e disattacco ed è intercambiabile con i connettori internazionali dello stesso tipoQuesta progettazione le rende idonee per il collegamento di cavi coassiali in varie apparecchiature e strumenti radio.
Specificità
Nota:I dati specifici del modello si basano sui dati del foglio di specifiche del prodotto.
| Caratteristiche elettriche | ||
| Impedenza | 50 Ohm | |
| Intervallo di frequenza | DC~4 GHz | |
| Tensione nominale | 500 VRMS (livello massimo del mare) | |
| Dielettrici Resistenza tensione | 1500 VRMS (livello massimo del mare) | |
| Resistenza all'isolamento | ≥ 5000 MOhm | |
| Resistenza al contatto | Conduttore esterno | ≤ 2,0 mOhm |
| Conduttore centrale | ≤ 0,5 mOhm | |
| VSMR | ≤ 1.3 | |

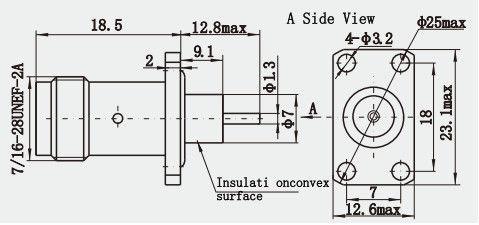

Disegno del prodotto
| Caratteristiche materiali e meccaniche | |||
| Direttore centrale | Maschio/Plug | Altri prodotti | di acciaio |
| Femmina/Socket | Bronzo Sn-P | di acciaio | |
| Contatto per la resilienza | di ferro o di acciaio | di larghezza uguale o superiore a 15 mm | |
| Conchiglia / alloggiamento | Rame, acciaio inossidabile | di larghezza uguale o superiore a 15 mm | |
| Isolatori | PTFE | ||
| Anello di tenuta | Gomma di silicone | ||
| Durabilità | 500 cicli | ||
| Compatibilità RoHS | - Sì, sì. |
| Cicli di accoppiamento | 500 Cicli |
| Conservazione dei contatti | 10N min |
| Ritenzione del cavo | 100N min |
| Forza di accoppiamento | 0.6N massimo |
| Forza di disaggancio | 0.6 N max |
Specifica ambientale:
| Temperatura di funzionamento | -45 a +85°C |
| Classificazione di proprietà intellettuale (accoppiata) | Protezione IP67 |
Caratteristiche:
1Buone prestazioni ad alta frequenza: può funzionare in un intervallo di frequenza superiore per soddisfare i requisiti della moderna tecnologia di comunicazione per la trasmissione di dati ad alta velocità,e la sua banda di frequenza di lavoro copre generalmente un intervallo da pochi GHz a decine di GHz, che è adatto per la trasmissione di segnali ad alta frequenza come microonde e onde millimetriche.
2- Basse perdite: la perdita di conduttore e la perdita dielettrica della linea di microstrip sono relativamente basse, il che rende piccola la perdita di energia del segnale nel processo di trasmissione,garantisce la qualità del segnale e l'efficienza della trasmissione, e migliora le prestazioni generali del sistema.
Applicazione:
1. Collegamento di attrezzature sperimentali: nei laboratori di istituti di ricerca scientifica e università, i connettori TNC sono utilizzati per collegare varie attrezzature sperimentali,come gli analizzatori di spettro, analizzatori di rete, generatori di segnali, ecc., per supportare la trasmissione e la misurazione di segnali ad alta frequenza e soddisfare le esigenze dei ricercatori di condurre una varietà di ricerche sperimentali.
2. Connessione di attrezzature didattiche: nell'insegnamento dell'informazione elettronica e di altre discipline correlate, i connettori TNC possono essere utilizzati per collegare attrezzature sperimentali didattiche,come la scatola di esperimento di principio di comunicazione, scatola di sperimentazione di circuiti elettronici, ecc., per aiutare gli studenti a comprendere e padroneggiare meglio le conoscenze e le competenze relative.
Nota:
Abbiamo più di 10.000 tipi di prodotti di interconnessione (BNC, TNC, MCX, MMCX, SMA, SSMA, SMB, SSMB, BMA, SBMA, SMC, SC, SMP, SSMP ect.),per favore contattaci con i tuoi dati.
