TNC rivestito di nichel da donna a donna con connettore coaxiale RF a 4 fori
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | TNC Conector | Cloruro di sodio: | di larghezza superiore a 30 cm |
|---|---|---|---|
| Impedenza: | 50Ω | Durabilità: | 500 cicli |
| Materiale di contatto: | Ottone, BECU | Materiale: | Altri prodotti |
| Standard di progettazione: | IEC 60169-17 | Tipo: | Diritta. |
| Evidenziare: | Connettore coaxiale RF a 4 fori,Connettore coassiale nichelato di rf |
||

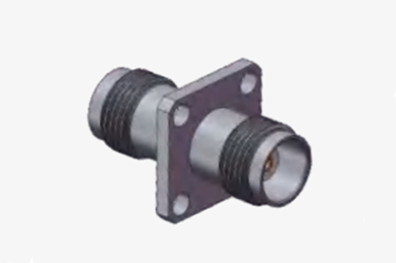

TNC rivestito di nichel da donna a donna con connettore coaxiale RF a 4 fori
Il prodotto della serie TNC è una variante a filo del connettore BNC, caratterizzata da un meccanismo di accoppiamento a vite.e le unità impermeabili sono progettate per mantenere un'impedenza costante di 50 ohm e funzionano nell'intervallo di frequenza DC a 11 GHzEsistono due varianti di connettori TNC: polarità standard e inversa.Anche se le loro prestazioni potrebbero non corrispondere a quelle di prodotti industriali o ad alte prestazioni,I connettori TNC sono ampiamente utilizzati nelle connessioni di antenna e hanno diverse applicazioni nell'avionica, nelle comunicazioni,e diversi settori industriali.
Specificità
Nota:I dati specifici del modello si basano sui dati del foglio di specifiche del prodotto.
|
Caratteristiche elettriche
|
||||
|
Impedenza
|
50Ω
|
|||
|
Intervallo di frequenza
|
DC~4 GHz
|
|||
|
Tensione nominale
|
2500VRMS (livello massimo del mare)
|
|||
|
Dielettrici Resistenza tensione
|
750VRMS (livello massimo del mare)
|
|||
|
Resistenza all'isolamento
|
≥ 2000MΩ
|
|||
|
Resistenza al contatto
|
Conduttore esterno
|
≤ 6mΩ
|
||
|
Conduttore centrale
|
≤ 1,5 mΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
Specifica meccanica
| Standard di progettazione | IEC 60169-17 |
| Compatibilità RoHS | - Sì, sì. |
| Terminazione del contatto con il centro | Crimp |
| Terminazione del contatto esterno | Crimp |
| Cicli di accoppiamento | 500 Cicli |
| Conservazione dei contatti | 10N min |
| Ritenzione del cavo | 100N min |
| Forza di accoppiamento | 13.6N massimo |
| Forza di disaggancio | 13.6N massimo |
Specifica ambientale:
| Temperatura di funzionamento | -30 a +70°C |
| Classificazione di proprietà intellettuale (accoppiata) | Protezione IP64 |

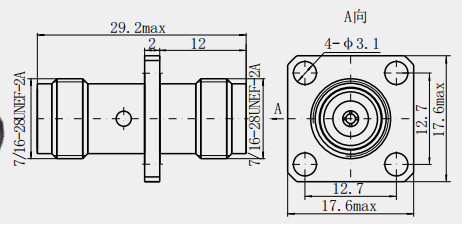

Disegno dettagliato
Caratteristiche:
Per prestazioni elettriche
1Ampia gamma di frequenze: in grado di sopportare frequenze fino a 11 GHz e alcuni progetti di precisione possono essere applicati anche fino a 18 GHz,che possono soddisfare le esigenze di una varietà di scenari di applicazione ad alta frequenza.
2. Buona corrispondenza di impedenza: una impedenza comune di 50Ω è essenziale per garantire la stabilità e le prestazioni della trasmissione del segnale,che riduce la riflessione e la distorsione del segnale e garantisce la precisione della trasmissione del segnale.
3. Basse perdite di inserimento: basse perdite di inserimento significano che i segnali che passano attraverso il connettore introdurranno solo una piccola quantità di attenuazione del segnale,che ha un basso impatto sull'accuratezza e la precisione della trasmissione del segnale, specialmente nelle applicazioni ad alta frequenza.
Applicazione:
Campo di comunicazione
1. Stazione base di comunicazione wireless: nelle stazioni base di comunicazione mobile, gli adattatori TNC vengono utilizzati per collegare diversi componenti RF, come antenne, filtri, amplificatori di potenza e così via.Grazie alle sue buone prestazioni elettriche e alla sua durata meccanica, può garantire una trasmissione stabile dei segnali ad alta frequenza, ridurre le perdite e le interferenze del segnale e migliorare la qualità della comunicazione e la copertura della stazione base.l'interfaccia dell'antenna della stazione base è adattata al cavo di alimentazione per garantire un'efficace trasmissione e ricezione del segnale.
2Sistema di comunicazione a microonde: nella comunicazione a microonde,Gli adattatori TNC possono essere utilizzati per collegare diversi componenti di trasmissione come la guida d'onda e il cavo coassiale per realizzare la trasmissione e la distribuzione di segnali a microondeLa sua struttura di connessione a filettatura ad alta precisione può garantire un buon contatto in alta frequenza, ridurre il VSWR e migliorare l'efficienza di trasmissione dei segnali a microonde.che è comunemente utilizzato nelle stazioni di ricambio a microonde, stazioni di terra di comunicazione satellitare e altre apparecchiature.
3. Sistema di TV via cavo: distributore di segnali di rete TV via cavo, filiali e altre apparecchiature, spesso utilizzano l'adattatore TNC per collegare il cavo coassiale, la distribuzione del segnale TV ai vari terminali utente.Adattatore TNC impermeabile, prestazioni antipolvere e prestazioni elettriche stabili, può adattarsi alle condizioni ambientali esterne e interne e ad altre condizioni ambientali complesse,per garantire l'elevata qualità della trasmissione del segnale della TV via cavo.
Nota:
Abbiamo oltre 10.000 tipi di connettori TNC, se il connettore che stai utilizzando non è stato trovato, contattaci con i tuoi dettagli.
