Adaptatore di connettore coassiale RF TNC da maschio a femmina per una connessione senza soluzione di continuità
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | Connettore di TNC rf | Cloruro di sodio: | di larghezza superiore a 30 cm |
|---|---|---|---|
| Impedenza: | 50Ω | Standard di progettazione: | IEC 60169-17 |
| Materiale di contatto: | Ottone, BECU | Durabilità: | 500 cicli |
| Tipo: | Diritta. | Applicazione: | RF |
| Genere: | Da maschio a femmina | ||
| Evidenziare: | Adaptatore coassiale RF senza soluzione di continuità,Adaptatore coassiale RF femminile,TNC RF Coaxial Adapter |
||

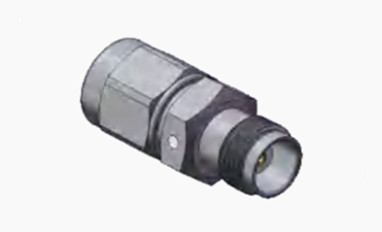

TNC Adaptatore di connettore coassiale RF da maschio a femmina
La serie TNC rappresenta un'evoluzione a filettatura del connettore BNC, progettato con fili a vite per un accoppiamento sicuro.i connettori RF impermeabili mantengono un'impedenza e una funzione costanti da 50 ohm nell'intervallo di frequenza DC a 11 GHzEssi sono disponibili in due varianti: a polarità standard e inversa, utilizzando materiali stampati e stampati per un prezzo accessibile.Sebbene possano non offrire le stesse prestazioni delle opzioni industriali o di qualità premiumI connettori TNC sono comunemente impiegati nelle connessioni di antenna e svolgono anche ruoli vitali in avionica, difesa, comunicazioni,e diversi settori industrialiInoltre, le versioni a 75 ohm e a polarità inversa migliorano ulteriormente la loro adattabilità.
Specificità
Nota:I dati specifici del modello si basano sui dati del foglio di specifiche del prodotto.
|
Caratteristiche elettriche
|
||||
|
Impedenza
|
50Ω
|
|||
|
Intervallo di frequenza
|
DC~4 GHz
|
|||
|
Tensione nominale
|
2500VRMS (livello massimo del mare)
|
|||
|
Dielettrici Resistenza tensione
|
750VRMS (livello massimo del mare)
|
|||
|
Resistenza all'isolamento
|
≥ 2000MΩ
|
|||
|
Resistenza al contatto
|
Conduttore esterno
|
≤ 6mΩ
|
||
|
Conduttore centrale
|
≤ 1,5 mΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
Specifica meccanica
| Standard di progettazione | IEC 60169-17 |
| Compatibilità RoHS | - Sì, sì. |
| Terminazione del contatto con il centro | Crimp |
| Terminazione del contatto esterno | Crimp |
| Cicli di accoppiamento | 500 Cicli |
| Conservazione dei contatti | 10N min |
| Ritenzione del cavo | 100N min |
| Forza di accoppiamento | 13.6N massimo |
| Forza di disaggancio | 13.6N massimo |

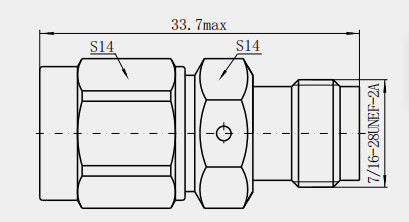

Disegno dettagliato diTNC Adaptatore di connettore coassiale RF da maschio a femmina
Unità: ((mm)
Caratteristiche:
1. Connessione a filo affidabile: adottando la connessione a filo, questo tipo di connessione è di solito più robusta della connessione di tipo snap,che può funzionare a frequenza più elevata e mantenere una connessione stabile in un ambiente ad alta vibrazione.
2. Progettazione anti-allentamento: il connettore a filo ha una funzione di auto blocco, che può efficacemente impedire al connettore di allentarsi, migliorare l'affidabilità della connessione,e assicurare un uso stabile a lungo termine.
3Buone prestazioni impermeabili: la parte di collegamento adotta una struttura sigillata, che ha buone prestazioni impermeabili ed è adatta per l'ambiente esterno o umido.
4. resistente alla corrosione e a prova di polvere: con prestazioni resistenti alla corrosione, durevoli e a prova di polvere, può funzionare in modo stabile in condizioni ambientali difficili e prolungare la sua vita utile.
Applicazione:
Campo di controllo industriale
1Sistema di controllo automatico: in alcuni sistemi di controllo automatico industriale, come il controllo dei robot, il controllo automatico della linea di produzione, ecc., può comportare la trasmissione e il controllo dei segnali RF.L'adattatore TNC può essere utilizzato per collegare la linea di segnale RF tra il controller e i sensoriLa sua struttura compatta è progettata per essere facile da installare e da utilizzare nelle apparecchiature industriali e, allo stesso tempo,può adattarsi alle alte temperature, elevata umidità, interferenze elettromagnetiche e altre condizioni difficili nell'ambiente industriale.
2- strumentazione: molti strumenti industriali, quali oscilloscopi, raccoglitori di segnali, ecc., devono essere collegati a sorgenti di segnale RF esterne o a dispositivi sottoposti a prova,e gli adattatori TNC possono fornire a questi strumenti interfacce di connessione di segnale affidabili per garantire una trasmissione accurata dei segnali di misura, che contribuisce a migliorare l'accuratezza del monitoraggio e del controllo dei processi di produzione industriale.
Nota:
Abbiamo oltre 10.000 tipi diconnettore TNC, se il connettore che sta utilizzando non è stato trovato, si prega di contattarci con i dettagliSono....
