TNC Femminile angolo destro 4 fori connessione RF a flangia con Microstrip
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | TNC Conector | Cloruro di sodio: | di larghezza superiore a 30 cm |
|---|---|---|---|
| Impedenza: | 50Ω | Durabilità: | 500 cicli |
| Materiale di contatto: | Ottone, BECU | Materiale: | Altri prodotti |
| Standard di progettazione: | IEC 60169-17 | Tipo: | Ra |
| Evidenziare: | TNC Female RF Connector,Collettore RF a 4 fori,Collegatore RF a Microstrip |
||

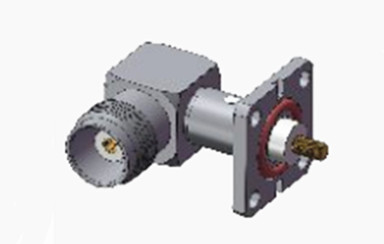

TNC Femminile angolo destro 4 fori connessione RF a flangia con Microstrip
Il prodotto della serie TNC è un derivato filettato del connettore BNC, con fili a vite per una connessione sicura.e le unità impermeabili mantengono un'impedenza costante di 50 ohm e operano nell'intervallo di frequenza DC a 11 GHzEsistono due tipi principali di connettori TNC: polarità standard e inversa.questi connettori economicamente convenienti sono adatti a una varietà di usi commercialiSebbene le loro prestazioni possano non competere con quelle dei prodotti industriali o ad alte prestazioni, sono comunemente utilizzate per le connessioni di antenne e hanno molte applicazioni in avionica, comunicazioni,e industria in generaleInoltre, sono disponibili anche varianti di polarità inversa e 75 ohm dei connettori TNC.
Specificità
Nota:I dati specifici del modello si basano sui dati del foglio di specifiche del prodotto.
|
Caratteristiche elettriche
|
||||
|
Impedenza
|
50Ω
|
|||
|
Intervallo di frequenza
|
DC~4 GHz
|
|||
|
Tensione nominale
|
2500VRMS (livello massimo del mare)
|
|||
|
Dielettrici Resistenza tensione
|
750VRMS (livello massimo del mare)
|
|||
|
Resistenza all'isolamento
|
≥ 2000MΩ
|
|||
|
Resistenza al contatto
|
Conduttore esterno
|
≤ 6mΩ
|
||
|
Conduttore centrale
|
≤ 1,5 mΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
Specifica meccanica
| Standard di progettazione | IEC 60169-17 |
| Compatibilità RoHS | - Sì, sì. |
| Terminazione del contatto con il centro | Crimp |
| Terminazione del contatto esterno | Crimp |
| Cicli di accoppiamento | 500 Cicli |
| Conservazione dei contatti | 10N min |
| Ritenzione del cavo | 100N min |
| Forza di accoppiamento | 13.6N massimo |
| Forza di disaggancio | 13.6N massimo |
Specifica ambientale:
| Temperatura di funzionamento | -30 a +70°C |
| Classificazione di proprietà intellettuale (accoppiata) | Protezione IP64 |

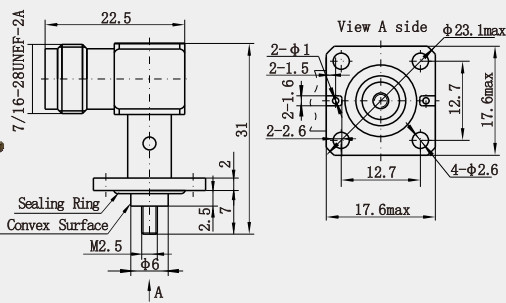

Disegno dettagliato
Caratteristiche:
Forte adattabilità ambientale
1Ampia gamma di temperature: può funzionare in una vasta gamma di temperature, generalmente in grado di adattarsi a -55 °C a +125 °C di temperatura ambiente,e alcuni prodotti possono anche essere utilizzati a temperature più elevate o più basse, che rende l'adattatore TNC può essere applicato a una varietà di diverse condizioni climatiche e l'uso dell'ambiente.
2. Buone prestazioni di tenuta: con una buona tenuta, può impedire all'umidità, alla polvere e ad altre sostanze esterne di entrare nel connettore,proteggendo così l'affidabilità e la stabilità della connessione e migliorandone la durata di vita, particolarmente adatto per ambienti esterni o umidi, polverosi e altri ambienti difficili.
Applicazione:
Campo aerospaziale
1. Sistema di comunicazione aereo: negli aeromobili, gli adattatori TNC possono essere utilizzati per collegare le apparecchiature di comunicazione, le apparecchiature di navigazione e le antenne dell'aeromobile, ecc.,realizzare la comunicazione e la navigazione tra aeromobili e centri di controllo a terra e altri aeromobili, e per garantire la sicurezza e la fluidità dei voli.
2Sistema di comunicazione satellitare: nel sistema di comunicazione satellitareGli adattatori TNC vengono utilizzati per collegare attrezzature di comunicazione e antenne su satelliti per realizzare la comunicazione tra satelliti e stazioni terrestri, che fornisce una connessione affidabile per la comunicazione via satellite.
Nota:
Abbiamo oltre 10.000 tipi di connettori TNC, se il connettore che stai utilizzando non è stato trovato, contattaci con i tuoi dettagli.
