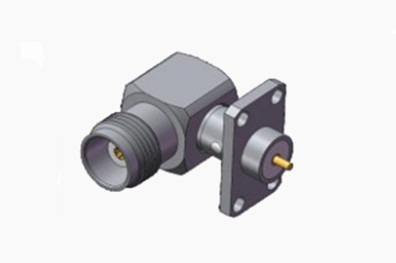

Connettore RF TNC femminile ad alte prestazioni con design ad angolo retto
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | TNC Conector | Cloruro di sodio: | di larghezza superiore a 30 cm |
|---|---|---|---|
| Impedenza: | 50Ω | Durabilità: | 500 cicli |
| Materiale: | Altri prodotti | Materiale di contatto: | Ottone, BECU |
| Standard di progettazione:: | IEC 60169-17 | Tipo: | Ra |
| Nome del prodotto: | connettore del tnc | ||
| Evidenziare: | TNC Female Microstrip RF Connector,connettore RF TNC ad angolo retto,Connettore coassiale dell'adattatore di rf |
||
Connettore RF Microstrip TNC Femmina ad Alte Prestazioni con Design ad Angolo Retto
Il prodotto della serie TNC è una variante filettata del connettore BNC, contraddistinta dal suo meccanismo a vite per un accoppiamento sicuro. Queste unità miniaturizzate e impermeabili mantengono un'impedenza costante di 50 ohm e operano nell'intervallo di frequenza DC-11 GHz. Esistono due varianti di connettori TNC: standard e polarità inversa. Sebbene questi connettori economici impieghino tipicamente componenti pressofusi e stampati e non corrispondano alle prestazioni dei prodotti di grado industriale o industriale, sono altamente adatti per una vasta gamma di applicazioni commerciali. I connettori TNC sono frequentemente utilizzati per connessioni di antenne e hanno diverse applicazioni nei settori avionico, industriale, delle comunicazioni e generale. Sono disponibili anche versioni con polarità inversa e da 75 ohm del connettore TNC.
Specifiche:
Nota: I dati specifici del modello si basano sui dati del foglio delle specifiche del prodotto.
|
Caratteristiche Elettriche
|
||||
|
Impedenza
|
50Ω
|
|||
|
Intervallo di Frequenza
|
DC~4GHz
|
|||
|
Tensione Nominale
|
2500VRMS (Massimo a livello del mare)
|
|||
|
Tensione Dielettrica
|
750VRMS (Massimo a livello del mare)
|
|||
|
Resistenza di Isolamento
|
≥2000MΩ
|
|||
|
Resistenza di Contatto
|
Conduttore esterno
|
≤6mΩ
|
||
|
Conduttore centrale
|
≤1.5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
Specifiche Meccaniche
| Standard di Progettazione | IEC 60169-17 |
| Conforme a RoHS | Sì |
| Terminazione Contatto Centrale | Crimpatura |
| Terminazione Contatto Esterno | Crimpatura |
| Cicli di Accoppiamento | 500Cicli |
| Ritenzione Contatto | 10N min |
| Ritenzione Cavo | 100N min |
| Forza di Disaccoppiamento | 13.6N max |
| Forza di Accoppiamento | 13.6N max |
Specifiche Ambientali:
| Temperatura Operativa | -30 a +70 Gradi C |
| Grado di Protezione IP (Accoppiato) | IP64 |
Caratteristiche:
1. Ampia larghezza di banda operativa:
I connettori TNC sono in grado di sopportare frequenze fino a 11 GHz e possono anche essere applicati a GHz più elevati in alcuni progetti di precisione, rendendoli eccellenti per applicazioni ad alta frequenza.
2. Connessione affidabile:
I connettori TNC utilizzano una connessione filettata, ruotando il guscio del connettore per realizzare la connessione tra il cavo e il dispositivo, questa connessione è solitamente più robusta della connessione a scatto, quindi il connettore TNC può funzionare in un ambiente più ostile e non è facile da allentare, per garantire la stabilità della trasmissione del segnale.
Applicazione:
1. Sistema di comunicazione wireless:
Nelle stazioni base di comunicazione wireless, i connettori TNC sono utilizzati per collegare cavi coassiali RF e apparecchiature di stazione base per garantire una trasmissione efficiente del segnale. La sua connessione filettata stabile e le prestazioni a banda larga gli consentono di mantenere prestazioni eccellenti in ambienti di comunicazione complessi.
Nei sistemi di antenne, i connettori TNC sono utilizzati come interfaccia di connessione tra l'antenna e le apparecchiature RF per garantire che i segnali ricevuti e trasmessi dall'antenna possano essere trasmessi accuratamente alle apparecchiature RF.
2. Industria agricola:
I cavi assemblati con connettori TNC e le loro caratteristiche di organizzazione e protezione garantiscono il corretto funzionamento di macchinari pesanti, come trattori e motozappe, e svolgono un ruolo importante nel settore agricolo.
NOTA:
Abbiamo oltre 10.000 tipi di prodotti di interconnessione ((BNC, TNC, MCX, MMCX, SMA, SSMA, SMB, SSMB, BMA, SBMA, SMC, SC, SMP, SSMP ecc.)), se il connettore che stai utilizzando non viene trovato, ti preghiamo di contattarci con i tuoi dettagli.
