TNC Femminile angolo destro con 4 fori di flange RF per il montaggio sicuro

Grande immagine : TNC Femminile angolo destro con 4 fori di flange RF per il montaggio sicuro Miglior prezzo

Dettagli:

Luogo di origine:	Cina
Marca:	ELT (Elite)
Certificazione:	ISO-9001-2015
Numero di modello:	TNC-KWFD10

Termini di pagamento e spedizione:

Quantità di ordine minimo:	100 PCS
Prezzo:	negotiable
Imballaggi particolari:	Cartone di esportazione standard
Tempi di consegna:	Entro 5-7 giorni lavorativi (per le scorte)
Termini di pagamento:	T/T, Western Union, L/C
Capacità di alimentazione:	100000 pezzi al mese

Contatto

Descrizione di prodotto dettagliata

Nome del prodotto:	TNC Conector	Cloruro di sodio:	di larghezza superiore a 30 cm
Impedenza:	50Ω	Materiale:	Altri prodotti
Materiale di contatto:	Ottone, BECU	Durabilità:	500 cicli
Standard di progettazione::	IEC 60169-17	Tipo:	supporto della flangia 4-Hole
Evidenziare:	TNC Female RF Connector , Connettore RF di montaggio sicuro , Collettore RF a 4 fori

TNC Femminile angolo destro con 4 fori di flange RF per il montaggio sicuro

La serie TNC rappresenta un adattamento a filettatura del connettore BNC, incorporando fili a vite per un accoppiamento affidabile.I connettori TNC RF mantengono un'impedenza costante di 50 ohm su un intervallo di frequenza che va da DC a 11 GHzEsistono due varianti: la polarità standard e la polarità inversa.questi connettori economicamente convenienti eccellono in diversi contesti commercialiI connettori TNC sono comunemente impiegati nelle connessioni di antenna e sono ampiamente utilizzati in avionica, difesa, comunicazioni e vari settori industriali.sono disponibili anche versioni a polarità inversa e 75 ohm del connettore TNC.

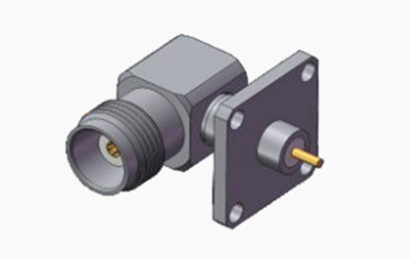

TNC Femminile angolo destro con 4 fori di flange RF per il montaggio sicuro 0

Specificità

Nota:I dati specifici del modello si basano sui dati del foglio di specifiche del prodotto.

Caratteristiche elettriche
Impedenza	50Ω
Intervallo di frequenza	DC~4 GHz
Tensione nominale	2500VRMS (livello massimo del mare)
Dielettrici Resistenza tensione	750VRMS (livello massimo del mare)
Resistenza all'isolamento	≥ 2000MΩ
Resistenza al contatto	Conduttore esterno	≤ 6mΩ
	Conduttore centrale	≤ 1,5 mΩ
VSMR	≤ 1.3

Specifica meccanica

Standard di progettazione	IEC 60169-17
Compatibilità RoHS	- Sì, sì.
Terminazione del contatto con il centro	Crimp
Terminazione del contatto esterno	Crimp
Cicli di accoppiamento	500 Cicli
Conservazione dei contatti	10N min
Ritenzione del cavo	100N min
Forza di accoppiamento	13.6N massimo
Forza di disaggancio	13.6N massimo

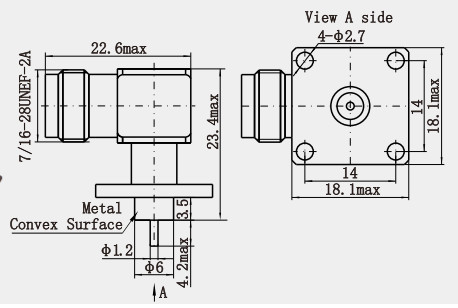

Disegno dettagliato

TNC Femminile angolo destro con 4 fori di flange RF per il montaggio sicuro 1

Caratteristiche:

1. Progettazione ad angolo retto: adatta a scenari con spazio limitato, conveniente per l'installazione e il cablaggio.
2. Interfaccia di linea a microstrip: adatta per circuiti a microstrip, fornendo buone prestazioni di trasmissione del segnale ad alta frequenza.
3. Flange a 4 fori: fornisce una fissazione meccanica affidabile per garantire la stabilità del collegamento.
4Durabilità: materiali di alta qualità e progettazione strutturale per adattarsi a frequenti collegamenti e ambienti difficili.
5Compatibilità elettromagnetica: Buone prestazioni di schermatura per ridurre le interferenze e le perdite di segnale.
6Ampia compatibilità: compatibile con una vasta gamma di dispositivi e marchi, adattandosi a diversi scenari di applicazione.

Applicazione:

I connettori TNC sono ampiamente utilizzati nelle comunicazioni wireless, test e misurazioni, automazione industriale, elettronica, aerospaziale e dispositivi medici.Tutte queste aree richiedono connessioni RF affidabili per garantire una trasmissione del segnale stabile ed efficienteIn seguito, considero le applicazioni specifiche di ciascun settore, ad esempio, le apparecchiature di comunicazione wireless come stazioni base e router; gli analizzatori di rete per test e misurazioni;sensori wireless nell'automazione industriale■ apparecchiature di comunicazione nell'elettronica; comunicazioni satellitari nell'aerospazio; macchine per la risonanza magnetica nelle apparecchiature mediche.

Nota:
Abbiamo oltre 10.000 tipi diconnettore TNC, se il connettore che sta utilizzando non è stato trovato, si prega di contattarci con i dettagliSono....
