TNC connessione RF con flange a 4 fori a angolo destro femminile ermetico per applicazioni a microstrip

Grande immagine : TNC connessione RF con flange a 4 fori a angolo destro femminile ermetico per applicazioni a microstrip Miglior prezzo

Dettagli:

Luogo di origine:	Cina
Marca:	ELT (Elite)
Certificazione:	ISO-9001-2015
Numero di modello:	TNC ((M) -KWFD13

Termini di pagamento e spedizione:

Quantità di ordine minimo:	100 PCS
Prezzo:	negotiable
Imballaggi particolari:	Cartone di esportazione standard
Tempi di consegna:	Entro 5-7 giorni lavorativi (per le scorte)
Termini di pagamento:	Western Union, T/T, L/C
Capacità di alimentazione:	1,000,000pcs al mese

Contatto

Descrizione di prodotto dettagliata

Nome del prodotto:	TNC Conector	Cloruro di sodio:	di larghezza superiore a 30 cm
Impedenza:	50Ω	Durabilità:	500 cicli
Materiale:	Altri prodotti	Materiale di contatto:	Ottone, BECU
Standard di progettazione::	IEC 60169-17	Tipo:	Angolo retto
Evidenziare:	TNC Hermetic RF Connector , Collettore RF a 4 fori , Connettore RF per applicazioni a microstrip

TNC connessione RF con flange a 4 fori a angolo destro femminile ermetico per applicazioni a microstrip

Il prodotto della serie TNC è una iterazione threaded del connettore BNC, distinto dai suoi filettini a vite per un accoppiamento sicuro.le unità impermeabili presentano una impedenza costante di 50 ohm e funzionano nell'intervallo di frequenza DC-11 GHzEsistono due varianti di connettori TNC: polarità standard e inversa.le loro prestazioni non sono comparabili a quelle dei prodotti industriali o militariTuttavia, sono altamente adatti a varie applicazioni commerciali. ampiamente impiegati nelle connessioni di antenna, i connettori TNC trovano un ampio uso in avionica, difesa, comunicazioni,e mercati industriali generaliSono disponibili anche versioni a polarità inversa e 75 ohm del connettore TNC.

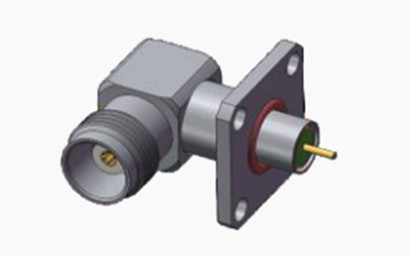

TNC connessione RF con flange a 4 fori a angolo destro femminile ermetico per applicazioni a microstrip 0

Specificità:
Nota:I dati specifici del modello si basano sui dati del foglio di specifiche del prodotto.

Caratteristiche elettriche
Impedenza	50Ω
Intervallo di frequenza	DC~4 GHz
Tensione nominale	2500VRMS (livello massimo del mare)
Dielettrici Resistenza tensione	750VRMS (livello massimo del mare)
Resistenza all'isolamento	≥ 2000MΩ
Resistenza al contatto	Conduttore esterno	≤ 6mΩ
	Conduttore centrale	≤ 1,5 mΩ
VSMR	≤ 1.3

Specifica meccanica

Standard di progettazione	IEC 60169-17
Compatibilità RoHS	- Sì, sì.
Terminazione del contatto con il centro	Crimp
Terminazione del contatto esterno	Crimp
Cicli di accoppiamento	500 Cicli
Conservazione dei contatti	10N min
Ritenzione del cavo	100N min
Forza di disaggancio	13.6N massimo
Forza di accoppiamento	13.6N massimo

Specifica ambientale:

Temperatura di funzionamento	-30 a +70°C
Classificazione di proprietà intellettuale (accoppiata)	Protezione IP64

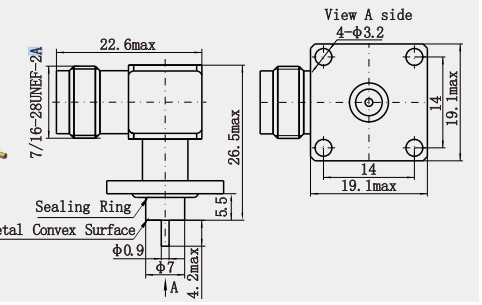

Disegno di contorno:

TNC connessione RF con flange a 4 fori a angolo destro femminile ermetico per applicazioni a microstrip 1
Caratteristiche:

1. Tipo di connettore:

Connettore di tipo TNC per applicazioni a radiofrequenza (RF).
2. Tipo di interfaccia:

Femminile ermetico (interfaccia femminile sigillata), offre una buona protezione.
3. Disegno dell' angolo:

Progettazione ad angolo retto per una facile installazione in apparecchiature con spazio limitato.
4. Stile di montaggio:

Flange a 4 fori per il montaggio meccanico solido
5Tipo di linea di trasmissione:

Microstrip per la trasmissione del segnale ad alta frequenza.

Applicazione:
Apparecchiature di comunicazione wireless
Sistemi radar
Apparecchiature a microonde
Attrezzature di prova e misura
Applicazioni aerospaziali

Nota:
Abbiamo più di 10.000 tipi di prodotti di interconnessione (BNC, TNC, MCX, MMCX, SMA, SSMA, SMB, SSMB, BMA, SBMA, SMC, SC, SMP, SSMP ect.),per favore contattaci con i tuoi dati.
