Connettore coassiale femminile in acciaio inossidabile TNC: soluzione robusta per l'integrazione dei PCB
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | Connettore di TNC rf | Cloruro di sodio: | di larghezza superiore a 30 cm |
|---|---|---|---|
| Impedenza: | 50Ω | Standard di progettazione: | IEC 60169-17 |
| Materiale di contatto: | Ottone, BECU | Durabilità: | 500 cicli |
| Tipo: | Diritta. | Applicazione: | RF |
| Genere: | Femmina | ||
| Evidenziare: | Collegamento coassiale di integrazione PCB |
||

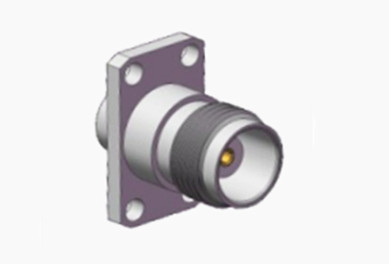

Connettore coassiale femminile in acciaio inossidabile TNC: soluzione robusta per l'integrazione dei PCB
La serie TNC, un adattamento a filettatura del connettore BNC, si distingue per il suo meccanismo a filettatura a vite per un accoppiamento sicuro.i connettori impermeabili mantengono un'impedenza costante di 50 Ohm su un ampio intervallo di frequenza da DC a 11GHzI connettori TNC sono disponibili in due varianti: quelli a polarità standard e inversa.Anche se le loro prestazioni potrebbero non corrispondere a quelle dei prodotti industriali di qualità superioreLe TNC, particolarmente diffuse nelle connessioni ad antenna, trovano un ampio utilizzo nell'avionica, nella difesa, nelle telecomunicazioni e nei settori industriali generali.In aggiunta, sono disponibili anche versioni con polarità inversa e impedenza di 75 Ohm.
Specificità
Nota:I dati specifici del modello si basano sui dati del foglio di specifiche del prodotto.
Caratteristiche elettriche | ||||
Impedenza | 50Ω | |||
Intervallo di frequenza | DC~4 GHz | |||
Tensione nominale | 2500VRMS (livello massimo del mare) | |||
Dielettrici Resistenza tensione | 750VRMS (livello massimo del mare) | |||
Resistenza all'isolamento | ≥ 2000MΩ | |||
Resistenza al contatto | Conduttore esterno | ≤ 6mΩ | ||
Conduttore centrale | ≤ 1,5 mΩ | |||
VSMR | ≤ 1.3 | |||
Specifica meccanica
| Standard di progettazione | IEC 60169-17 |
| Compatibilità RoHS | - Sì, sì. |
| Terminazione del contatto con il centro | Crimp |
| Terminazione del contatto esterno | Crimp |
| Cicli di accoppiamento | 500 Cicli |
| Conservazione dei contatti | 10N min |
| Ritenzione del cavo | 100N min |
| Forza di accoppiamento | 13.6N massimo |
| Forza di disaggancio | 13.6N massimo |

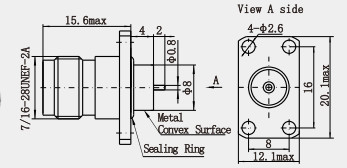

Disegno dettagliato diConnettore coassiale femminile in acciaio inossidabile TNC: soluzione robusta per l'integrazione dei PCB:
Unità: ((mm)
Caratteristiche:
1Proprietà meccaniche
Forte anti-vibrazione: i connettori TNC hanno forti prestazioni anti-vibrazione, adatte alle apparecchiature di comunicazione mobile in condizioni di vibrazione.
Alta resistenza meccanica: l'uso di acciaio inossidabile e di connessioni a filo robuste, che rendono il connettore TNC ad alta resistenza meccanica, può resistere a un certo grado di trazione esterna,estrusione, ecc., non facili da danneggiare.
2. Adattabilità ambientale
Buone prestazioni impermeabili: il connettore TNC è parte della struttura di tenuta, ha una buona prestazione impermeabile, adatta per alcune applicazioni all'aperto o in ambienti umidi.
Resistenza alla corrosione e durata: il materiale in acciaio inossidabile ha una buona resistenza alla corrosione e la superficie può essere placcata di nichel.confezionato con un'impostazione di tensione di 20 °C o superiore,, prolungando la sua vita utile.
Applicazione:
1. Campo di comunicazione
Stazione base wireless:Viene utilizzato per collegare l'attrezzatura della stazione base e l'antenna per garantire l'efficiente trasmissione di segnali wireless 5G e di altri segnali e il funzionamento stabile della rete di comunicazione.
Telefono cellulare: all'interno del telefono cellulare, il connettore TNC può essere utilizzato per collegare l'antenna con il modulo RF sulla scheda madre per realizzare la funzione di comunicazione wireless del telefono cellulare.
Campo di posizionamento e monitoraggio
Antenna di misura per la navigazione satellitare: in molti scenari esterni come la mappatura geodetica, la misurazione oceanica, il monitoraggio sismico, il monitoraggio della deformazione del ponte, ecc.,Il connettore TNC collega l'antenna di misura della navigazione satellitare all'apparecchiatura esterna, trasmette segnali wireless e fornisce energia, e può realizzare misurazioni e posizionamenti di precisione a livello di centimetro.
3. campo aerospaziale
Sistema di controllo dell'aviazione: viene utilizzato per la connessione delle relative apparecchiature radio per garantire l'accuratezza e l'affidabilità della comunicazione aerea;per garantire il volo sicuro degli aeromobili e il regolare controllo del traffico aereo.
Nota:
Abbiamo oltre 10.000 tipi diconnettore TNC, se il connettore che sta utilizzando non è stato trovato, si prega di contattarci con i dettagliSono....
