Dettagli:
Termini di pagamento e spedizione:
|
| Nome del prodotto: | Connettore di TNC rf | Cloruro di sodio: | di larghezza superiore a 30 cm |
|---|---|---|---|
| Impedenza: | 50Ω | Durabilità: | 500 cicli |
| Materiale di contatto: | Ottone, BECU | Materiale: | Altri prodotti |
| Standard di progettazione:: | IEC 60169-17 | Tipo: | Diritta. |
| Evidenziare: | Connettore PCB Femmina TNC,connettore coassiale diritto di rf,Adattatore Scheda PCB TNC |
||

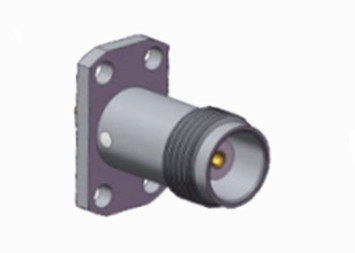

Connettore coassiale RF TNC femmina dritto per scheda PCB – Connessione affidabile ad alte prestazioni
Il prodotto della serie TNC è progettato come versione filettata del connettore BNC, i connettori RF TNC presentano filettature per l'accoppiamento. I connettori TNC sono unità miniaturizzate, filettate e impermeabili con un'impedenza costante di 50 ohm, che operano da DC-11GHz, ci sono due tipi di connettori TNC: standard e polarità inversa. Questi connettori a basso costo utilizzano tipicamente componenti pressofusi e stampati. Sebbene le prestazioni non siano pari a quelle dei prodotti di grado industriale o di alta qualità, questi connettori sono ideali per l'uso in una varietà di applicazioni commerciali. Ampiamente utilizzati per connessioni di antenne, i TNC hanno molte applicazioni nei mercati avionici, delle comunicazioni e industriali generali. Sono disponibili anche TNC a polarità inversa e da 75 ohm.
![]()
Specifiche
Nota: i dati specifici del modello si basano sui dati del foglio delle specifiche del prodotto.
Caratteristiche elettriche | ||||
Impedenza | 50Ω | |||
Intervallo di frequenza | DC~4GHz | |||
Tensione nominale | 2500VRMS (massimo a livello del mare) | |||
Tensione di resistenza dielettrica | 750VRMS (massimo a livello del mare) | |||
Resistenza di isolamento | ≥2000MΩ | |||
Resistenza di contatto | Conduttore esterno | ≤6mΩ | ||
Conduttore centrale | ≤1.5mΩ | |||
VSMR | ≤1.3 | |||
Specifiche meccaniche
| Standard di progettazione | IEC 60169-17 |
| Conforme RoHS | Sì |
| Terminazione contatto centrale | Crimpatura |
| Terminazione contatto esterno | Crimpatura |
| Cicli di accoppiamento | 500Cicli |
| Ritenzione contatto | 10N min |
| Ritenzione cavo | 100N min |
| Forza di accoppiamento | 13.6N max |
| Forza di disaccoppiamento | 13.6N max |
Specifiche ambientali:
| Temperatura operativa | -30 a +70 gradi C |

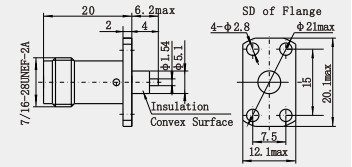

Disegno dettagliato
![]()
Caratteristiche:
Dimensioni compatte: i connettori TNC sono piccoli connettori coassiali che occupano poco spazio, rendendoli facili da installare e instradare sulle schede PCB, specialmente per apparecchiature con vincoli di spazio.
Varietà di polarità: esistono design a polarità standard e a polarità inversa, che possono essere selezionati in base alla specifica progettazione del circuito e ai requisiti di utilizzo per garantire la corretta trasmissione dei segnali.
Applicazione:
Componenti Bluetooth e GPS: come interfaccia per la trasmissione di segnali RF, garantisce il normale funzionamento della comunicazione Bluetooth e della funzione di posizionamento GPS, in modo che il dispositivo possa ricevere e inviare accuratamente segnali Bluetooth e informazioni di posizionamento.
Apparecchiature di rete: nei router, switch e altre apparecchiature di rete, alcune parti che coinvolgono la comunicazione wireless utilizzeranno connettori TNC per la connessione per realizzare la trasmissione e lo scambio di dati.
Staffa antenna: la connessione tra la staffa antenna e l'antenna utilizza a volte un connettore TNC, che può realizzare una trasmissione del segnale stabile e svolgere anche un ruolo di fissaggio meccanico.
NOTA:
Abbiamo oltre 10.000 tipi di prodotti di interconnessione (BNC, TNC, MCX, MMCX, SMA, SSMA, SMB, SSMB, BMA, SBMA, SMC, SC, SMP, SSMP ecc.), se il connettore che stai utilizzando non viene trovato, ti preghiamo di contattarci con i tuoi dettagli.
