SBMA Femminile con 2 fori in acciaio inossidabile con connettore coassiale RF con microstrip
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | SBMA rf Conector | Cloruro di sodio: | Nicheli/oro placcato |
|---|---|---|---|
| Durabilità: | 500 cicli | Materiale di contatto: | Ottone, BECU |
| Materiale: | Acciaio inossidabile | Standard di progettazione:: | IEC 1169-33 |
| Tipo: | Diritta. | Genere: | Femmina |
| Evidenziare: | Collegamento coaxiale RF a due fori,Connettore coassiale RF a micro strisce,Collegamento coassiale RF in acciaio inossidabile |
||

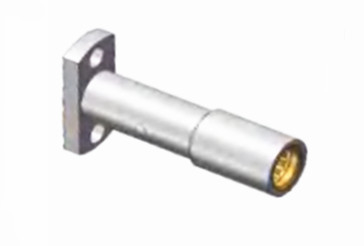

SBMA Femminile con 2 fori in acciaio inossidabile con connettore coassiale RF con microstrip
La serie SBMA rappresenta una versione ridotta dei connettori coassiali della serie BMA e funziona anche come connettori blind-mate.Offrono il vantaggio di un'eccellente larghezza di banda e un fattore di forma compatto, rendendoli adatti alle esigenze di miniaturizzazione e modulalizzazione dei dispositivi a microonde.
Specificità
Nota:I dati specifici del modello si basano sui dati del foglio di specifiche del prodotto.
| Caratteristiche elettriche | ||
| Impedenza | 50 Ohm | |
| Intervallo di frequenza | DC ~ 40 GHz | |
| Tensione nominale | 170 VRMS (livello massimo del mare) | |
| Dielettrici Resistenza tensione | 500 VRMS (livello massimo del mare) | |
| Resistenza all'isolamento | ≥ 2000 MOhm | |
| Resistenza al contatto | Conduttore esterno | <= 2mOhm |
| Conduttore centrale | <= 6 mOhm | |
| VSMR | ≤1.25 | |
| Perdita di inserimento | ≤ 0,30 dB | |

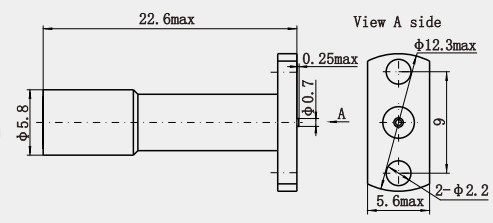

Dettaglio del prodotto
| Caratteristiche materiali e meccaniche | |||
| Direttore centrale | Maschio/Plug | Altri prodotti | di acciaio |
| Femmina/Socket | Bronzo Sn-P | di acciaio | |
| Contatto per la resilienza | di ferro o di acciaio | di larghezza uguale o superiore a 15 mm | |
| Conchiglia / alloggiamento | Rame, acciaio inossidabile | di larghezza uguale o superiore a 15 mm | |
| Isolatori | PTFE | ||
| Anello di tenuta | Gomma di silicone | ||
| Durabilità | 500 cicli | ||
| Compatibilità RoHS | - Sì, sì. |
| Cicli di accoppiamento | 500 Cicli |
| Conservazione dei contatti | 10N min |
| Ritenzione del cavo | 100N min |
| Forza di accoppiamento | 0.6N massimo |
| Forza di disaggancio | 0.6 N max |
Specifica ambientale:
| Temperatura di funzionamento | -65 a +165°C |
| Classificazione di proprietà intellettuale (accoppiata) | Protezione IP64 |
Caratteristiche:
1Ampia gamma di temperature: può funzionare normalmente nell'intervallo di temperatura da -55°C a +125°C e anche alcuni prodotti possono resistere a temperature più elevate.con una lunghezza massima di 20 mm o più ma non superiore a 50 mm,, la gamma di temperature fino a -55 ~ +125 °C, che può essere adattata a una varietà di condizioni ambientali difficili.
2. Buone prestazioni impermeabili e antipolvere: alcuni connettori SBMA hanno un certo grado di resistenza all'acqua e alla polvere per evitare l'umidità,polvere e altre sostanze esterne all'interno del connettore, influenzando le sue prestazioni e la sua durata di vita.
Applicazione:
1Sistema di comunicazione aereo: il sistema di comunicazione a bordo dell'aeromobile deve utilizzare connettori ad alte prestazioni per garantire la stabilità e l'affidabilità della trasmissione del segnale.le caratteristiche di miniaturizzazione e leggerezza dei connettori SBMA li rendono adatti per l'ambiente con spazio limitato sull'aeromobile;, e possono essere collegati al sistema di navigazione dell'aeromobile, al sistema di comunicazione, al sistema radar e così via, per garantire la sicurezza del volo dell'aeromobile e una comunicazione fluida.
2Sistema di comunicazione satellitare: il sistema di comunicazione sul satellite è la chiave per il normale funzionamento del satellite, in cui il connettore SBMA svolge un ruolo importante.Può collegare tutti i tipi di apparecchiature di comunicazione sul satellite, realizzare la comunicazione tra il satellite e la stazione di terra e gli altri satelliti, e garantire la trasmissione dei dati e la funzione di comunicazione del satellite di svolgere normalmente.
Nota:
Abbiamo più di 10.000 tipi di prodotti di interconnessione (BNC, TNC, MCX, MMCX, SMA, SSMA, SMB, SSMB, BMA, SBMA, SMC, SC, SMP, SSMP ect.),per favore contattaci con i tuoi dati.
