Connettore coassiale RF femminile ad alte prestazioni di tipo N con Microstrip
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | Tipo rf Conector coassiale di N | Cloruro di sodio: | Placcati in oro/niccellati |
|---|---|---|---|
| Vswr: | ≤ 1.3 | Intervallo di frequenza: | DC~11GHz |
| Modello: | N-KFD506 | Impedenza: | 50Ω |
| Evidenziare: | Connettore coassiale RF a microstriscia di tipo N,N tipo connettore RF femminile,Collegamento coaxiale RF di tipo N |
||

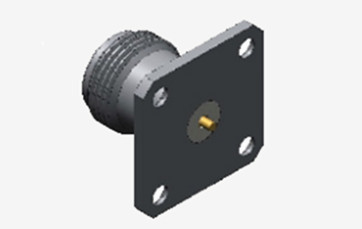

Connettore coassiale RF femminile ad alte prestazioni di tipo N con Microstrip
I connettori della serie N sono progettati e prodotti in conformità con gli standard MIL-C-39012, con connessioni a filo che utilizzano l'aria come mezzo dielettrico.Forniscono prestazioni elettriche eccezionali con capacità di frequenza fino a 11 GHzI connettori di precisione della nostra azienda possono raggiungere frequenze fino a 18 GHz e sono compatibili con vari tipi di cavi a radiofrequenza.elevata affidabilità, ampia gamma di frequenze e altri meriti, sono ampiamente utilizzati in settori quali l'aviazione, l'aerospaziale, i sistemi radar, le comunicazioni a microonde, le comunicazioni digitali,e misurazioni a microondeInoltre, i connettori di tipo N servono come connettori di interfaccia di prova ampiamente utilizzati negli strumenti di prova.
Specificità
Nota:I dati specifici del modello si basano sui dati del foglio di specifiche del prodotto.
| Caratteristiche elettriche | ||
| Impedenza | 50Ω | |
| Intervallo di frequenza | DC~11GHz ((Max.18GHz) | |
| Tensione nominale | 1000VRMS* ((Max.Livello del mare) | |
| Dielettrici Resistenza tensione | 1500VRMS* ((Max.Livello del mare) | |
| Resistenza all'isolamento | ≥ 5000MΩ | |
| Resistenza centrale | Conduttore esterno | ≤ 0,5 mΩ |
| Conduttore centrale | ≤ 1,5 mΩ | |
| VSWR | ≤ 1.3 | |
| Caratteristiche materiali e meccaniche | ||
| Direttore centrale | Maschio | di acciaio |
| Femmina | Fosforo Bronzo, placcato oro | |
| Contatto resistente | Fosforo bronzo | Altri prodotti di acciaio |
| Conchiglia / alloggiamento | Acciaio inossidabile | Passivazione dorata |
| Clampo per cavi | Altri prodotti | di larghezza uguale o superiore a 15 mm |
| Isolatore | PTFE | |
| Gassette | Gomma di silicone | |
| Durabilità | 500 cicli | |
Caratteristiche
| di acciaio |
| Sotto-miniatura |
| DC a 40 GHz |
| Dimensioni compatte |
| Accoppiamento a spinta o a scatto |
| Distacco completo, distacco limitato e buco liscio |
| PCB e connettore di montaggio del cavo |
| Scelta maschile e femminile, rettilineo e ad angolo destro |
| Versioni di montaggio del cavo per cavi sia flessibili che semi-rigidi Materiali |
| Tipo normale e ermetico, montaggio a flangia e montaggio a filo |

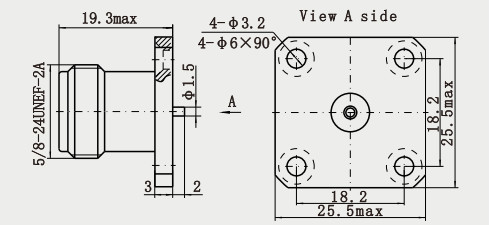

Disegno dettagliato
Caratteristiche:
1. alta schermatura: il guscio è di solito realizzato in materiale metallico con buone prestazioni di schermatura elettromagnetica,che possono prevenire efficacemente l'influenza delle interferenze elettromagnetiche esterne sulla trasmissione del segnale.
2. Forte durata: dopo un trattamento e una prova speciali, può funzionare in modo stabile in condizioni ambientali difficili (come alta temperatura, bassa temperatura, umidità, ecc.)) e ha una lunga durata.
3. Buona compatibilità: compatibile con molti tipi di cavi, compresi i cavi semi-rigidi e i cavi flessibili, ecc., il che lo rende più ampiamente applicabile nelle applicazioni pratiche.
Applicazioni:
1Compatibilità: compatibile con molti tipi di cavi, inclusi cavi semi-rigidi e cavi flessibili, ecc., il che lo rende più ampiamente applicabile in applicazioni pratiche.
2. varietà di aspetto: la forma è suddivisa in tipo di angolo retto o retto e tipo di flange a 4 fori, tipo di press-in, tipo di spaziatore, tipo di pannello a 2 fori,Tipo di pannello a 4 fori o tipo senza carico e altri tipi, che può soddisfare le esigenze di installazione di diversi scenari di applicazione.
3. alta schermatura: il guscio è di solito realizzato in materiale metallico con buone prestazioni di schermatura elettromagnetica,che possono prevenire efficacemente l'influenza delle interferenze elettromagnetiche esterne sulla trasmissione del segnale.
Catalogo dei prodotti
| Adattatore RF |
| Assemblaggi di cavi RF |
| Sigilli ermetici vetro-metallo |
| Connettore della serie J30J |
| Articulazioni rotanti a microonde |
| Guida d'onda all' adattatore coassiale |
| Connettore RF SMA/SSMA |
| Connettore RF SMP/SSMP |
| Connettore RF MCX/MMCX |
| Collegatore TNC RF |
| N tipo di connettore RF |
| BNC RF Connector Collegatori a onde millimetriche (mm, mm) |
Imballaggio e consegna
* Cartone standard per l'esportazione
* In base alle esigenze del cliente
Nota:
Abbiamo oltre 10.000 tipi diTipo N Collegamento, se il connettore che sta utilizzando non è stato trovato, si prega di contattarci con i dettagliSono....
