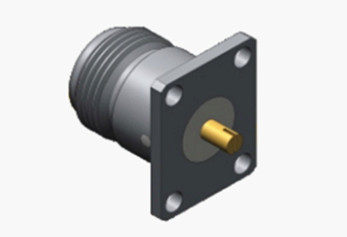

N connettore RF montato su una pinza in ottone femminile con micro striscia
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | N tipo di connettore per cavi coassiali RF | Cloruro di sodio: | di larghezza superiore a 30 cm |
|---|---|---|---|
| Impedenza: | 50 ohm | Intervallo di frequenza: | DC~11GHz |
| Tipo di cavo: | .141, SFT-50-3-1 | Genere: | Femmina |
| Materiale: | di ottone | ||
| Evidenziare: | Connettore RF Microstrip a Flangia,Connettore RF a Flangia con Perno in Ottone,Connettore RF Microstrip Femmina |
||
N connettore RF montato su una pinza in ottone femminile con micro striscia
I connettori di tipo N sono connettori coassiali con accoppiamento a filo, noti per le loro eccellenti capacità anti-vibrazioni e prestazioni elettriche.In genere supportano frequenze fino a 11 GHz e sono compatibili con vari tipi di cavi RFQuesti connettori sono comunemente utilizzati in applicazioni quali l'aviazione, l'aerospaziale, il radar, le comunicazioni wireless, mediche, a microonde e digitali, nonché strumenti di prova e misura.Offriamo servizi di personalizzazione per vari connettori e adattatori di tipo N per soddisfare i requisiti specifici dei nostri clienti, comprese le configurazioni rettangolari o rettangolari, le opzioni di montaggio a flange o di montaggio a paratia.
Specificità
Nota:I dati specifici del modello si basano sui dati del foglio di specifiche del prodotto.
| Caratteristiche elettriche | ||
| Impedenza | 50Ω | |
| Intervallo di frequenza | DC~11GHz ((Max.18GHz) | |
| Tensione nominale | 1000VRMS* ((Max.Livello del mare) | |
| Dielettrici Resistenza tensione | 1500VRMS* ((Max.Livello del mare) | |
| Resistenza all'isolamento | ≥ 5000MΩ | |
| Resistenza centrale | Conduttore esterno | ≤ 0,5 mΩ |
| Conduttore centrale | ≤ 1,5 mΩ | |
| VSWR | ≤ 1.3 | |
| Caratteristiche materiali e meccaniche | ||
| Direttore centrale | Maschio | di acciaio |
| Femmina | Fosforo Bronzo, placcato oro | |
| Contatto resistente | Fosforo bronzo | Altri prodotti di acciaio |
| Conchiglia / alloggiamento | Acciaio inossidabile | Passivazione dorata |
| Clampo per cavi | Altri prodotti | di larghezza uguale o superiore a 15 mm |
| Isolatore | PTFE | |
| Gassette | Gomma di silicone | |
| Durabilità | 500 cicli | |

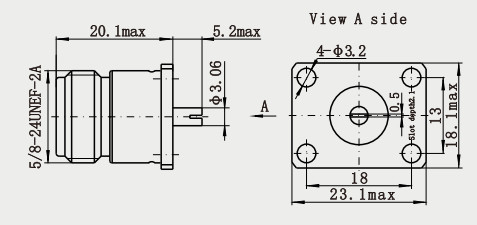

Disegno (mm) di N connettore RF montato su una pinza in ottone femminile con micro striscia
Caratteristiche:
1L'uso di materiali di alta qualità e di un processo di produzione di precisione produce perdite estremamente basse durante la trasmissione del segnale.che contribuisce a migliorare l'efficienza e la qualità della trasmissione del segnale.
2Dopo un trattamento e una sperimentazione speciali, può funzionare in modo stabile in condizioni ambientali difficili (come alta temperatura, bassa temperatura, umidità, ecc.) e ha una lunga durata.
Applicazioni:
1Buona adattabilità ambientale: dopo un trattamento e una sperimentazione speciali, i connettori a microstriscia di tipo N sono in grado di funzionare in modo stabile in condizioni ambientali difficili (come alte temperature,bassa temperatura, umidità, ecc.) e hanno una lunga durata di vita, il che li rende adatti all'uso all'aperto e in ambienti complessi.
2. Compatibilità versatile: il connettore a microstriscia di tipo N è compatibile con molti tipi di cavi, inclusi cavi semi-rigidi e cavi flessibili, ecc., fornendo una più ampia gamma di applicabilità.Esso è inoltre conforme alle norme internazionali (e.per esempio, IEC e IEEE) per una facile intercambiabilità e integrazione con altre apparecchiature.
Categoria di prodotto:
| Adattatore RF |
| Assemblaggi di cavi RF |
| Connettore RF MCX/MMCX |
| Connettore della serie J30J |
| Articulazioni rotanti a microonde |
| Connettore RF SMP/SSMP |
| Connettore RF SMA/SSMA |
| Sigilli ermetici vetro-metallo |
| Guida d'onda all' adattatore coassiale |
| Collegatore TNC RF |
| N tipo di connettore RF |
| BNC RF ConnectorConnettori per onde millimetriche ((2.4mm, 2.92mm) |
Imballaggio e consegna:
* Cartone standard per l'esportazione
* In base alle esigenze del cliente
Nota:
Abbiamo oltre 10.000 tipi diTipo N Connettori, se i connettori utilizzati non sono stati trovati, contattateci con i dettagliSono....
