N connettore coassiale RF montato su una flangia femminile con microstrip
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | N tipo di connettore coassiale RF | Cloruro di sodio: | Placcati in oro/niccellati |
|---|---|---|---|
| Impedenza: | 50Ω | Intervallo di frequenza: | DC~11GHz |
| Modello: | N-KFD496 | Genere: | Femmina |
| Evidenziare: | N connettore coassiale RF femminile,Micro strisce RF N connettore femminile,N connettore montato su flange femminile |
||

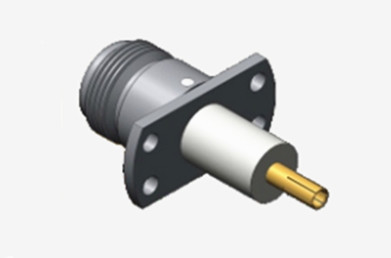

N connettore coassiale RF montato su una flangia femminile con microstrip
I connettori di tipo N sono interfacce coassiali a filo progettate con precisione, rinomate per la loro robusta resistenza alle vibrazioni, prestazioni elettriche superiori e capacità di frequenza estesa.Mentre i modelli standard supportano in genere fino a 11GHz, le nostre configurazioni avanzate raggiungono larghezze di banda operative fino a 18 GHz.Questi connettori versatili possono ospitare più tipi di cavi RF e sono componenti integrali di sistemi di alta affidabilità in tutta l'ingegneria aerospaziale, reti radar, telecomunicazioni a microonde, trasmissione di dati digitali e piattaforme di strumentazione RF.Siamo specializzati nella progettazione di soluzioni su misura di tipo N per soddisfare esigenze specifiche di applicazione e sfide ambientali.
Specificità
Nota:I dati specifici del modello si basano sui dati del foglio di specifiche del prodotto.
| Caratteristiche elettriche | ||
| Impedenza | 50Ω | |
| Intervallo di frequenza | DC~11GHz ((Max.18GHz) | |
| Tensione nominale | 1000VRMS* ((Max.Livello del mare) | |
| Dielettrici Resistenza tensione | 1500VRMS* ((Max.Livello del mare) | |
| Resistenza all'isolamento | ≥ 5000MΩ | |
| Resistenza centrale | Conduttore esterno | ≤ 0,5 mΩ |
| Conduttore centrale | ≤ 1,5 mΩ | |
| VSWR | ≤ 1.3 | |
| Caratteristiche materiali e meccaniche | ||
| Direttore centrale | Maschio | di acciaio |
| Femmina | Fosforo Bronzo, placcato oro | |
| Contatto resistente | Fosforo bronzo | Altri prodotti di acciaio |
| Conchiglia / alloggiamento | Acciaio inossidabile | Passivazione dorata |
| Clampo per cavi | Altri prodotti | di larghezza uguale o superiore a 15 mm |
| Isolatore | PTFE | |
| Gassette | Gomma di silicone | |
| Durabilità | 500 cicli | |

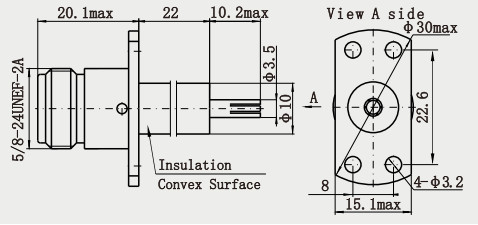

Disegno dettagliato
Caratteristiche:
1Meccanismo di bloccaggio a filettatura: progettazione di collegamento a filettatura di medie dimensioni, collegamento solido mediante bloccaggio rotativo, forte resistenza alle vibrazioni e agli urti, adatto ad ambienti difficili124.
2Materiale e durata: il materiale della carrozzeria è per lo più ottone o acciaio inossidabile,e alcuni modelli ad alte prestazioni sono rivestiti d'oro per ridurre la resistenza al contatto e migliorare la conduttività elettrica e la resistenza alla corrosione125.
3. Disegno versatile: diviso in maschio/femmina, polarità standard/polarità inversa e forme tra cui rettilineo, rettangolo, tipo di pannello (2 fori/4 fori), tipo di flange, ecc.,per soddisfare le diverse esigenze di installazione134.
Applicazioni:
1Sistema radar: modulo trasmettitore per radar aereo e radar di bordo, che soddisfa i requisiti di alta frequenza (ad esempio banda X/Ku) e resistenza alle vibrazioni.
2. carico utile satellitare: connessione del ricevitore e dell'antenna nel carico utile della comunicazione satellitare, resistente alle radiazioni spaziali e ai cambiamenti di temperatura.
3- attrezzature di guerra elettronica: trasmettono segnali ad alta frequenza in interferenti e attrezzature di ricognizione, si adattano a scenari di impulsi ad alta potenza.
Aeromobili e veicoli aerei senza equipaggio: connessione di collegamento RF nelle apparecchiature di comunicazione e di navigazione aerei.
Catalogo del prodotto:
| Adattatore RF |
| Assemblaggi di cavi RF |
| Sigilli ermetici vetro-metallo |
| Connettore della serie J30J |
| Articulazioni rotanti a microonde |
| Guida d'onda all' adattatore coassiale |
| Connettore RF SMA/SSMA |
| Connettore RF SMP/SSMP |
| Connettore RF MCX/MMCX |
| Collegatore TNC RF |
| N tipo di connettore RF |
| BNC RF ConnectorConnettori per onde millimetriche ((2.4mm, 2.92mm) |
Imballaggio e consegna:
* Cartone standard per l'esportazione
* In base alle esigenze del cliente
Nota:
Abbiamo oltre 10.000 tipi diTipo N Collegamento, se il connettore che sta utilizzando non è stato trovato, si prega di contattarci con i dettagliSono....
