N Femmina in acciaio inossidabile con 4 fori di flangia con connettore coassiale RF in ottone
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | N tipo di connettore coassiale RF | Cloruro di sodio: | Placcati in oro/niccellati |
|---|---|---|---|
| Impedenza: | 50Ω | Intervallo di frequenza: | DC~11GHz |
| Modello: | N-KFD500G | Genere: | Femmina |
| Evidenziare: | Collegamento coassiale RF a flangia,Collegamento coassiale RF in acciaio inossidabile |
||

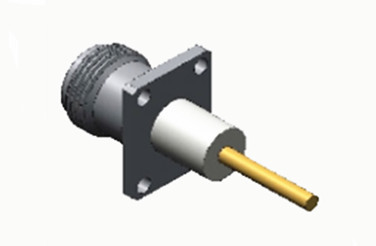

N Femmina in acciaio inossidabile con 4 fori di flangia con connettore coassiale RF in ottone
I connettori di tipo N sono interfacce coassiali a filo progettate con precisione, rinomate per la loro eccezionale resistenza alle vibrazioni, prestazioni elettriche ottimizzate e capacità di frequenza estesa.Mentre i modelli standard supportano in genere fino a 11 GHz, le nostre configurazioni avanzate raggiungono larghezze di banda operative fino a 18 GHz. Questi connettori versatili mantengono l'integrità del segnale su diversi tipi di cavi RF e sono ampiamente utilizzati in avionica,sistemi aerospaziali, reti radar, telecomunicazioni a microonde, trasmissione di dati digitali e piattaforme di strumentazione RF.Siamo specializzati nella progettazione di soluzioni su misura di tipo N per soddisfare esigenze specifiche di applicazione e sfide ambientali.
Specificità
Nota:I dati specifici del modello si basano sui dati del foglio di specifiche del prodotto.
| Caratteristiche elettriche | ||
| Impedenza | 50Ω | |
| Intervallo di frequenza | DC~11GHz ((Max.18GHz) | |
| Tensione nominale | 1000VRMS* ((Max.Livello del mare) | |
| Dielettrici Resistenza tensione | 1500VRMS* ((Max.Livello del mare) | |
| Resistenza all'isolamento | ≥ 5000MΩ | |
| Resistenza centrale | Conduttore esterno | ≤ 0,5 mΩ |
| Conduttore centrale | ≤ 1,5 mΩ | |
| VSWR | ≤ 1.3 | |
| Caratteristiche materiali e meccaniche | ||
| Direttore centrale | Maschio | di acciaio |
| Femmina | Fosforo Bronzo, placcato oro | |
| Contatto resistente | Fosforo bronzo | Altri prodotti di acciaio |
| Conchiglia / alloggiamento | Acciaio inossidabile | Passivazione dorata |
| Clampo per cavi | Altri prodotti | di larghezza uguale o superiore a 15 mm |
| Isolatore | PTFE | |
| Gassette | Gomma di silicone | |
| Durabilità | 500 cicli | |

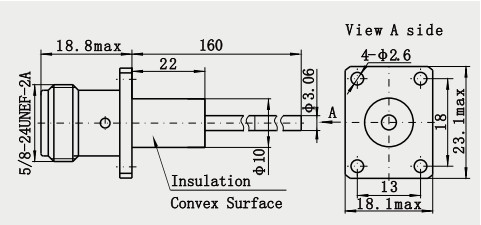

Disegno dettagliato
Caratteristiche:
1- Sigillatura e protezione: la superficie di inserimento è dotata di anello di sigillamento (ad esempio IP67), resistente alla polvere e all'acqua, adattabile all'ambiente esterno o umido25.
2. resistenza alle intemperie: può funzionare in modo stabile in condizioni estreme come alte temperature, basse temperature, corrosione, ecc. e ha una lunga durata di vita23.
3Ampia gamma di adattabilità: compatibile con una varietà di cavi RF (come cavi semi-rigidi, cavi flessibili), può essere convertito con SMA, BNC, TNC e altri connettori attraverso l'adattatore,adatti per apparecchiature a microonde, aerospaziale, radar, strumenti di prova e altri settori245.
4- Alta potenza: adatta per applicazioni RF ad alta potenza, quali stazioni base, trasmettitori, comunicazioni satellitari, ecc., con potenza superiore a quella dei piccoli connettori (come BNC) 36
Applicazioni:
1. Reti televisive via cavo: collegano un cavo coassiale da 75Ω in trasmissioni a tronco (ad esempio sistemi CATV) per supportare la trasmissione di segnali analogici/digitali.
2. Trasmettitore di trasmissione: porta di uscita RF per trasmettitore FM/UHF per resistere a segnali di trasmissione ad alta potenza.
3Produzione cinematografica e televisiva: connessione del microfono wireless della fotocamera, apparecchiature di trasmissione video (come la trasmissione a microonde).
4- apparecchiature a microonde: trasmettono segnali a microonde di alta potenza nei forni a microonde, apparecchiature di riscaldamento a RF.
5.Dettori radar: connessione frontale RF per radar di prevenzione delle collisioni automobilistiche, radar meteorologico.
Acceleratori di particelle/Risonanza magnetica nucleare: trasmissione di segnali di controllo ad alta frequenza o di energia RF nelle apparecchiature di ricerca scientifica.
Catalogo del prodotto:
| Adattatore RF |
| Assemblaggi di cavi RF |
| Sigilli ermetici vetro-metallo |
| Connettore della serie J30J |
| Articulazioni rotanti a microonde |
| Guida d'onda all' adattatore coassiale |
| Connettore RF SMA/SSMA |
| Connettore RF SMP/SSMP |
| Connettore RF MCX/MMCX |
| Collegatore TNC RF |
| N tipo di connettore RF |
| BNC RF ConnectorConnettori per onde millimetriche ((2.4mm, 2.92mm) |
Imballaggio e consegna:
* Cartone standard per l'esportazione
* In base alle esigenze del cliente
Nota:
Abbiamo oltre 10.000 tipi diTipo N Collegamento, se il connettore che sta utilizzando non è stato trovato, si prega di contattarci con i dettagliSono....
