Connessione coassiale RF a micro strisce femminile con pin in ottone

Grande immagine : Connessione coassiale RF a micro strisce femminile con pin in ottone Miglior prezzo

Dettagli:

Luogo di origine:	Cina
Marca:	ELT (Elite)
Certificazione:	ISO-9001-2015
Numero di modello:	N-KYD13

Termini di pagamento e spedizione:

Quantità di ordine minimo:	100 pezzi
Prezzo:	negotiable
Imballaggi particolari:	Cartone di esportazione standard
Tempi di consegna:	Entro 5-7 giorni lavorativi (per le scorte)
Termini di pagamento:	T/T, L/C, Western Union
Capacità di alimentazione:	1,000000 pezzi al mese

Contatto

Descrizione di prodotto dettagliata

Nome del prodotto:	Tipo rf Conector coassiale di N	Cloruro di sodio:	Placcata in oro
Genere:	Femmina	Intervallo di frequenza:	DC~11GHz
Modello:	N-KYD13	Impedenza:	50Ω

Connessione coassiale RF a micro strisce femminile con pin in ottone

I connettori di tipo N sono interfacce coassiali a filo rinomate per la loro robusta resistenza alle vibrazioni, prestazioni elettriche superiori,e una frequenza di funzionamento tipica fino a 11 GHz con i nostri modelli avanzati che estendono questa capacità a 18 GHzQuesti connettori versatili dimostrano un'integrità del segnale eccezionale su più piattaforme di cavi RF e trovano ampie applicazioni in ingegneria aerospaziale, sistemi radar, tecnologia a microonde,telecomunicazioni digitali, strumentazione RF e ambienti di prova ad alta frequenza.

Siamo specializzati nella produzione di soluzioni su misura per soddisfare diverse specifiche tecniche.Le nostre capacità di personalizzazione comprendono l'orientamento del connettore (configurazioni standard o rettangolari), stili di montaggio (montaggio a pannello, montaggio a telaio o montaggio a flange) e configurazioni di adattatori specializzate, garantendo un'integrazione precisa nelle esigenze del sistema unico.

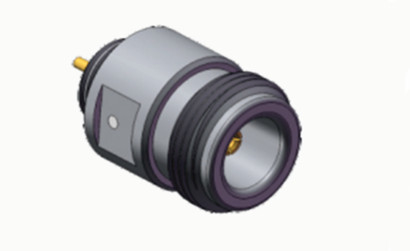

Connessione coassiale RF a micro strisce femminile con pin in ottone 0

Specificità

Nota:I dati specifici del modello si basano sui dati del foglio di specifiche del prodotto.

Caratteristiche elettriche
Impedenza	50Ω
Intervallo di frequenza	DC~11GHz ((Max.18GHz)
Tensione nominale	1000VRMS* ((Max.Livello del mare)
Dielettrici Resistenza tensione	1500VRMS* ((Max.Livello del mare)
Resistenza all'isolamento	≥ 5000MΩ
Resistenza centrale	Conduttore esterno	≤ 0,5 mΩ
	Conduttore centrale	≤ 1,5 mΩ
VSWR	≤ 1.3
Caratteristiche materiali e meccaniche
Direttore centrale	Maschio	Brass, di larghezza uguale o superiore a 15 mm
	Femmina	Fosforo bronzo, di larghezza uguale o superiore a 15 mm
Contatto resistente	Fosforo bronzo	di larghezza uguale o superiore a 15 mm
Conchiglia / alloggiamento	Acciaio inossidabile	di larghezza uguale o superiore a 15 mm
Clampo per cavi	Altri prodotti	di larghezza uguale o superiore a 15 mm
Isolatore	PTFE
Gassette	Gomma di silicone
Durabilità	500 cicli

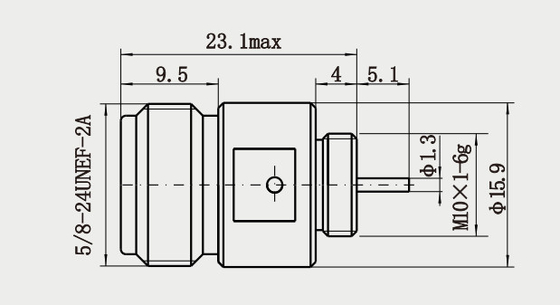

Disegno dettagliato

Connessione coassiale RF a micro strisce femminile con pin in ottone 1

Caratteristiche:

1Caratteristiche meccaniche
Disegno di accoppiamento a filo: connessione affidabile mediante serraggio rotativo, fornendo una buona stabilità meccanica e resistenza alle vibrazioni, adatta a ambienti a vibrazione (ad esempio, aerospaziale,attrezzature automobilistiche).
Montaggio multifunzione: supporta configurazioni di montaggio rettilineo, angolo destro, montaggio a flange o montaggio a paratia per soddisfare i diversi requisiti di spazio.
Durabilità: materiali metallici (come ottone o acciaio inossidabile) combinati con rivestimento (come oro o argento) per garantire resistenza all'usura, resistenza alla corrosione e affidabilità a lungo termine.

Applicazioni:

1. aerospaziale
Sistemi radar: utilizzati per collegare moduli di ricevitore radar e antenne, adattandosi alle esigenze di trasmissione di segnali ad alta potenza e ad alta frequenza14.
Attrezzature di guerra elettronica: nei sistemi militari di comunicazione e di interferenza, i connettori N forniscono connessioni affidabili resistenti alle vibrazioni, impermeabili e impermeabili alla polvere14.
Attrezzature avioniche: utilizzate nei sistemi di comunicazione e di navigazione aerei, adatte alle temperature estreme e agli impatti meccanici14.
2Industria e ricerca
Esperimenti a microonde e R & S RF: sostegno alla sperimentazione del segnale ad alta frequenza e all'integrazione delle apparecchiature in ambienti di laboratorio, come la progettazione di antenne e l'analisi dei materiali14.
Centri dati ad alte prestazioni: per collegamenti RF ad alta velocità tra server e dispositivi di comunicazione per garantire l'integrità del segnale4.

Catalogo del prodotto:

Adattatore RF

Assemblaggi di cavi RF

Sigilli ermetici vetro-metallo

Connettore della serie J30J

Articulazioni rotanti a microonde

Guida d'onda all' adattatore coassiale

Connettore RF SMA/SSMA

Connettore RF SMP/SSMP

Connettore RF MCX/MMCX

Collegatore TNC RF

N tipo di connettore RF

BNC RF ConnectorConnettori per onde millimetriche ((2.4mm, 2.92mm)

Imballaggio e consegna:

* Cartone standard per l'esportazione
* In base alle esigenze del cliente

Nota:
Abbiamo oltre 10.000 tipi diTipo N Collegamento, se il connettore che sta utilizzando non è stato trovato, si prega di contattarci con i dettagliSono....
