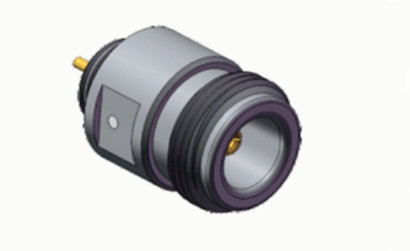

Connettore coassiale RF N-KYD13 placcato oro, femmina a paratia, microstrip, con pin in ottone

N-KYD13 Gold Plated N Bulkhead Female Microstrip RF Coaxial Connector With Brass Pin
N-KYD13 Gold Plated N Bulkhead Female Microstrip RF Coaxial Connector With Brass Pin N-KYD13 Gold Plated N Bulkhead Female Microstrip RF Coaxial Connector With Brass Pin

Grande immagine :  Connettore coassiale RF N-KYD13 placcato oro, femmina a paratia, microstrip, con pin in ottone Miglior prezzo

Dettagli:
Luogo di origine: Cina
Marca: ELT (Elite)
Certificazione: ISO-9001-2015
Numero di modello: N-KYD13
Termini di pagamento e spedizione:
Quantità di ordine minimo: 100 pezzi
Prezzo: Negoziabile
Imballaggi particolari: Cartone di esportazione standard
Tempi di consegna: Entro 5-7 giorni lavorativi (per le scorte)
Termini di pagamento: T/T, L/C, Western Union
Capacità di alimentazione: 1,000000 pezzi al mese
Descrizione di prodotto dettagliata
Nome del prodotto: Tipo rf Conector coassiale di N Cloruro di sodio: Placcata in oro
Genere: Femmina Intervallo di frequenza: DC~11GHz
Modello: N-KYD13 Impedenza: 50Ω
Nome del prodotto: Tipo connettore coassiale di N di rf
Evidenziare:

Connettore N placcato oro

,

Connettore RF N Microstrip Femmina

,

Pin in ottone per connettore coassiale RF

Connettore coassiale RF microstrip femmina N Bulkhead con pin in ottone

I connettori di tipo N sono interfacce coassiali filettate rinomate per la loro robusta resistenza alle vibrazioni, prestazioni elettriche superiori e frequenza operativa tipica fino a 11 GHz – con i nostri modelli avanzati che estendono questa capacità a 18 GHz. Questi connettori versatili dimostrano un'eccezionale integrità del segnale su più piattaforme di cavi RF e trovano ampia applicazione nell'ingegneria aerospaziale, nei sistemi radar, nella tecnologia a microonde, nelle telecomunicazioni digitali, negli strumenti RF e negli ambienti di test ad alta frequenza.

Siamo specializzati nella produzione di soluzioni di tipo N su misura per soddisfare diverse specifiche tecniche. Le nostre capacità di personalizzazione comprendono l'orientamento del connettore (configurazioni standard o ad angolo retto), gli stili di montaggio (progettazioni a pannello, a telaio o a flangia) e configurazioni di adattatori specializzati, garantendo un'integrazione precisa nei vostri requisiti di sistema unici.



Connettore coassiale RF N-KYD13 placcato oro, femmina a paratia, microstrip, con pin in ottone



Specifiche

Nota: i dati specifici del modello si basano sui dati del foglio delle specifiche del prodotto.

Caratteristiche Elettriche
Impedenza 50Ω
Gamma di frequenza DC~11GHz(Max.18GHz)
Tensione nominale 1000VRMS*(Max.Livello del mare)
Tensione di resistenza dielettrica 1500VRMS*(Max.Livello del mare)
Resistenza di isolamento ≥5000MΩ
Resistenza del centro Conduttore esterno ≤0.5mΩ
Conduttore centrale ≤1.5mΩ
VSWR ≤1.3
Caratteristiche Materiali e Meccaniche
Conduttore centrale Maschio Ottone,

Nichelato

Femmina Bronzo fosforoso,

Nichelato

Contatto resiliente Bronzo fosforoso Nichelato
Guscio / Alloggiamento Ottone, Acciaio inossidabile

Nichelato

Morsetto per cavo Ottone Nichelato
Isolatore PTFE
Guarnizione Gomma siliconica
Durata 500 Cicli

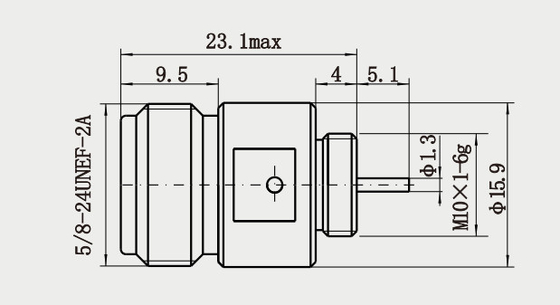

Disegno dettagliato

Connettore coassiale RF N-KYD13 placcato oro, femmina a paratia, microstrip, con pin in ottone

Caratteristiche:

1. Caratteristiche meccaniche
Design con accoppiamento filettato: connessione affidabile tramite serraggio rotativo, che fornisce buona stabilità meccanica e resistenza alle vibrazioni, adatto per ambienti vibranti (ad es. apparecchiature aerospaziali, automobilistiche).
Multi-montaggio: supporta configurazioni dritte, ad angolo retto, a flangia o a pannello per soddisfare diversi requisiti di spazio.
Durata: materiali metallici (come ottone o acciaio inossidabile) combinati con placcatura (come placcatura in oro o argento) per garantire resistenza all'usura, resistenza alla corrosione e affidabilità a lungo termine.



Applicazioni:

1. Aerospaziale
Sistemi radar: utilizzati per collegare moduli ricetrasmettitori radar e antenne, adattandosi alle esigenze di trasmissione di segnali ad alta potenza e alta frequenza14.
Apparecchiature di test ad alta frequenza: nei sistemi di comunicazione industriale e di test, i connettori N forniscono connessioni affidabili resistenti alle vibrazioni, impermeabili e antipolvere14.
Apparecchiature avioniche: utilizzate nei sistemi di comunicazione e navigazione di bordo, adattandosi a temperature estreme e ambienti di shock meccanici14.
2. Industria e Ricerca
Esperimenti a microonde e ricerca e sviluppo RF: supporto per test di segnali ad alta frequenza e integrazione di apparecchiature in ambienti di laboratorio, come progettazione di antenne e analisi di materiali14.
Data center ad alte prestazioni: per collegamenti RF ad alta velocità tra server e dispositivi di comunicazione per garantire l'integrità del segnale4.



Catalogo Prodotti:

Adattatore RF
Assemblaggi cavi RF
Sigillature ermetiche vetro-metallo
Connettore serie J30J
Giunti rotanti a microonde
Adattatore da guida d'onda a coassiale
Connettore RF SMA/SSMA
Connettore RF SMP/SSMP
Connettore RF MCX/MMCX
Connettore RF TNC
Connettore RF tipo N
Connettore BNC



Connettori a onde millimetriche (2,4 mm, 2,92 mm)

Imballaggio e Consegna:
* Cartone standard per esportazione



* Secondo le esigenze dei clienti
NOTA: Abbiamo oltre 10.000 tipi di connettori di tipo N, se il connettore che stai utilizzando non viene trovato, ti preghiamo di contattarci con i tuoi dettagli.
