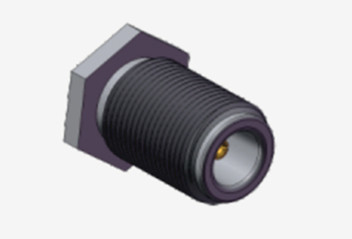

N connettore coaxiale RF con paratia femminile placcata in nichel con micro strisce

N Female Nickel Plated Bulkhead RF Coaxial Connector With Microstrip
N Female Nickel Plated Bulkhead RF Coaxial Connector With Microstrip N Female Nickel Plated Bulkhead RF Coaxial Connector With Microstrip

Grande immagine :  N connettore coaxiale RF con paratia femminile placcata in nichel con micro strisce Miglior prezzo

Dettagli:
Luogo di origine: Cina
Marca: ELT (Elite)
Certificazione: ISO-9001-2015
Numero di modello: N-KYD17
Termini di pagamento e spedizione:
Quantità di ordine minimo: 100 pezzi
Prezzo: Negoziabile
Imballaggi particolari: Cartone di esportazione standard
Tempi di consegna: Entro 5-7 giorni lavorativi (per le scorte)
Termini di pagamento: T/T, L/C, Western Union
Capacità di alimentazione: 1,000000 pezzi al mese
Descrizione di prodotto dettagliata
Nome del prodotto: Tipo rf Conector coassiale di N Cloruro di sodio: di larghezza superiore a 30 cm
Genere: Femmina Intervallo di frequenza: DC~11GHz
Modello: N-KYD17 Impedenza: 50Ω
Nome del prodotto: Tipo connettore coassiale di N di rf
Evidenziare:

N connettore RF a paratia femminile

,

Connettore coassiale nichelato

,

Adattatore coassiale RF a microstriscia

Connettore coassiale RF per bulkhead placcato nichel femmina N con microstrip

I connettori di tipo N presentano interfacce filettate che garantiscono un accoppiamento sicuro, unite a un'eccezionale resistenza alle vibrazioni e prestazioni elettriche ottimizzate. Mentre la loro gamma di frequenza tipica si estende fino a 11 GHz, i nostri modelli avanzati supportano operazioni fino a 18 GHz. Questi connettori dimostrano un'ampia compatibilità con vari tipi di cavi RF e sono ampiamente utilizzati in settori tra cui l'ingegneria aerospaziale, i sistemi radar, la tecnologia a microonde, le telecomunicazioni digitali e le apparecchiature di test ad alta frequenza.

Offriamo connettori e adattatori di tipo N completamente personalizzabili, su misura per diverse specifiche. Sia che richiediate configurazioni dritte o ad angolo retto, design a montaggio su pannello o su chassis, le nostre soluzioni possono essere ingegnerizzate con precisione per soddisfare le vostre esigenze applicative uniche.

N connettore coaxiale RF con paratia femminile placcata in nichel con micro strisce



Specifiche

Nota: I dati specifici del modello si basano sui dati del foglio delle specifiche del prodotto.

Caratteristiche Elettriche
Impedenza 50Ω
Gamma di Frequenza DC~11GHz(Max.18GHz)
Tensione Nominale 1000VRMS*(Max.Livello del Mare)
Resistenza di Tensione Dielettrica 1500VRMS*(Max.Livello del Mare)
Resistenza di Isolamento ≥5000MΩ
Resistenza del Centro Conduttore Esterno ≤0.5mΩ
Conduttore Centrale ≤1.5mΩ
VSWR ≤1.3
Caratteristiche Materiali e Meccaniche
Conduttore Centrale Maschio Ottone,

Placcato Nichel

Femmina Bronzo Fosforoso,

Placcato Nichel

Contatto Elastico Bronzo Fosforoso Placcato Nichel
Guscio / Alloggiamento Ottone, Acciaio Inossidabile

Placcato Nichel

Morsetto Cavo Ottone Placcato Nichel
Isolatore PTFE
Guarnizione Gomma Siliconica
Durata 500 Cicli

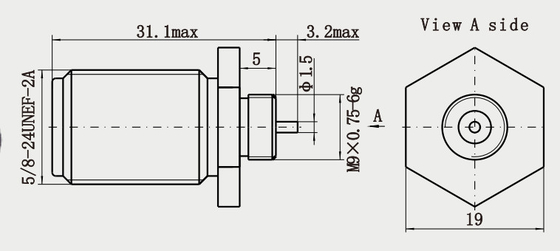

Disegno Dettagliato

N connettore coaxiale RF con paratia femminile placcata in nichel con micro strisce

Caratteristiche:

1. Compatibilità e Flessibilità
Adatto per una varietà di cavi: può abbinare cavi semi-flessibili, semi-rigidi, flessibili, ecc., coprendo diversi scenari applicativi (es. strumenti di test, stazioni base, sistemi radar).
Personalizzazione: Tipo di interfaccia, gamma di frequenza, materiale (es. acciaio inossidabile resistente alla corrosione), trattamento superficiale (es. placcato oro, placcato rodio) possono essere personalizzati in base ai requisiti.
2. Scenari applicativi tipici
Campo delle comunicazioni: comunicazioni a microonde, comunicazioni satellitari, stazioni base 5G/6G, collegamento Fiber-to-Antenna.
Test e misurazione: interfaccia RF di analizzatori di rete vettoriali, analizzatori di spettro, generatori di segnale e altre apparecchiature.
Industria e Aerospaziale: sistemi radar, apparecchiature di test ad alta frequenza, comunicazioni aeree, sistemi di controllo industriale.
Ricerca industriale e scientifica: esperimenti RF, test di dispositivi a microonde, trasmissione ad alta velocità in data center ad alte prestazioni.



Applicazioni:

1. Industria e Aerospaziale
Sistemi radar: utilizzati per collegare moduli ricetrasmettitori radar e antenne, adattandosi alle esigenze di trasmissione di segnali ad alta potenza e alta frequenza14.
Apparecchiature di test ad alta frequenza: nei sistemi di comunicazione industriale e di test, i connettori N forniscono connessioni affidabili resistenti alle vibrazioni, impermeabili e antipolvere14.
Apparecchiature avioniche: utilizzate nei sistemi di comunicazione e navigazione a bordo, adattandosi a temperature estreme e ambienti di shock meccanico14.
2. Industria e Ricerca
Esperimenti a microonde e R&S RF: Supporto per test di segnali ad alta frequenza e integrazione di apparecchiature in ambienti di laboratorio, come progettazione di antenne e analisi di materiali14.
Data center ad alte prestazioni: per collegamenti RF ad alta velocità tra server e dispositivi di comunicazione per garantire l'integrità del segnale4.



Catalogo Prodotti:

Adattatore RF
Assemblaggi Cavi RF
Sigillature Ermetiche Vetro-Metallo
Connettore Serie J30J
Giunti Rotanti a Microonde
Adattatore Waveguide a Coassiale
Connettore RF SMA/SSMA
Connettore RF SMP/SSMP
Connettore RF MCX/MMCX
Connettore RF TNC
Connettore RF Tipo N
Connettore RF BNC



Connettori Onde Millimetriche (2.4mm, 2.92mm)

Imballaggio e Consegna:
* Cartone Standard per Esportazione



* Secondo le esigenze dei clienti
NOTA: Abbiamo oltre 10.000 tipi di  Connettore Tipo N, se il connettore che stai utilizzando non viene trovato, ti preghiamo di contattarci con i tuoi dettagli
.
