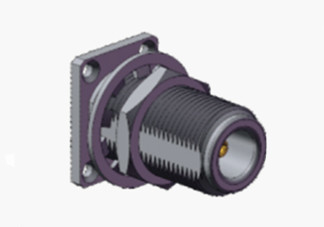

N 4 fori paratia di flangia con connettore coassiale RF nickellato con microstrip

N 4-hole Flange Bulkhead Nickel Plated RF Coaxial Connector With Microstrip
N 4-hole Flange Bulkhead Nickel Plated RF Coaxial Connector With Microstrip N 4-hole Flange Bulkhead Nickel Plated RF Coaxial Connector With Microstrip

Grande immagine :  N 4 fori paratia di flangia con connettore coassiale RF nickellato con microstrip Miglior prezzo

Dettagli:
Luogo di origine: Cina
Marca: ELT (Elite)
Certificazione: ISO-9001-2015
Numero di modello: N-KYFD
Termini di pagamento e spedizione:
Quantità di ordine minimo: 100 pezzi
Prezzo: Negoziabile
Imballaggi particolari: Cartone di esportazione standard
Tempi di consegna: Entro 5-7 giorni lavorativi (per le scorte)
Termini di pagamento: T/T, L/C, Western Union
Capacità di alimentazione: 1,000000 pezzi al mese
Descrizione di prodotto dettagliata
Nome del prodotto: Tipo rf Conector coassiale di N Cloruro di sodio: di larghezza superiore a 30 cm
Impedenza: 50Ω Intervallo di frequenza: DC~11GHz
Modello: N-KYB2 Genere: Femmina
Materiale: di ottone Isolatore: PTFE
Durabilità: 500 cicli Nome del prodotto: Tipo connettore coassiale di N di rf
Evidenziare:

Connettore flangiato a 4 fori N per paratia

,

Connettore coassiale nichelato di rf

,

Adattatore coassiale RF a microstriscia

Connettore coassiale RF N a 4 fori con flangia, nichelato, per microstrip

I connettori di tipo N sono dotati di meccanismi di accoppiamento a vite, che offrono una robusta resistenza alle vibrazioni e prestazioni elettriche superiori. Con una gamma di frequenza che si estende fino a 18 GHz, i nostri modelli superano la valutazione tipica standard di 11 GHz. Questi connettori dimostrano un'ampia compatibilità con vari tipi di cavi RF e sono ampiamente utilizzati in settori quali avionica, ingegneria aerospaziale, sistemi radar, tecnologia a microonde, telecomunicazioni digitali e apparecchiature di test ad alta frequenza.

Siamo specializzati nella produzione di soluzioni N su misura, adattandoci alle esigenze specifiche dei clienti, sia che richiedano configurazioni dritte o ad angolo retto, a pannello, a telaio o a flangia.



Specifiche

Nota: i dati specifici del modello si basano sui dati del foglio delle specifiche del prodotto.

Caratteristiche Elettriche
Impedenza 50Ω
Gamma di Frequenza DC~11GHz(Max.18GHz)
Tensione Nominale 1000VRMS*(Max.Livello del mare)
Resistenza di tensione dielettrica 1500VRMS*(Max.Livello del mare)
Resistenza di isolamento ≥5000MΩ
Resistenza del centro Conduttore esterno ≤0.5mΩ
Conduttore centrale ≤1.5mΩ
VSWR ≤1.3
Caratteristiche Materiali e Meccaniche
Conduttore centrale Maschio Ottone, placcato oro
Femmina Bronzo fosforoso, placcato oro
Contatto resiliente Bronzo fosforoso Passivato nichelato
Guscio / Alloggiamento Ottone acciaio inossidabile Passivazione placcata oro
Morsetto per cavo Ottone Nichelato
Isolatore PTFE
Guarnizione Gomma siliconica
Durata 500 Cicli





Disegno Dettagliato

N 4 fori paratia di flangia con connettore coassiale RF nickellato con microstrip

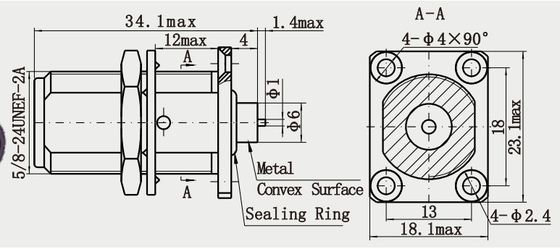

Disegno di contorno:

N 4 fori paratia di flangia con connettore coassiale RF nickellato con microstrip

Caratteristiche:

1. Adattabilità ambientale
Resistenza a vibrazioni e urti: La struttura di bloccaggio filettata resiste efficacemente alle vibrazioni meccaniche e agli urti, adatta ad ambienti difficili (ad es. aerospaziale, apparecchiature industriali).
Intervallo di temperatura: Tipicamente stabile nell'intervallo da -55°C a +125°C, alcuni prodotti di grado industriale sono resistenti a temperature estreme.
Livello di protezione: Design impermeabile e antipolvere opzionale (ad es. IP67/IP68), adatto per ambienti esterni o umidi.
2. Compatibilità e Flessibilità
Adattabile a una varietà di cavi: può essere abbinato a cavi semi-flessibili, semi-rigidi, flessibili, ecc., coprendo diversi scenari applicativi (ad es. strumenti di test, stazioni base, sistemi radar).
Personalizzazione: Il tipo di interfaccia, la gamma di frequenza, il materiale (ad es. acciaio inossidabile resistente alla corrosione), il trattamento superficiale (ad es. placcato oro, placcato rodio), ecc. possono essere personalizzati in base ai requisiti.



Applicazioni:

1. Industria e Ricerca
Sperimentazione a microonde e R&S RF: Supporta test di segnali ad alta frequenza e integrazione di apparecchiature in ambienti di laboratorio, come la progettazione di antenne e l'analisi dei materiali14.
Data center ad alte prestazioni: per collegamenti RF ad alta velocità tra server e dispositivi di comunicazione per garantire l'integrità del segnale4.
2. Altri scenari speciali
Sorveglianza wireless all'aperto: Nei sistemi di sicurezza, i connettori di tipo N sono adattati a pioggia e neve tramite design impermeabile (ad es. montaggio a flangia)14.
Applicazioni ad alta potenza: come forni a microonde, apparecchiature di riscaldamento RF, i connettori N possono sopportare trasmissioni ad alta potenza14



Catalogo Prodotti:

Adattatore RF
Assemblaggi cavi RF
Sigilli ermetici vetro-metallo
Connettore serie J30J
Giunti rotanti a microonde
Adattatore da guida d'onda a coassiale
Connettore RF SMA/SSMA
Connettore RF SMP/SSMP
Connettore RF MCX/MMCX
Connettore RF TNC
Connettore RF tipo N

Connettori a onde millimetriche (2,4 mm, 2,92 mm)



Imballaggio e Consegna:

* Cartone standard per esportazione
* Secondo le esigenze dei clienti



NOTA:
Abbiamo oltre 10.000 tipi di Tipo N Connettore, se il connettore che stai utilizzando non viene trovato, ti preghiamo di contattarci con i tuoi dettagli
dettagli.
