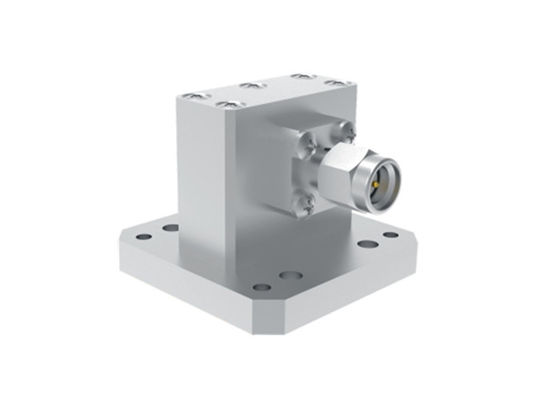

6GHz~18GHz WRD650 a SMA Maschio Guida d'onda ad angolo destro ad adattatore coassiale SMA/WRD650-JF
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | WRD650 Guida d'onda per adattatori coassiali | Materiale: | Altri prodotti |
|---|---|---|---|
| Cloruro di sodio: | di larghezza superiore a 30 cm | Intervallo di frequenza: | 6 GHz-18 GHz |
| Collegamento: | SMA maschio | Vswr: | 1.4 |
| Dimensione della guida d'onda: | WRD650 | Stile del corpo: | Angolo retto |
6GHz~18GHz WRD650 a SMA Maschio Guida d'onda ad angolo destro ad adattatore coassiale
La frequenza dicon una lunghezza massima di 20 mm o piùtrattati da:Elite Electronic(Copertura ELT5.4 GHz-110 GHz. Con elevata affidabilità, piccole dimensioni e prestazioni eccellenti, è ampiamente utilizzato nelle apparecchiature di misurazione a microonde e di onde millimetriche.con una lunghezza massima non superiore a 50 mm,L'interfaccia di connessione terminale coassiale include:N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 e microstrip. Gli adattatori da guida d'onda a coassiale sono divisi in due tipi: lancio a fine e lancio ad angolo retto dall'orientamento dell'interfaccia.una struttura ad alta potenza.
Specificità delSMA/WRD650-JF:
| Nome del prodotto | WRD650 a SMA Guida d'onda maschile ad adattatori coassiali |
| Numero modello. | SMA/WRD650-JF |
| Tipo coassiale | SMA maschile |
| Dimensione della guida d'onda | WRD650 |
| Stile del corpo | Angolo retto |
| Intervallo di frequenza6 | 6 GHz-18 GHz |
| Impedenza SMA | 50 Ohm |
| VSWR | 1.4 |
Vantaggi:
-I nostri adattatori a guida d'onda sono di elevata affidabilità, dimensioni in miniatura e prestazioni eccellenti, il che li rende ampiamente adottati nei dispositivi di misurazione a microonde e a onde millimetriche, ecc.

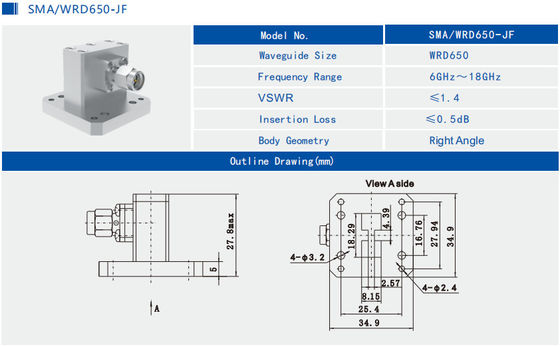

Disegno di contorno e immaginiWRD650 a SMA Guida d'onda maschile ad adattatore coassialeSMA/WRD650-JF:
RelazioneGuida d'onda WRD agli adattatori coassiali di Elite Electronic.
| Numero di modello | Descrizione | Nota |
| N/WRD500-KF1 | WRD500 a N Adapter di lancio femminile di tipo | 6 GHz~18 GHz |
| K/WRD180-KF | WRD180 a K2.92mm adattatori femminili ad angolo retto | 18 GHz ~ 40 GHz |
| SMA/WRD750-JF | WRD750 ad SMA adattatori maschili ad angolo retto | 7.5 GHz~18 GHz |
| Tipo personalizzato | Le dimensioni personalizzate sono accettabili |
Riferimenti incrociati delle norme di guida d'onda
| Norme cinesi | Norme internazionali | Intervallo di frequenza (GHz) |
| BJ84 | WR112 | 6.57-9.99 |
| BJ100 | WR90 | 8.20 a 12.5 |
| BJ120 | WR75 | 9.84 ~ 15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5 ~ 22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR18 | 39.2-59.6 |
| BJ620 | WR14 | 49.8~75.8 |
| BJ740 | WR12 | 60.5-91.9 |
| BJ900 | WR10 | 73.8~112 |
Nota:
Abbiamo più di 1000 tipi diGuida d'onda per gli adattatori coassialiper scegliere, se l'adattatore che sta utilizzando non è stato trovato, si prega di contattarci con i suoi dettagli.La dimensione ODM è benvenuta.
