9.84GHz~15GHz WR75 BJ120 Da SMA Femmina End Launch Waveguide To Coax Adapter Ottone SMA/BJ120-KFE
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | WR75 Guida d'onda ad adattatori coassiali | Materiale: | Ottone |
|---|---|---|---|
| Placcatura: | Oro placcato | Gamma di frequenza: | 9.84 GHz-15 GHz |
| Connettore: | SMA Femmina | VSWR: | 1.25 |
| Dimensione della guida d'onda: | WR75 | Stile del corpo: | Fine del lancio |
| Evidenziare: | Adattatore guida d'onda WR75 a SMA,Adattatore coassiale a guida d'onda 9.84-15GHz,Adattatore a lancio finale in ottone BJ120 |
||
9.84GHz~15GHz WR75 Da SMA Femmina Lancio Finale Guida d'onda a Adattatore Coassiale
La frequenza di adattatori guida d'onda a coassiali elaborati da Elite Electronic (ELT) coprono 5.4GHz-110GHz. Con alta affidabilità, dimensioni ridotte ed eccellenti prestazioni, è ampiamente utilizzato nelle apparecchiature di misurazione a microonde e a onde millimetriche. La guida d'onda ha guide d'onda rettangolari standard e a doppia cresta, e guide d'onda non standard possono essere personalizzate in base alle esigenze dell'utente. L'interfaccia di connessione coassiale include N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 e microstrip. Gli adattatori guida d'onda a coassiali sono divisi in due tipi: lancio finale e lancio ad angolo retto dall'orientamento dell'interfaccia. Tra questi, il tipo di lancio RA può anche essere utilizzato come una struttura ad alta potenza.
Specifiche di SMA/BJ120-KFE:
| Nome prodotto | Adattatori guida d'onda WR75 a SMA femmina a coassiali |
| N. Modello | SMA/BJ120-KFE |
| Tipo coassiale | SMA Femmina |
| Dimensione guida d'onda | WR75 |
| Stile corpo | Lancio finale |
| Intervallo di frequenza | 9.84GHz-15GHz |
| Impedenza | 50 Ohm |
| VSWR | 1.25 |
Vantaggi:
-I nostri adattatori per guide d'onda sono di alta affidabilità, dimensioni miniaturizzate ed eccellenti prestazioni, ecc., il che li rende ampiamente adottati in dispositivi di misurazione a microonde e a onde millimetriche, ecc.

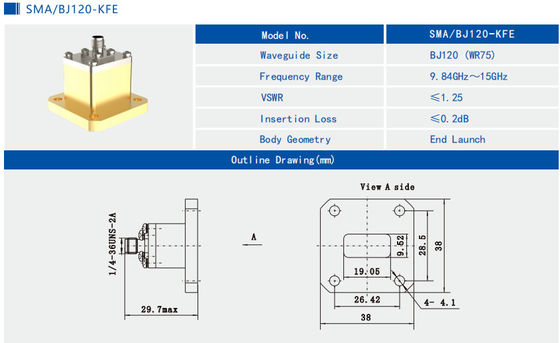

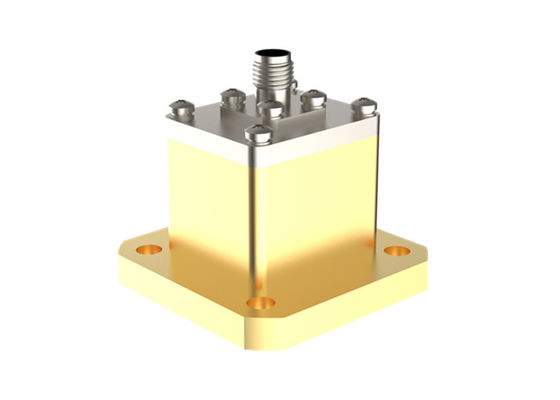

Disegno schematico e immagini di Adattatore guida d'onda WR75 a SMA femmina a coassiali SMA/BJ120-KFE:
Correlati Adattatori guida d'onda SMA femmina a coassiali di Elite Electronic.
| Numero modello | Descrizione | Nota |
| SMA/BJ100-KFE2 | Adattatori ad angolo retto WR90 a SMA femmina | SMA/BJ120-KF6 |
| SMA/BJ100-KF6 | Adattatori WR90 a SMA femmina ad angolo retto8.2GHz~12.5GHz | SMA/BJ120-KF6 |
| Adattatori ad angolo retto WR75 a SMA femmina | 9.84GHz~15GHz | SMA/BJ140-KFE |
| Adattatori a lancio finale WR62 a SMA femmina | 11.9GHz~18GHz | SMA/BJ180-KFE5 |
| Adattatori ad angolo retto WR62 a SMA femmina | 11.9GHz~18GHz | SMA/BJ180-KFE5 |
| Adattatori a lancio finale WR51 a SMA femmina | 14.5GHz~22GHz | Riferimenti incrociati della guida d'onda Standard |
| Adattatori ad angolo retto WR51 a SMA femmina | 14.5GHz~22GHz | Riferimenti incrociati della guida d'onda Standard |
Standard cinese
| Standard internazionale | Intervallo di frequenza (GHz) | BJ84 |
| WR112 | 6.57~9.99 | BJ100 |
| WR90 | 8.20~12.5 | BJ120 |
| WR75 | 9.84~15.0 | BJ140 |
| WR62 | 11.9~18.0 | BJ180 |
| WR51 | 14.5~22.0 | BJ220 |
| WR42 | 17.6~26.7 | BJ260 |
| WR34 | 21.7~33.0 | BJ320 |
| WR28 | 26.5~40.0 | BJ400 |
| WR22 | 32.9~50.1 | BJ500 |
| WR19 | 39.2~59.6 | BJ620 |
| WR15 | 49.8~75.8 | BJ740 |
| WR12 | 60~90 | BJ900 |
| WR10 | 74~110 | NOTA: |
Abbiamo oltre 1.000 tipi di
Adattatori guida d'onda a coassiali tra cui scegliere, se l'adattatore che stai utilizzando non viene trovato, ti preghiamo di contattarci con i tuoi dettagli. La dimensione ODM è benvenuta.
