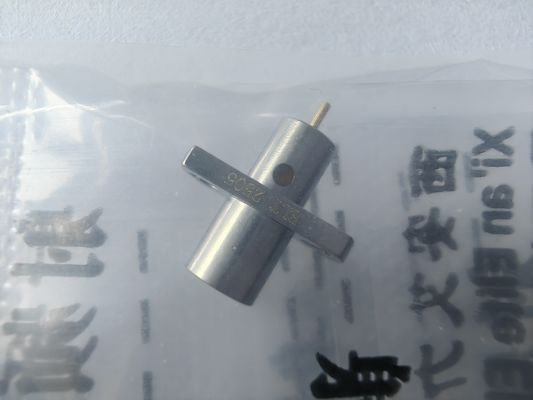

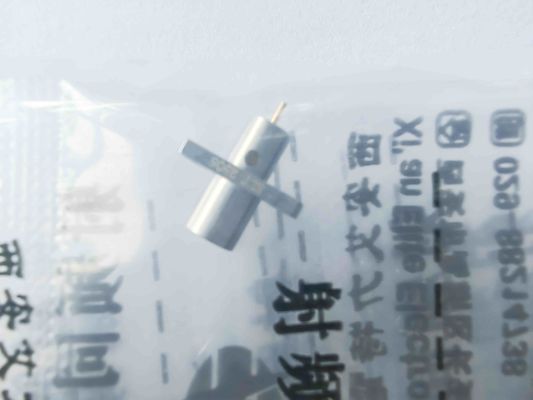

Connettore Microstrip SMP maschio in acciaio inossidabile, montaggio a flangia a 2 fori, con arresto completo e frequenza fino a 18 GHz

Sono ora online in chat
Certificazione
La CINA Xi'an Elite Electronics Co., Ltd. Certificazioni
La CINA Xi'an Elite Electronics Co., Ltd. Certificazioni
Il prodotto era esattamente come previsto e di alta qualità. Assista era eccellente. Definitivamente ordinerà da ancora.

—— Gregory, U.S.A.

Ha capito i miei requisiti ed ha cercato le giuste parti.

—— Ian, Nuova Zelanda

È stato un grande piacere che tratta con voi e vi ringrazia per il vostri aiuto e suggerimento. Speri che ci sia più copperation nell'immediato futuro.

—— Terence, Singapore

I connettori di SMP sono alta qualità, il tasso di perdita possono raggiungere 1*10^-9 mbar*l/s. molto con così prezzo economico.

—— Jonh, Stati Uniti

Venditore professionista

—— Abdu, Arabia Saudita

Ho i tuoi connettori ad alta frequenza e sono davvero buoni!

—— Jacky, Corea

Abbiamo testato i cavi e funzionano tutti come previsto.

—— Josh, Regno Unito

Connettore Microstrip SMP maschio in acciaio inossidabile, montaggio a flangia a 2 fori, con arresto completo e frequenza fino a 18 GHz

Stainless Steel SMP Male Plug 2 Hole Flange Mount Full Detent Microstrip Connector With Frequency Up To 18GHz
Stainless Steel SMP Male Plug 2 Hole Flange Mount Full Detent Microstrip Connector With Frequency Up To 18GHz Stainless Steel SMP Male Plug 2 Hole Flange Mount Full Detent Microstrip Connector With Frequency Up To 18GHz Stainless Steel SMP Male Plug 2 Hole Flange Mount Full Detent Microstrip Connector With Frequency Up To 18GHz Stainless Steel SMP Male Plug 2 Hole Flange Mount Full Detent Microstrip Connector With Frequency Up To 18GHz

Grande immagine :  Connettore Microstrip SMP maschio in acciaio inossidabile, montaggio a flangia a 2 fori, con arresto completo e frequenza fino a 18 GHz Miglior prezzo

Dettagli:
Luogo di origine: Xi'an, Cina
Marca: ELT
Certificazione: ISO Certificates
Numero di modello: SMP-JFD30G-F
Termini di pagamento e spedizione:
Quantità di ordine minimo: 50
Prezzo: Depending on the quantity
Imballaggi particolari: 1 pezzo/sacchetto di plastica; 10 pezzi/sacchetto di plastica più grande; 100 pezzi/cartone
Tempi di consegna: 8-10 settimane dopo il pagamento
Termini di pagamento: T/T o LC
Capacità di alimentazione: Come requisiti
Descrizione di prodotto dettagliata
Nome del prodotto: Connettore RF SMP flangiato a 2 fori Modello: SMP-JFD30G-F
Gamma di frequenza: 0,3 MHz-18 GHz, 40 GHz Alloggiamento: Acciaio inossidabile, Passività
Contatti: Lega di rame, pallinatura in oro Modulo di interfaccia: Detenzione completa
Impedenza: 50Ω Resistenza di isolamento: >5000MΩ
DWV: 500 V Stile di montaggio: Montaggio su flangia a 2 fori
Isolante: PTFE Profondità di coinvolgimento: 2,79 mm
Temperatura: -55℃~+125℃ Azione: Non disponibile
Contatti: Legatura di rame, placcatura d'oro Impedenza: 50Ω
Alloggiamento: Acciaio inossidabile, passività
Evidenziare:

Spina maschio SMP Full Detent

,

Spina maschio SMP 2 fori

,

Connettore Microstrip SS Full Detent

Descrizione del prodotto:

Il connettore RF SMP è un connettore coassiale RF subminiaturizzato a innesto progettato per applicazioni ad alta frequenza fino a 40 GHz. È noto per le sue dimensioni compatte e le prestazioni affidabili, che lo rendono ideale per l'uso in vari dispositivi elettronici, sistemi, comunicazioni, stacom, radar e così via per la connessione tra schede. Può risparmiare un maggiore spazio di montaggio per realizzare la connessione di schede ad alta densità. Il connettore RF SMP maschio ha tre strutture: full detent, limited detent (chiamato anche semi detent, half detent) e smooth bore (incluso catcher's mitt).


In base alla diversa applicazione d'uso, l'utente può scegliere il connettore RF SMP maschio con diverse strutture. Quando l'utente non necessita dell'interferenza di frequenza, può scegliere il full detent. Il full detentha la massima forza di ritenzione della connessione, le migliori prestazioni di resistenza alle vibrazioni e agli urti. È comunemente usato per la connessione di cavi.


Quando l'utente necessita di molteplici inserzioni, può utilizzare il limited detent (chiamato anche semi detent, half detent). Tla forza di ritenzione è di base mediasulla struttura smooth bore. È ampiamente utilizzato per l'assemblaggio di PCB e connessioni blind mating.


Quando l'utente necessita di più o deve assemblare molti connettori SMP board-to-board, può scegliere la struttura smooth bore. Lo smooth boreha le stesse forze di ingaggio e disingaggio e consente disallineamenti assiali e radiali. È spesso utilizzato nelle connessioni blind mating.


Dimensioni esterne del connettore maschio SMP in acciaio inossidabile Full Detent (Unità: mm):SMP-JFD30G-F

Per il maschio in acciaio inossidabileconnettore RF SMPConnettore con flangia a 2 fori: serie SMP-JFD30G, abbiamo anche il tipo smooth bore SMP-JFD30G-S.

Connettore Microstrip SMP maschio in acciaio inossidabile, montaggio a flangia a 2 fori, con arresto completo e frequenza fino a 18 GHz


Altro acciaio inossidabileMaschioconnettore RF SMPConnettore con flangia a 2 foriModello simile: Serie SMP-JFD

Connettore Microstrip SMP maschio in acciaio inossidabile, montaggio a flangia a 2 fori, con arresto completo e frequenza fino a 18 GHz


Nota3: Profondità di ingaggio: 2,79 mm

Connettore Microstrip SMP maschio in acciaio inossidabile, montaggio a flangia a 2 fori, con arresto completo e frequenza fino a 18 GHz

Nota1: Profondità di ingaggio: 2,79 mm

Connettore Microstrip SMP maschio in acciaio inossidabile, montaggio a flangia a 2 fori, con arresto completo e frequenza fino a 18 GHz


Altri prodotti, si prega di contattarci liberamente per il catalogo prodotti sales3@xa-elite.com.cn

Applicazioni:

Xi'an Elite Electronic è un produttore leader di connettori e adattatori RF, componenti per microonde/guide d'onda e assemblaggi di cavi, al servizio dell'aerospaziale, dell'aviazione, della navigazione, delle telecomunicazioni satellitari, del radar,comunicazionicampi da oltre 23 anni.

Connettore Microstrip SMP maschio in acciaio inossidabile, montaggio a flangia a 2 fori, con arresto completo e frequenza fino a 18 GHz

Personalizzazione:

Servizi di personalizzazione del prodotto per connettore RF SMP:

Marca:ELT

MOQ:200 pezzi

Prezzo: A seconda della quantità

Si prega di inviarci il disegno o i dettagli e il nostro ingegnere organizzerà la valutazione o raccomanderemo il modello alternativo o forniremo la nostra soluzione.

Imballaggio e spedizione:

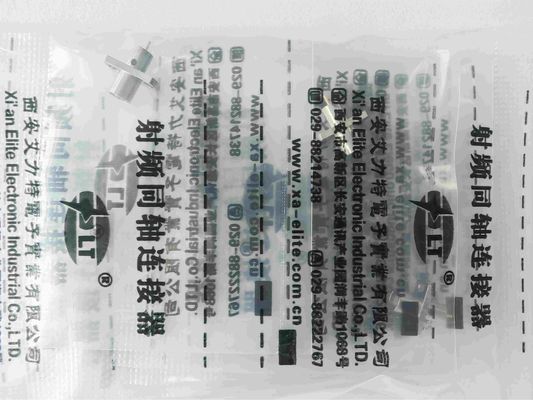

Imballaggio perconnettore RF SMP:

1 pezzo/piccola busta di plastica

10 pezzi/busta di plastica più grande

100 pezzi/scatola di cartone


Ilconnettore RF SMPviene fornito in modo sicuro in una piccola scatola di cartone per garantirne la protezione durante la spedizione. La scatola è etichettata con il nome del prodotto e le specifiche per una facile identificazione.

Connettore Microstrip SMP maschio in acciaio inossidabile, montaggio a flangia a 2 fori, con arresto completo e frequenza fino a 18 GHz

Per la spedizione, il connettore RF SMP è posto in un cartone. Forniremo il numero di tracciamento dopo la spedizione.
