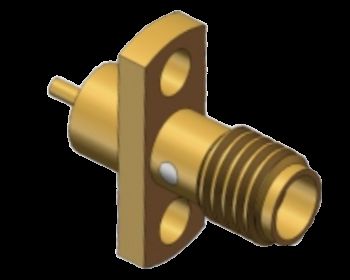

50 Ohm Flange Mount SSMA / Mini SMA Female RF Coax Connector fino a 18GHz
|
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | Connettore microstrip femmina SSMA | Modello: | SSMA-KFD2 |
|---|---|---|---|
| Gamma di frequenza: | 0,3 MHz-18 GHz | Impedenza: | 50Ω |
| Tensione nominale: | 250v | DWV: | 750 V |
| Resistenza di isolamento: | ≥5000MΩ | Direttore Centrale: | Lega di rame, placcato oro |
| Conduttore esterno: | Lega di rame, placcato oro | Metodo di montaggio: | Montaggio su flangia a 2 fori |
| Isolanti: | PTFE | Campioni: | In magazzino, disponibile |
| Evidenziare: | 50 Ohm SSMA RF Connector,Mini SMA Female RF Connector,Connettore coassiale RF SSMA |
||
Connettore RF Coassiale Microstrip SSMA / Mini SMA con Flangia da 2 Fori fino a 18GHz
Specifiche del Prodotto
| Attributo | Valore |
|---|---|
| Nome Prodotto | Connettore Microstrip SSMA Femmina |
| Modello | SSMA-KFD2 |
| Gamma di Frequenza | 0.3MHz-18GHz |
| Impedenza | 50Ω |
| Tensione Nominale | 250v |
| Tensione di Prova | 750V |
| Resistenza di Isolamento | ≥5000MΩ |
| Conduttore Centrale | Lega di Rame, Placcato Oro |
| Conduttore Esterno | Lega di Rame, Placcato Oro |
| Metodo di Montaggio | Flangia da 2 Fori |
| Isolanti | PTFE |
| Campioni | Disponibile in Magazzino |
Panoramica del Prodotto
I connettori coassiali RF della serie SSMA sono versioni compatte dello standard di interfaccia SMA, circa il 70% delle dimensioni dei connettori SMA tradizionali. Questi connettori ad alte prestazioni sono caratterizzati da:
- Dimensioni compatte con ampia capacità di banda di frequenza
- Prestazioni meccaniche ed elettriche superiori
- Alta affidabilità in applicazioni esigenti
- Connessione filettata (10-36UNF-2)
- Impedenza caratteristica di 50Ω
- Funzionamento in frequenza fino a 30GHz
Ideali per la trasmissione di segnali a microonde ad alta precisione, i connettori SSMA sono ampiamente utilizzati nei settori delle comunicazioni a microonde, delle apparecchiature di misurazione, aerospaziale, radar ed elettronica.
Disponiamo di strutture quali connettori per cavi a crimpare, connettori per cavi a saldare, connettori per cavi a morsetto, connettori con flangia da 2 fori, connettori con flangia da 4 fori, connettori per PCB a foro passante con 4 gambe e saldatura, connettori bulkhead, adattatori SSMA in serie, adattatori SSMA tra serie.
Dimensioni dell'Interfaccia
Dimensioni Flangia da 2 Fori: SSMA-KFD2
Dimensioni esterne dei connettori RF coassiali microstrip SSMA femmina in lega di rame con flangia da 2 fori (Unità: mm)
Variazioni Disponibili
Offriamo modelli simili con:
- Alloggiamento in lega di rame o acciaio inossidabile
- Diverse lunghezze totali
- Varie lunghezze di isolante/superficie convessa metallica
- Diverse lunghezze e diametri dei pin (0.88mm, 0.6mm, 0.5mm, 0.3mm, ecc.)
Altri modelli simili o più modelli, si prega di consultare il nostro catalogo. Per ogni modello nel nostro catalogo, alcuni li abbiamo in magazzino, alcuni non sono in magazzino, ma la maggior parte di essi possiamo organizzarne la produzione il prima possibile.
Applicazioni
Xi'an Elite Electronic è un produttore leader di soluzioni di interconnessione sistematiche al servizio di:
- Sistemi aerospaziali e aeronautici
- Apparecchiature di navigazione e radar
- Sistemi di comunicazione
- Strumenti di misurazione
- Applicazioni elettroniche
I nostri prodotti di alta qualità utilizzano i migliori materiali e processi rigorosi per garantire durata e affidabilità in ambienti difficili.
Imballaggio e Spedizione
Imballaggio: Ogni connettore RF coassiale SSMA con flangia è accuratamente imballato in cartoni protettivi per garantire un transito sicuro.
Spedizione: Utilizziamo servizi di corriere affidabili con numeri di tracciamento forniti per tutte le spedizioni per garantire una consegna rapida e sicura.
