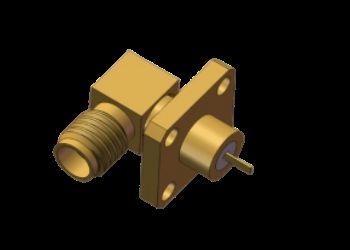

Jack SSMA ad angolo destro con connettore coassiale RF femminile 4 buchi montato con microflanca piatta per telecomunicazioni
|
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | Connettore coassiale RF SSMA | Stile: | Angolo retto |
|---|---|---|---|
| Modello: | SSMA-KWFD18 | Gamma di frequenza: | 0.3MHz-18GHz |
| Impedenza: | 50Ω | Tensione nominale: | 250 V |
| DWV: | 750 V | Resistenza di isolamento: | ≥5000MΩ |
| Conduttore centrale: | Leghe di rame placcate d'oro | Direttore esterno: | Leghe di rame placcate d'oro |
| Metodo del supporto: | 4 Montaggio della flangia a buco | Microstriscia piatta: | Dimensione piatta 0,2 × φ0.88 |
| Vite: | 10-36UNS-2 | Isolanti: | PTFE |
| Applicazione: | Satcom, telecomunicazioni, elettronica | ||
| Evidenziare: | Connettore RF a micro strisce,SSMA Jack RF connettore coassiale,4 connettori RF montati su flange a fori |
||
4 fori Flange Mount Right Angle SSMA / Mini SMA RF Coax Microstrip Flat Connector fino a 18GHz
Specificativi del prodotto
| Articolo 2 | Valore |
|---|---|
| Nome del prodotto | RA SSMA Female Microstrip Flat Connector |
| Modello | SSMA-KWFD18 |
| Intervallo di frequenza | 0.3 MHz-18 GHz |
| Impedenza | 50Ω |
| Tensione nominale | 250 V |
| DWV | 750 V |
| Resistenza all'isolamento | ≥ 5000MΩ |
| Direttore centrale | Leghe di rame placcate d'oro |
| Conduttore esterno | Leghe di rame placcate d'oro |
| Metodo di montaggio | 4 Montaggio della flange a buco |
| Isolatori | PTFE |
| Campioni | In magazzino, disponibile |
Visualizzazione del prodotto
I connettori coassiali RF della serie Right Angle SSMA sono versioni compatte dello standard di interfaccia SMA, circa il 70% delle dimensioni dei connettori SMA tradizionali.
- Dimensioni compatte con ampia larghezza di banda di frequenza
- Prestazioni meccaniche ed elettriche superiori
- Alta affidabilità nelle applicazioni più impegnative
- connessione a filo (10-36UNF-2)
- Impedenza caratteristica di 50Ω
- Funzionamento a frequenza fino a 30 GHz
Dimensioni dell'interfaccia
SSMA Connettori montati a flangia a 4 fori ad angolo retto con dimensioni piatte di microstrip SSMA-KWFD18 (unità: mm).
Altri connettori piatti in acciaio inossidabile a 4 fori montati ad angolo destro
Applicazioni
Ideale per la trasmissione di segnali a microonde ad alta precisione in:
- Sistemi di comunicazione a microonde
- Attrezzature di misura
- Applicazioni aerospaziali
- Sistemi radar
- Campi dell'elettronica
Imballaggio e spedizione
Imballaggio:Ogni connettore SSMA a 4 fori montato su una flange a angolo retto è accuratamente confezionato in cartoni protettivi per garantire un transito sicuro.
Spedizione:Utilizziamo servizi di corriere affidabili con numeri di tracciamento per tutte le spedizioni.
Spedizione:Utilizziamo servizi di corriere affidabili con numeri di tracciamento per tutte le spedizioni.
Nota:Per altri modelli simili di connettori ad angolo retto con montaggio a flangia, verificareil nostro catalogoMentre alcuni modelli sono in magazzino, tutti possono essere prodotti rapidamente per soddisfare le esigenze del cliente.
