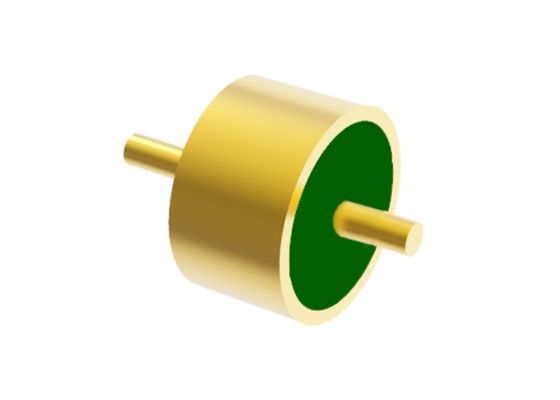

Connettori a tenuta ermetica in vetro su metallo a raggio intero RF Feedthroughs per imballaggi ermetici M2816-29-JH
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | Seal di vetro a metallo ermetico | Spillo: | separare |
|---|---|---|---|
| Opzioni di punta del perno: | Raggio completo | Certificato: | ROHS ISO-9001-2015 |
| Placcatura: | Oro placcato | DC Feedthrus: | Kovar 4J29 |
| Bicchiere: | 7052, 7070 | ERMECITÀ: | 1 x 10-9 cche/sec @ 1 atm |
| Evidenziare: | Connettori in vetro a raggio intero,RF Feedthrough per imballaggi ermetici,Connettori a tenuta ermetica M2816-29-JH |
||
Connettori a tenuta stagna vetro-metallo a raggio completo per imballaggi ermetici RF
Piastra Tenuta vetro-metallo è anche chiamato Isolatore in vetro. Sono principalmente utilizzati per trasmettere segnali a microonde, segnali di potenza e segnali di controllo tra moduli e moduli, moduli e componenti con requisiti di tenuta del gas. Sono uno dei componenti più critici nei componenti di tenuta. Il vetro a bassa costante dielettrica e bassa perdita dielettrica viene utilizzato come materiale isolante e di supporto. L'alloggiamento e il conduttore sono realizzati in
 |
|
lega Kovar sinterizzato ad alta temperatura, e la superficie è placcata in oro. Il conduttore centrale ha una varietà di stili di terminazione come legame con filo d'oro, saldatura e accoppiamento, ecc. Gli isolatori in vetro sono piccoli, leggeri, ermetici, altamente affidabili e sono stati ampiamente utilizzati nelle industrie manifatturiere elettroniche negli ultimi anni.Specifiche:
Nome del prodotto
| Raggio completo | PiastraImpedenza |
| RF | Tipo |
| Singolo | Opzioni punta pin |
| Raggio completo | Piastra |
| Placcato oro | Passanti DC |
| Kovar 4J29 | Materiale del vetro |
|
Colore del vetro
7052 o 7070
|
Verde o Bianco
VSWR
|
| NA | Ermeticità |
|
Tasso di perdita < 1.01325 X 10 |
-3 Pa*cm3/s< 1X 10 |
| ≥300V | Resistenza di isolamento |
| ≥2000MΩ per pin singolo, ≥1000MΩ per multipin, | Temperatura operativa |
| -65℃~+260℃ | Caratteristiche: |
-Ermetico
-Qualità stabile e alta affidabilità
-Piccole dimensioni
-Leggero
-Legame con filo d'oro, saldatura e metodo di accoppiamento a scelta
Applicazione:
Ampia gamma di utilizzo di pacchetti elettronici, satelliti, radar e altri in campo aerospaziale, avionico, automobilistico e altri. Può essere utilizzato con prodotti SMA, onde millimetriche.
Vantaggi:
-Controllo rigoroso delle tolleranze
-Design standard e personalizzato a scelta.
-Placcatura in oro 1.27um
-Grandi scorte per dimensioni standard
-Consegna rapida per prodotti personalizzati
-Prodotti e servizi ad alto rapporto costo-efficacia
Immagine dettagliata
-Placcatura in oro 1.27um
-Grandi scorte per dimensioni standard
-Consegna rapida per prodotti personalizzati
-Prodotti e servizi ad alto rapporto costo-efficacia
Immagine dettagliata

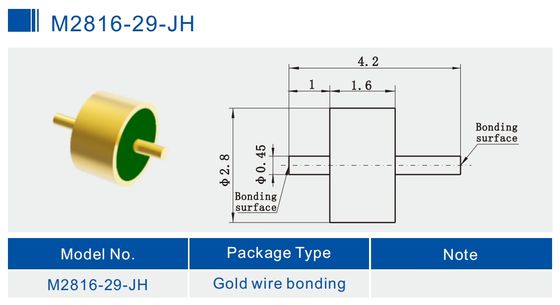

Unità: mm
Elenco prodotti:
Catalog-Glass-to-Metal Hermetic Seals.pdfM2816-29-JH
| Scelta saldatura, accoppiamento e legame | Serie JK DC a pin singolo |
| Scelta saldatura, accoppiamento e legame | Serie JK DC a pin singolo |
| Scelta saldatura e accoppiamento | Serie JK DC a pin singolo |
| Scelta saldatura e legame | Serie JK non standard DC a pin singolo |
| Scelta saldatura e legame | Serie JK non standard DC a pin singolo |
| Scelta saldatura e legame con testa a chiodo | Serie JMC connettore multipin |
|
1-9 pin con scelta 1-3 file
|
Dimensioni personalizzate |
| Benvenute |
NOTA: |
Abbiamo oltre 100.000 tipi di
Connettori a tenuta stagna vetro-metallo, se il connettore che stai utilizzando non viene trovato, ti preghiamo di contattarci con i tuoi dettagli.
