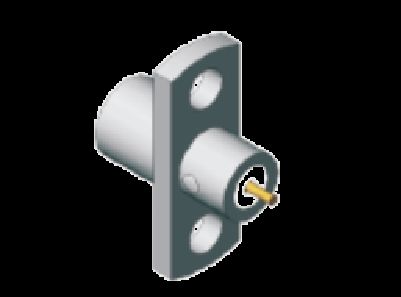

Connettore SMP maschio in acciaio inossidabile, montaggio a pannello con mezzo scatto, connettore SMP a flangia a 2 fori, scatto limitato, frequenza fino a 18 GHz

Descrizione del prodotto:

Il connettore SMP è un connettore coassiale RF subminiaturizzato a innesto progettato per applicazioni ad alta frequenza fino a 40 GHz. È noto per le sue dimensioni compatte e le prestazioni affidabili, che lo rendono ideale per l'uso in vari dispositivi elettronici, sistemi, comunicazioni, stacom, radar e così via per la connessione tra schede. Può far risparmiare spazio di montaggio per realizzare la connessione di schede ad alta densità. La spina maschio ha tre strutture: a scatto completo, a scatto limitato (chiamato anche semi-scatto, mezzo scatto) e foro liscio (compreso il guanto del ricevitore).

In base alle diverse applicazioni di utilizzo, l'utente può scegliere la spina maschio con diverse strutture. Quando l'utente non ha bisogno dell'intersezione di frequenza, può scegliere lo scatto completo. Lo scatto completoha la massima forza di ritenzione della connessione, la migliore resistenza alle vibrazioni e prestazioni agli urti. È comunemente usato per la connessione via cavo.

Quando l'utente ha bisogno di molte inserzioni, può utilizzare lo scatto limitato (chiamato anche semi-scatto, mezzo scatto). Laforza di ritenzione è media in basealla struttura a foro liscio. È ampiamente utilizzato per l'assemblaggio di PCB e le connessioni di accoppiamento cieco.

Quando l'utente ha bisogno di più o deve assemblare molti connettori SMP da scheda a scheda, può scegliere la struttura a foro liscio. Il foro liscioha la stessa forza di innesto e di disinnesto e consente il disallineamento assiale e radiale. Viene spesso utilizzato nelle connessioni di accoppiamento cieco.

La dimensione del contorno del connettore maschio SMP in acciaio inossidabile a scatto limitato (Unità: mm):SMP-JFD127G

Altri acciaio inossidabileConnettore maschio SMP a 2 fori per montaggio a pannelloModello simile: Serie SMP-JFD129G

Altri acciaio inossidabileConnettore maschio SMP a 2 fori per montaggio a pannelloModello simile: Serie SMP-JFD19G, questa serie ha anche l'interfaccia con foro liscio.

Per ulteriori prodotti, contattaci liberamente per il catalogo dei connettori SMP a flangia sales3@xa-elite.com.cn

Applicazioni:

Xi'an Elite Electronic è un produttore leader di connettori e adattatori RF, componenti a microonde/guide d'onda e assemblaggi di cavi, che serve nei settori aerospaziale, aeronautico, della navigazione, satellitare, radar,comunicazionida oltre 23 anni.Personalizzazione:

Sono disponibili servizi di personalizzazione del prodotto per il connettore RF SMP:

Marchio: ELT

MOQ: 200 pezzi

Prezzo: A seconda della quantità

Inviaci il disegno o i dettagli e faremo in modo che il nostro ingegnere organizzi la valutazione o ti consiglieremo il modello alternativo o forniremo la nostra soluzione.

Possiamo anche fornire la personalizzazione per i connettori come

SMA, SSMA, SMP, SSMP(SMPM), CSMP(SMPS), ASMP, N, TNC, TNCA, TMA, BMA, SBMA, 2.92mm, 2.4mm, 1.85mm, connettori Micro D,carichi RF,Antenne, filtri, divisori di potenza, accoppiatori.Imballaggio e spedizione:

Imballaggio per il connettore a flangia RF SMP:

1 pezzo/sacchetto di plastica piccolo

10 pezzi/sacchetto di plastica più grande

100 pezzi/scatola di cartone

Il connettore maschio RF SMP viene imballato in modo sicuro in una piccola scatola di cartone per garantirne la protezione durante la spedizione. La scatola è etichettata con il nome del prodotto e le specifiche per una facile identificazione.

Per la spedizione, il connettore maschio RF SMP viene inserito in un cartone. Forniremo il numero di tracciamento dopo la spedizione.
