Descrizione di prodotto dettagliata
| Nome del prodotto: | Connettore RF SMP | Modello: | SMP-KW506 |
|---|---|---|---|
| Gamma di frequenza: | 0,3 MHz-18 GHz | Alloggiamento: | Lega di rame, placcatura in oro |
| Contatti: | Lega di rame, pallinatura in oro | Isolante: | PTFE |
| Resistenza di isolamento: | >5000MΩ | DWV: | 500 V |
| Impedenza: | 50Ω | Temperatura: | -55℃～+125℃ |
| In magazzino: | >500 pezzi | ||
| Evidenziare: | Connettore femminile SMP ad angolo destro,cavo SMP a Jack rettilineo,connettore RF SMP a 18 GHz |
||
Descrizione del prodotto:
Il connettore RF SMP è un connettore coassiale RF in miniatura, progettato per applicazioni ad alta frequenza fino a 40 GHz.è ideale per le connessioni board-to-board in vari dispositivi elettroniciIl sistema consente di utilizzare un'ampia gamma di dispositivi per la trasmissione di dati, come i sistemi di comunicazione, le comunicazioni, la satcom (comunicazione satellitare), il radar e altri campi correlati.La spina maschile è disponibile in tre configurazioni: distacco completo, distacco limitato (denominato anche semi-distacco o semi-distacco) e apertura liscia (compreso il tipo di guanto del catturatore).- Sì.
In base alle esigenze specifiche dell'applicazione, gli utenti possono selezionare la spina maschile con la configurazione appropriata.Offre la massima forza di ritenzione di connessione, oltre a una resistenza alle vibrazioni e agli urti superiore, che lo rende comunemente utilizzato per i collegamenti di cavi.- Sì.
Per le applicazioni che richiedono cicli di accoppiamento multipli, è adatto il detent limitato (chiamato anche semi-detent o semi-detent).fornisce una forza di ritenzione media ed è ampiamente utilizzata negli assemblaggi di PCB e nelle connessioni a cieco.- Sì.
Quando si assemblano un gran numero diconnettore RF SMPi connettori board-to-board, è preferita la configurazione di foratura liscia, che presenta forze di coinvolgimento e di disconnessione uguali, pur accogliendo disallineamento assiale e radiale,rendendolo una scelta comune per le applicazioni di accoppiamento cieco.
|
Caratteristiche elettriche
|
||
|
Impedenza
|
50Ω
|
|
|
Intervallo di frequenza
|
DC ~ 40 GHz
|
|
|
Tensione nominale
|
170VRMS
|
|
|
Dielettrici Resistenza tensione
|
500VRMS
|
|
|
Resistenza all'isolamento
|
≥ 5000MΩ
|
|
|
|
Conduttore esterno
|
Normale ≤ 2,5 mΩ
|
|
Conduttore centrale
|
Normale ≤ 6mΩ
|
|
|
VSWR
|
≤ 1.3
|
|
| VSWR | DC ~ 18 GHz | 18 GHz ~ 26,5 GHz | 26.5 ~ 40 GHz | |
| Diritta. | ≤ 1.25 | ≤ 1.3 | ≤ 1.4 | |
| Angolo retto | ≤ 1.3 | |||
| Adattatore | ≤ 1.25 | ≤ 1.3 | ≤ 1.4 | |
| Altri | ≤ 1.3 |

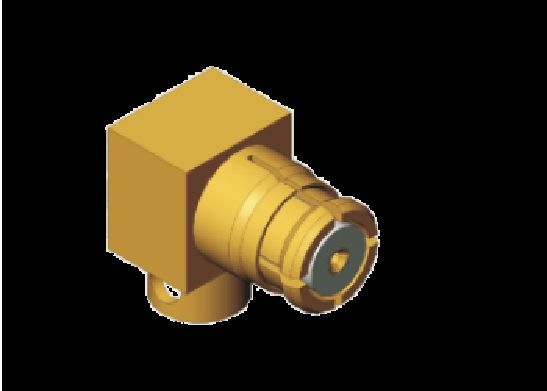

La dimensione di linea diconnettore RF SMPCable di accoppiamento CXN3506, modello:SMP-KW506 Fino a 18 GHz
connettore RF SMPCable Assemblies per il vostro riferimento:
Modello di cavo:CXN 3506
Cable OD:2.3 mm
Colore del cavo:Grigio
Frequenza:fino a 18 GHz
Abbiamo anche una linea retta.connettore RF SMPCable Connector, modello SMP:SMP-K506 Fino a 18 GHz
Modello di cavo:CXN 3506
Cable OD:2.3 mm
Colore del cavo:Grigio
Per ulteriori prodotti, si prega di contattarci liberamente per laconnettore RF SMPCatalogo vendite3@xa-elite.com.cn
Applicazioni:
Xi'an Elite Electronic è uno dei principali produttori di connettori e adattatori RF, componenti a microonde/guida d'onda e assemblaggi di cavi, per l'aerospaziale, l'aviazione, la navigazione, il satellite, il radar,comunicazionicampi da più di 23 anni.
Personalizzazione:
Servizi di personalizzazione dei prodotti per lunghezze diverseconnettore RF SMPsono disponibili:
Marchio: ELT
MOQ: 200 pezzi
Prezzo: a seconda della quantità
Inviateci il disegno o i dettagli e lasceremo che il nostro ingegnere organizzi la valutazione o ci consiglieremo il modello alternativo o vi forniremo la nostra soluzione.
Possiamo anche fornire la personalizzazione per i connettori comeSMA, SSMA, SMP, SSMP ((SMPM), CSMP ((SMPS), ASMP, N, TNC, TNCA, BMA, SBMA, 2.92mm, 2.4mm, 1.85mm, connettori Micro D,carichi RF,Antenne, filtri, divisori di potenza, accoppiatori.
Imballaggio e trasporto:
Imballaggio perconnettore RF SMP:
1 pezzo/ piccolo sacchetto di plastica
10 pezzi/ sacchetto di plastica più grande
100 pezzi/ scatola di cartone
Ilconnettore RF SMPviene confezionato in modo sicuro in una piccola scatola di cartone per garantire la sua protezione durante la spedizione.
Per la spedizione, i connettori RF SMP sono posizionati in carrozza.
