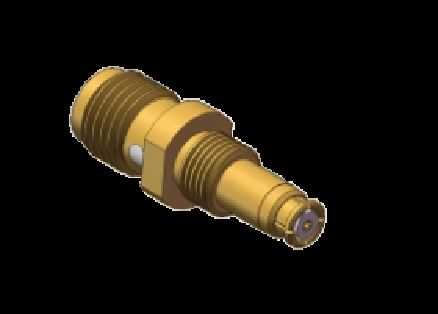

Straight SMA Jack to SMP Jack Adapter Intervallo di frequenza da 0.3MHz a 18GHz Utilizzando il componente a microonde
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | Connettori adattatori coassiali RF da SMA Jack a SMP Jack | Modello: | SMA/SMP-KK10 |
|---|---|---|---|
| Gamma di frequenza: | 0,3 MHz-18 GHz | Impedenza: | 50Ω |
| DWV: | 500 V | Resistenza di isolamento: | >5000MΩ |
| Stile: | Dritto | Isolante: | PTFE |
| Alloggiamento: | Lega di rame, placcatura in oro | Contatti: | Lega di rame, pallinatura in oro |
| Temperatura: | -55℃～+125℃ | Lunghezza: | massimo 20,1 mm |
| Applicazione: | Radar e sistemi di comunicazione, componente a microonde | IN MAGAZZINO: | >300 pezzi |
| Evidenziare: | SMP jack a SMP jack adattatore,Adattatore coassiale RF da 0,3 MHz a 18 GHz |
||
Descrizione del prodotto:
Il connettore adattatore coassiale RF da SMA a SMP è un adattatore coassiale tra serie comunemente utilizzato nel campo RF e microonde. La sua funzione principale è consentire l'interconnessione tra dispositivi con interfacce SMA filettate e interfacce SMP a innesto. Sfruttando prestazioni ad alta frequenza e a bassa perdita e proprietà meccaniche stabili, questo adattatore è ampiamente utilizzato in scenari come test e misurazioni RF di laboratorio, apparecchiature di comunicazione satellitare e sistemi radar. È inoltre compatibile con apparecchiature di test nei settori delle comunicazioni 5G e aerospaziale, proteggendo efficacemente le interfacce dei connettori di apparecchiature di alto valore e soddisfacendo i requisiti di connessione ad alta precisione come l'interconnessione board-to-board, ottenendo così una compatibilità efficiente tra dispositivi con interfacce diverse.
|
Caratteristiche elettriche
|
||
|
Impedenza
|
50Ω
|
|
|
Intervallo di frequenza
|
DC~40GHz
|
|
|
Tensione nominale
|
170VRMS
|
|
|
Resistenza dielettrica alla tensione
|
500VRMS
|
|
|
Resistenza di isolamento
|
≥5000MΩ
|
|
|
|
Conduttore esterno
|
Normale≤2.5mΩ
|
|
Conduttore centrale
|
Normale≤6mΩ
|
|
|
VSWR
|
≤1.3
|
|
| VSWR | DC~18GHz | 18GHz~26.5GHz | 26.5~40GHz | |
| Dritto | ≤1.25 | ≤1.3 | ≤1.4 | |
| Ad angolo retto | ≤1.3 | |||
| Adattatore | ≤1.25 | ≤1.3 | ≤1.4 | |
| Altro | ≤1.3 |
Dimensioni esterne dell'adattatore SMA a SMP Jack-Jack: SMA/SMP-KK10 fino a 18GHz
Altro adattatore dritto simileAdattatore SMA a SMP Jack-Jack: SMA/SMP-KK3
Altro adattatore dritto simileAdattatore SMA Jack a SMP Jack: SMA/SMP-KK9
Applicazioni:
Xi'an Elite Electronic è un produttore leader di connettori e adattatori RF, componenti per microonde/guide d'onda e assemblaggi di cavi, al servizio dei settori aerospaziale, aviazione, navigazione, satcom, radar, comunicazioni da oltre 23 anni.
Personalizzazione:
Sono disponibili servizi di personalizzazione del prodotto per diversi adattatori coassiali RF da SMA a SMP:
Marca: ELT
MOQ: 200 pezzi
Prezzo: a seconda della quantità
Vi preghiamo di inviarci il disegno o i dettagli e il nostro ingegnere effettuerà la valutazione, oppure vi raccomanderemo un modello alternativo o vi forniremo la nostra soluzione.
Possiamo anche fornire la personalizzazione per connettori come SMA, SSMA, SMP, SSMP(SMPM), CSMP(SMPS), ASMP, N, TNC, TNCA, BMA, SBMA, 2.92mm, 2.4mm, 1.85mm, connettori Micro D, carichi RF, Antenne, filtri, divisori di potenza, accoppiatori.
Imballaggio e spedizione:
Imballaggio per adattatori coassiali RF da SMA a SMP sono posti in cartone. Forniremo il numero di tracciamento dopo la spedizione.:
1 pezzo/sacchetto di plastica piccolo
10 pezzi/sacchetto di plastica grande
100 pezzi/scatola di cartone
Gli adattatori coassiali RF da SMA a SMP sono posti in cartone. Forniremo il numero di tracciamento dopo la spedizione.Per la spedizione, gli adattatori coassiali RF da SMA a SMP
dritti sono posti in cartone. Forniremo il numero di tracciamento dopo la spedizione.
