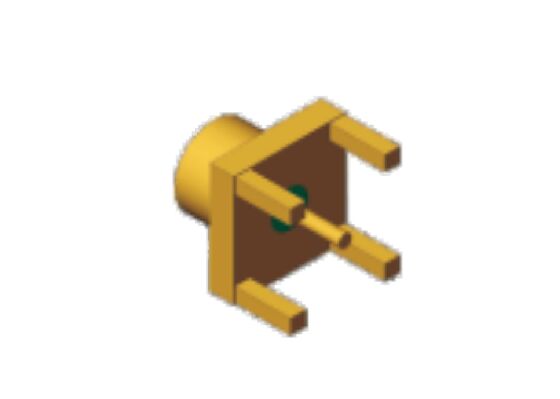

Connettore coassiale RF SMP maschio ermetico per montaggio su PCB a foro passante progettato per accoppiamento cieco board-to-board
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | Connettore coassiale SMP | Impendance: | 50 ohm |
|---|---|---|---|
| Gamma di frequenza: | DC~40GHz | Modello n: | SMP(M)-JHD41 |
| DWV: | 500VRMS* | Resistenza di isolamento: | >5000MOhm |
| Genere: | Maschio | Centro di contatto: | Kovar, placcatura in oro |
| Materiali abitativi: | Kovar, placcatura in oro | Modulo di interfaccia: | Dente d'arresto limitato, foro regolare |
| Montare: | Montaggio su PCB con foro passante | Tasso di perdita: | ≦ 1.01325 x 10-3 Pa.cm3/s |
| Applicazione: | Satcom, telemetria, telecomando, radar, stazione base 5G | ||
| Evidenziare: | Connettore RF SMP a foro passante per montaggio su PCB,Connettore coassiale SMP maschio ermetico,Connettore RF per accoppiamento cieco board-to-board |
||
Descrizione del prodotto:
I connettori SMP sono la scelta ideale per un'interconnessione affidabile in sistemi elettronici compatti e ad alte prestazioni. Vantando eccellenti prestazioni RF e robustezza meccanica, sono adatti a una varietà di scenari applicativi difficili. Adottando un design con interfaccia push-on per una facile installazione, sono progettati esclusivamente per connessioni board-to-board (PCB) e blind-mate in spazi ristretti, soddisfacendo perfettamente le esigenze di interconnessione di apparecchiature miniaturizzate.
Questi connettori presentano prestazioni fondamentali eccezionali: offrono capacità ultra-wideband con una frequenza operativa fino a 18 GHz, e persino 40 GHz per i modelli di fascia alta, garantendo l'integrità del segnale e una perdita ultra-bassa nella trasmissione di telemetria; la loro struttura compatta e ad alta densità supporta una densità di montaggio ultra-elevata, rendendoli la scelta migliore per sistemi radar e di telemetria miniaturizzati; dotati di interfacce smooth bore, limited detent e full detent, offrono una forte adattabilità per cicli di accoppiamento frequenti in ambienti di test e resistenza alle vibrazioni in applicazioni industriali. Inoltre, la costruzione robusta resiste a variazioni di temperatura estreme, vibrazioni intense e condizioni elettromagnetiche e fisiche severe per prestazioni stabili, e supporta metodi di montaggio come cavo, flangia, PCB through-hole e altri, adattandosi in modo flessibile a diversi requisiti di layout del PCB.
Attualmente, i connettori SMP sono diventati una soluzione di interconnessione altamente efficiente e affidabile per i moderni sistemi elettronici ad alta richiesta, e sono ampiamente utilizzati nella telemetria aerospaziale, nei radar phased array, nelle apparecchiature di test e misurazione di fascia alta e in altri campi.
Parametri tecnici:
| Contatto centrale | Kovar, placcato oro |
| Impedenza | 50 Ohm |
| Genere | Maschio |
| Isolanti | Vetro |
| Temperatura operativa | -55°C a +165°C |
| Materiali dell'alloggiamento | Kovar, placcato oro |
| Intervallo di frequenza | DC ~ 40 GHz |
| Forma dell'interfaccia | Limited Detent, Smooth Bore |
| DWV | 500 VRMS* |
| Applicazione | Aerospaziale, Aviazione, Navigazione, Satcom, Telemetria, Radiocomando, Radar, Stazione base 5G |
Nota3: Profondità di innesto 2,79 Nota4: Ermetico
Applicazioni:
Questo connettore coassiale RF SMP è adatto per telemetria aerospaziale, comunicazioni satellitari, sistemi radar o infrastrutture 5G, il connettore RF SMP Elite Electronics fornisce soluzioni di connettività affidabili e ad alte prestazioni. La sua capacità di fornitura è flessibile per soddisfare varie esigenze, rendendolo una scelta preferita per ingegneri e integratori di sistema che cercano connettori SMP di qualità con prestazioni comprovate e standard di certificazione globali.
Personalizzazione:
Elite Electronics offre servizi di personalizzazione del prodotto per la serie di connettori RF SMP. I nostri prodotti connettori SMP ad alta frequenza sono certificati Rohs, ISO 9001 e 14001, garantendo standard di qualità e ambientali di prim'ordine.
Le forme di interfaccia disponibili includono Full Detent, Limited Detent e Smooth Bore, offrendo opzioni versatili per adattarsi a varie esigenze di connessione. Scegli i servizi di personalizzazione dei connettori RF SMP ad alta frequenza di Elite Electronics per connessioni RF affidabili e ad alte prestazioni su misura per le tue specifiche.
MOQ per la personalizzazione: 200 pezzi
Imballaggio e spedizione:
I nostri connettori RF SMP sono accuratamente imballati per garantire la massima protezione durante il trasporto. Ogni connettore è avvolto singolarmente in materiale antistatico e posto in una scatola robusta e imbottita per prevenire danni da urti o vibrazioni.
L'imballaggio è chiaramente etichettato con le informazioni sul prodotto, inclusi numeri di parte e specifiche, per facilitare l'identificazione e la gestione dell'inventario.
FAQ:
D1: Qual è la marca e il numero di modello del connettore RF SMP?
A1: Il connettore RF SMP è di marca ELT e il numero di modello inizia con SMP-***
D2: Dove viene prodotto il connettore RF SMP?
A2: Il connettore RF SMP è prodotto a Xi'an, Cina.
D3: Quali certificazioni ha il connettore RF SMP?
A3: Il connettore RF SMP è certificato Rohs, ISO 9001 e ISO 14001.
D4: Qual è la quantità minima d'ordine e i dettagli di imballaggio per questo prodotto?
A4: La quantità minima d'ordine è di 50 pezzi, ma non ci sono restrizioni MOQ se il prodotto è disponibile a magazzino. L'imballaggio è di 1 pezzo per sacchetto di plastica e 10 sacchetti per cartone.
D5: Quali sono i termini di pagamento e i tempi di consegna per il connettore RF SMP?
A5: Il pagamento può essere effettuato tramite T/T o LC, e i tempi di consegna per la quantità in magazzino sono di 5-7 giorni lavorativi.
