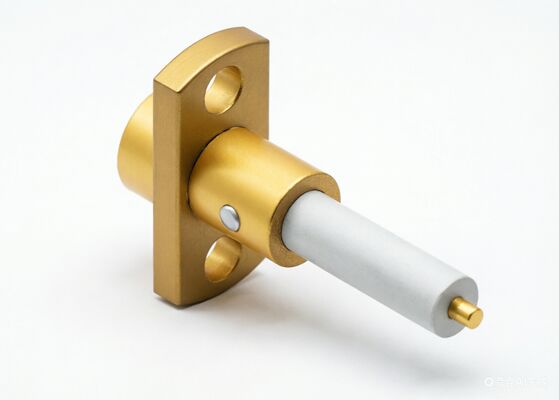

50 ohm SMP Maschio Plug Diretto 2 buchi Montatura Flange SMP RF connettore fino a 18GHz Push-On Design
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | Connettore RF SMP | Contatto del centro: | Lega di rame, placcato oro |
|---|---|---|---|
| Conchiglia: | Lega di rame, placcato oro | Genere: | spina maschio |
| Impedenza: | 50Ohm | Tensione nominale: | 170 V |
| DWV: | 500 V | Resistenza di isolamento: | 5000 Ohm |
| Montaggio: | Montaggio su flangia a 2 fori | Superficie: | Detenzione limitata |
| Frequenza: | CC ~ 18 GHz | Intervallo di temperatura: | -55℃~+125℃ |
| Dielettrico: | PTFE | Campioni: | Disponibile, in magazzino |
| Evidenziare: | connettore RF SMP da 50 ohm,SMP montatura della flange della spina maschile,connettore SMP push-on a 18 GHz |
||
Descrizione del prodotto:
Connettore RF SMP maschio da 50 ohm, dritto, flangia a 2 fori, design a innesto, fino a 18 GHz
Ingegnerizza l'affidabilità ad alta frequenza nei tuoi sistemi di test e comunicazione con i connettori RF SMP di Elite Electronics. Questi componenti ingegnerizzati di precisione supportano frequenze fino a 40 GHz, garantendo un'integrità del segnale superiore in ambienti difficili. L'innovativo meccanismo di accoppiamento a innesto elimina la necessità di attrezzi, filettature o chiavi inglesi, consentendo un accoppiamento e disaccoppiamento rapidi e senza attrezzi che riduce significativamente i tempi di installazione e semplifica le operazioni sul campo.
Per soddisfare le diverse esigenze meccaniche e ambientali dell'elettronica moderna, la serie offre configurazioni versatili tra cui opzioni dritte e ad angolo retto. Sia che la tua applicazione coinvolga assemblaggi di cavi, montaggio su PCB, montaggio a flangia o richieda sigillatura ermetica e impermeabilizzazione, i nostri adattatori SMP offrono una soluzione su misura.
Una differenziazione chiave risiede nella selezione delle strutture del conduttore interno del connettore maschio, progettate per soddisfare specifici requisiti di ciclo di vita e densità:
●
Full Detent: Progettato per installazioni permanenti o semi-permanenti in cui la massima forza di ritenzione è fondamentale e i cicli di accoppiamento frequenti non sono richiesti.
●
Limited Detent: Ottimizzato per applicazioni che richiedono manutenzione regolare, disconnessioni e riconfigurazioni frequenti, bilanciando ritenzione e facilità d'uso.
●
Smooth Bore: Progettato per assemblaggi board-to-board ad alta densità in cui lo spazio è limitato e più connettori sono posizionati in stretta vicinanza.
La forza di inserzione ed estrazione segue l'ordine: Full Detent > Limited Detent > Smooth Bore, consentendo agli ingegneri di selezionare con precisione l'interfaccia meccanica giusta per le loro specifiche esigenze applicative.
Dimensioni di ingombro del connettore maschio dritto connettore RF SMP Serie SMP-JFD12:
Nota 1: Profondità di innesto 2,79 mm
Applicazioni:
Xi'an Elite Electronics è un Produttore leader di Connettori, Adattatori RF/Microonde/Guide d'onda & Assemblaggi di cavi al servizio dell'industria aerospaziale, aeronautica, di navigazione, satellitare, radar, delle comunicazioni e dell'elettronica.
Imballaggio e spedizione:
Imballaggio:
Dimensioni del pacco: Scatola piccola esterna con L 26,5*L18,5*A14 cm
Spedizione:
Tempo di spedizione: 5-10 giorni lavorativi per adattatori RF coassiali connettori in stock. Per la nuova produzione, ci vorranno circa 6-10 settimane. Il tempo di consegna che forniamo è conservativo per garantire la qualità del prodotto prima della spedizione.
I nostri prodotti Golden-Bull:
- Adattatori RF Coassiali Connettori & Assemblaggi di cavi:
Connettore RF SMA/Serie SSMA/Serie K2.92mm
Serie SMP/Serie SSMP/Serie ASMP/Serie CSMP
Serie N/Serie TNC/Serie TNCA
- Connettore rettangolare micro:
Serie J30J/Serie J30JB/Serie J30JM/Serie J30/Serie J56J
- Sigillature ermetiche:
Connettore multipin ermetico
Passante ermetico - tipo RF e DC
- Prodotti di conversione apertura
- Prodotti integrati rettangolari
- Prodotti a guida d'onda:
Adattatori da guida d'onda a coassiale
Adattatore per guida d'onda
Finestra di tenuta per guida d'onda
Componenti per guida d'onda
Assemblaggi di cavi per guida d'onda
- Carichi RF
