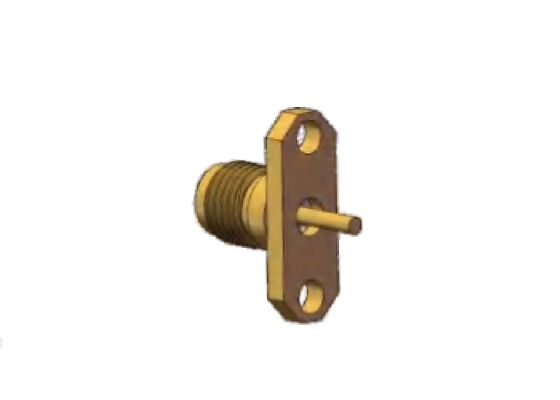

Connettore RF in ottone da 40 GHz, 2,92 mm, flangia jack, distanza tra i fori 12,2 mm e diametro pin 1,3 mm
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | 2Collegamento RF da.92mm | Modello: | K-KFD159 |
|---|---|---|---|
| Gamma di frequenza: | 0.04Hz-40GHz | Impedenza: | 50Ohm |
| DWV: | 750 V | Direttore Centrale: | Legatura di rame, placcatura d'oro |
| Conduttore esterno: | Ottone, doratura | Perno abbinato: | Diametro 1,3 mm |
| Metodo di montaggio: | Montaggio con flangia a due fori | Isolanti: | Pei |
| Evidenziare: | connettore RF in ottone da 2,92 mm,Capo RF di tipo K da 40 GHz |
||
Descrizione del prodotto:
Connettore mmWave K-Type (connettore RF da 2,92 mm)
I connettori RF da 2,92 mm, noti anche come connettori di tipo K, sono connettori per onde millimetriche ampiamente utilizzati con una frequenza operativa massima fino a 40 GHz. I connettori RF da 2,92 mm che offriamo includono connettori per cavi, connettori a montaggio flangiato e connettori bulkhead. Caratterizzati da un'interfaccia dielettrica ad aria, sono completamente intercambiabili e compatibili con le serie SMA e i connettori da 3,5 mm, offrendo vantaggi chiave tra cui dimensioni compatte, design leggero, alta frequenza operativa e connettività stabile e affidabile.
Per applicazioni di connettori RF SMA ad alta frequenza, forniamo soluzioni alternative come connettori da 3,5 mm e connettori RF da 2,92 mm. I nostri connettori/adattatori RF da 3,5 mm/2,92 mm condividono le stesse dimensioni di filettatura 1/4-36 UNS dei connettori/adattatori SMA, garantendo piena compatibilità e intercambiabilità.Il connettore da 3,5 mm supporta frequenze fino a 35 GHz, mentre il connettore RF da 2,92 mm può operare a frequenze fino a 40 GHz.
Connettori RF da 2,92 mm (Tipo K)Dimensioni interfaccia:
| Caratteristiche elettriche | ||
| Impedenza | 50Ω | |
| Gamma di frequenza | 0,04 GHz~40 GHz | |
| Tensione nominale | 250V | |
| Resistenza dielettrica alla tensione | 750V | |
| Resistenza di isolamento | ≥ 5000 MΩ | |
| Resistenza centrale | Conduttore esterno | ≤2,0 mΩ |
| Conduttore centrale | ≤3,0 mΩ | |
| VSWR | ≤1,3 | |
| Caratteristiche meccaniche e dei materiali | ||
| Conduttore centrale | Maschio | Lega di rame, placcato oro |
| Femmina | Bronzo al berillio, placcato oro | |
| Contatto elastico | Bronzo al berillio | Placcato oro |
| Guscio e altre parti metalliche | Ottone, acciaio inossidabile | Placcato oro o passivazione |
| Isolanti | Sinterizzazione di vetro / PTFE / PEI | |
| Temperatura | -55℃ ~ +125℃ | |
Dimensioni esternedi connettori RF femmina da 2,92 mm in lega di rame a montaggio flangiato a 2 fori:
| Distanza tra i fori della flangia | 12,2 mm |
| Larghezza della flangia | 5,7 mm |
| Diametro del pin | 1,3 mm |
Dimensioni esternedi connettori RF femmina in lega di rame a montaggio flangiato a 2 fori: K-KFD146 (Unità: mm)
| Distanza tra i fori della flangia | 12,2 mm |
| Larghezza della flangia | 5,7 mm |
| Diametro del pin | 1,3 mm |
Altri connettori RF da 2,92 mm, non esitate a contattarci per il catalogo prodotti. | Soluzioni personalizzate disponibili
Applicazioni:
Xi'an Elite Electronics è un Produttore leader di soluzioni di interconnessione sistemica che serve principalmente i settori aerospaziale, aeronautico, della navigazione, radar, delle comunicazioni, della misurazione e dell'elettronica. I nostri prodotti di alta qualità utilizzano i migliori materiali e processi rigorosi per garantire durata e affidabilità in ambienti difficili.
Imballaggio e spedizione
Imballaggio:
Il connettore RF da 2,92 mm a montaggio flangiato a 2 fori in lega di rame è accuratamente imballato in cartone per garantirne la protezione durante il transito.
Spedizione:
Spediamo il connettore RF da 2,92 mm a montaggio flangiato a 2 fori in lega di rame utilizzando un servizio di corriere affidabile per garantire una consegna sicura e puntuale ai nostri clienti. I clienti riceveranno un numero di tracciamento dopo la spedizione.
