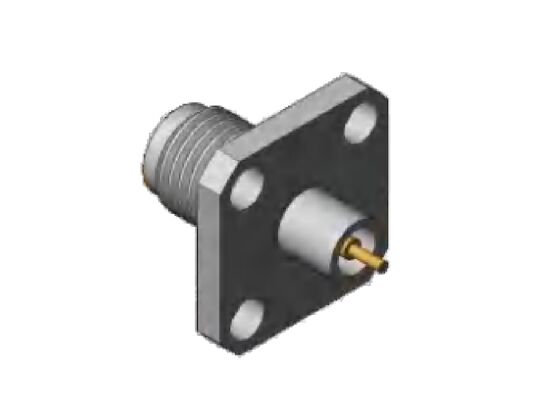

Connettore RF 2.92mm Tipo K Jack Flangia Quadrata a Quattro Fori 12.7mm 0.5 pollici Diametro Pin 1.3mm, 0.8mm, 0.7mm
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | 2Collegamento RF da.92mm | Modello: | K-KFD60G |
|---|---|---|---|
| Gamma di frequenza: | 0.04Hz-40GHz | Impedenza: | 50ohm |
| DWV: | 750 V | Direttore Centrale: | Legatura di rame, placcatura d'oro |
| Conduttore esterno: | Acciaio inossidabile, passività | Dimensione della flangia: | Flangia quadrata da 0,5 pollici |
| Diametro del perno: | Diametro 1,3 mm, 0,8 mm, 0,7 mm | Metodo di montaggio: | Montaggio con flangia a 4 fori |
| Isolanti: | PEI/PTFE | ||
| Evidenziare: | Connettore RF 2.92mm flangia quadrata,Jack RF Tipo K a quattro fori,Connettore RF 2.92mm flangia 12.7mm |
||
Descrizione del prodotto:
K-Type (2.92mm) mmWave Connector
2.92mmWave connectors also known as the K Type connector, il connettore K-type è un connettore a onde millimetriche ampiamente utilizzato con una massima frequenza operativa fino a 40 GHz.- Connettori da 92 mm. - Abbiamo i connettori da cavo., connettori a montatura a flange, connettori a paratia.Featuring an air dielectric interface, it is fully interchangeable and compatible with SMA series and 3.5mm connectors, offering key benefits including compact size, lightweight design, lightweight design, lightweight design, lightweight design, lightweight design, lightweight design, lightweight design, lightweight design, lightweight design, lightweight design, lightweight design, lightweight design.alta frequenza operativa, e connessione stabile e affidabile.
Per applicazioni con connettori SMA RF ad alta frequenza, forniamo soluzioni alternative come connettori da 3,5 mm e 2.92 mm.I nostri connettori/adattatori 3.5mm/2.92mm mmWave condividono le stesse dimensioni di filo 1/4-36 UNS dei connettori/adattatori SMA, garantendo piena compatibilità e interscambiabilità.Il connettore da 3,5 mm supporta frequenze fino a 35 GHz, mentre il connettore da 2,92 mm può operare a frequenze fino a 40 GHz.
2.92mm connettori RF (tipo K)Dimensione dell'interfaccia:
| Caratteristiche elettriche | ||
| Impedenza | 50Ω | |
| Intervallo di frequenza | 0.04 GHz - 40 GHz. | |
| Tensione nominale | 250 V | |
| Dielettrici Resistenza tensione | 750 V | |
| Resistenza all'isolamento | ≥ 5000 MΩ | |
| Resistenza centrale | Conduttore esterno | ≤ 2,0 mΩ |
| Conduttore centrale | ≤ 3,0 mΩ | |
| VSWR | ≤1.3 | |
| Caratteristiche materiali e meccaniche | ||
| Direttore centrale | Maschio | Legatura di rame, placcata in oro. |
| Femmina | Altri materiali di acciaio | |
| Contatto elastico | di ferro o di acciaio | di acciaio |
| Conchiglie e altre parti metalliche | Acciaio inossidabile | Gold plated o Passivation |
| Isolatori | Sinterizzazione del vetro / PTFE / PEI | |
| Temperatura | -55°C ~ +125°C | |
Dimensione del profilodi 4 fori montato a flangia SS 2.92mm connettori d'onda femminile: modello K-KFD60G
| Dimensione della flangia | 12.7 mm * 12.7 mm |
| Spaziamento a fori di flange | 8.6 mm |
| Diametro del perno | 0.7 mm |
Dimensione del profilodi 4 fori montato a flangia in acciaio inossidabile 2.92mm connettori a onda femminile: K-KFD62G (unità: mm)
| Dimensione della flangia | 12.7 mm * 12.7 mm |
| Spaziamento a fori di flange | 8.6 mm |
| Diametro del perno | 0.8 mm |
| Dimensione della flangia | 12.7 mm * 12.7 mm |
| Spaziamento a fori di flange | 8.6 mm |
| Diametro del perno | 1.3 mm |
Più connettori da 2,92 mm.Non esitate a contattarci per il catalogo dei prodotti. |Disponibili soluzioni personalizzate
Applicazioni:
Xi'an Elite Electronics è unaProduttore leader di soluzioni di interconnessione sistematicautilizzati principalmente per l'aerospaziale, l'aviazione, la navigazione, il radar, le comunicazioni, la misurazione,elettronicacampi. I nostri prodotti di alta qualità utilizzano i migliori materiali e processi rigorosi per garantire la durata e l'affidabilità in ambienti difficili.
Imballaggio e spedizione
Imballaggio:
The Stainless Steel 4 Holes Flange Mount 2.92mm RF Connector è accuratamente confezionato in cartone per garantire la sua protezione durante il trasporto.
Spedizione:
Spediamo il connettore RF 2.92mm in acciaio inossidabile con 4 fori di flangia montata utilizzando un servizio di corriere affidabile per garantire una consegna sicura e rapida ai nostri clienti.dopo il trasporto.
