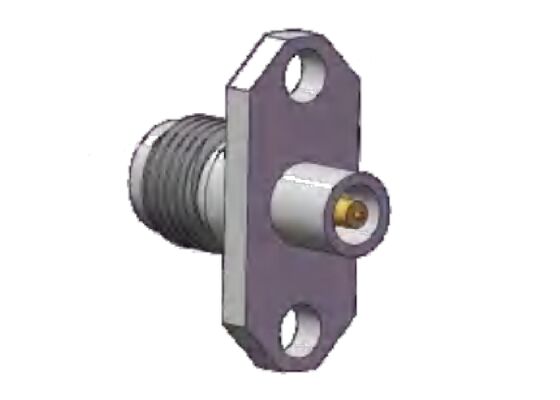

SS Shell 40GHz 2.92mm RF Connector K Socket Flange Mount Hole Spacing.480 pollici (12.2mm)
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | 2Collegamento RF da.92mm | Modello: | K-KFD136G |
|---|---|---|---|
| Gamma di frequenza: | 0.04Hz-40GHz | Impedenza: | 50ohm |
| DWV: | 750 V | Direttore Centrale: | Legatura di rame, placcatura d'oro |
| Conduttore esterno: | Acciaio inossidabile, passività | Diametro del perno: | Diametro 0,3 mm, 0,4 mm, 0,7 mm |
| Metodo di montaggio: | Montaggio con flangia a due fori | Isolanti: | Pei |
| Evidenziare: | 2.92mm RF Connector Flange Mount,40GHz connettore RF K presa,2.92mm connettore RF 12 |
||
Descrizione del prodotto:
K-Type (2.92mm) mmWave Connectors
2.92mmWave connectors also known as the K Type connector, il connettore K-type è un connettore a onde millimetriche ampiamente utilizzato con una massima frequenza operativa fino a 40 GHz.- Connettori da 92 mm. - Abbiamo i connettori da cavo.2 connettori a flangia, 4 connettori a flangia, connettori bulkhead, adattatori da 2.92 mm.Featuring an air dielectric interface, it is fully interchangeable and compatible with SMA series and 3.5mm connectors, offering key benefits including compact size, lightweight design, lightweight design, lightweight design, lightweight design, lightweight design, lightweight design, lightweight design, lightweight design, lightweight design, lightweight design, lightweight design, lightweight design.alta frequenza operativa, e connessione stabile e affidabile.
2.92mm connettori RF (tipo K)Dimensione dell'interfaccia:
| Caratteristiche elettriche | ||
| Impedenza | 50Ω | |
| Intervallo di frequenza | 0.04 GHz - 40 GHz. | |
| Tensione nominale | 250 V | |
| Dielettrici Resistenza tensione | 750 V | |
| Resistenza all'isolamento | ≥ 5000 MΩ | |
| Resistenza centrale | Conduttore esterno | ≤ 2,0 mΩ |
| Conduttore centrale | ≤ 3,0 mΩ | |
| VSWR | ≤1.3 | |
| Caratteristiche materiali e meccaniche | ||
| Direttore centrale | Maschio | Legatura di rame, placcata in oro. |
| Femmina | Altri materiali di acciaio | |
| Contatto elastico | di ferro o di acciaio | di acciaio |
| Conchiglie e altre parti metalliche | Acciaio inossidabile | Gold plated o Passivation |
| Isolatori | Sinterizzazione del vetro / PTFE / PEI | |
| Temperatura | -55°C ~ +125°C | |
Dimensione del profiloFemale: Model K-KFD136G
| Spaziamento a fori di flange | 12.2 mm |
| Larghezza della flangia | 6.7 mm |
| Diametro del perno | 0.3 mm |
Dimensione del profilodi 2 Holes Flange Mount 2.92mm Wave Connectors female: K-KFD144G (Unit: mm)
| Spaziamento a fori di flange | 12.2 mm |
| Larghezza della flangia | 6.6 mm |
| Diametro del perno | 0.6 mm |
Dimensione del profilodi 2 Holes Flange Mount 2.92mmWave Connectors female:
| Spaziamento a fori di flange | 12.2 mm |
| Larghezza della flangia | 6.6 mm |
| Diametro del perno | 0.7 mm |
Più connettori da 2,92 mm.Please don't hesitate to contact us for product catalog. Per favore non esitate a contattarci per il catalogo dei prodotti. |Disponibili soluzioni personalizzate
Applicazioni:
Xi'an Elite Electronics è unaProduttore leader di soluzioni di interconnessione sistematicautilizzati principalmente per l'aerospaziale, l'aviazione, la navigazione, il radar, le comunicazioni, la misurazione,elettronicacampi. I nostri prodotti di alta qualità utilizzano i migliori materiali e processi rigorosi per garantire la durata e l'affidabilità in ambienti difficili.
Imballaggio e spedizione
Imballaggio:
Il connettore RF in acciaio inossidabile a due fori con montatura a flangia da 2,92 mm è accuratamente confezionato in cartone per garantire la sua protezione durante il trasporto.
Spedizione:
Spediamo lo Stainless Steel 2 Hole Flange Mount 2.92mm RF Connector utilizzando un servizio di corriere affidabile per garantire una consegna sicura e rapida ai nostri clienti.dopo il trasporto.
