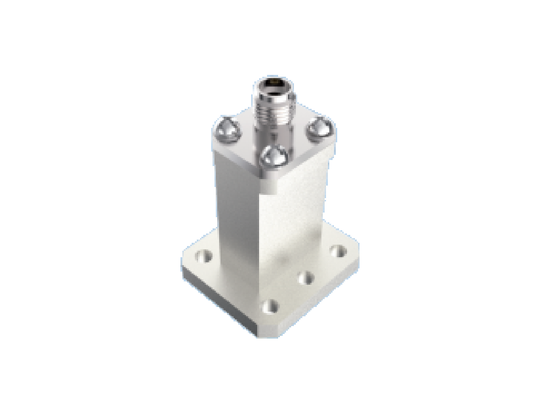

Guida d'onda WR 51 a adattatore tipo K da 2,92 mm Banda Ku/K 15GHz~22GHz Connettori RF aerospaziali a lancio finale con bassa perdita di inserzione
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | Adattatore da guida d'onda a tipo K | Modello: | BTZH-H1G-3 |
|---|---|---|---|
| Gamma di frequenza: | 15GHz~22GHz | Impedenza: | 50Ω |
| DWV: | 500 V | Resistenza di isolamento: | ≥5000MΩ |
| VSWR: | ≤1,25 | Perdita di inserzione: | ≤ 0,25 dB |
| Temperatura: | -55°C ~125°C | ||
| Evidenziare: | Guida d'onda all'adattatore K da 2,92 mm,connettore RF a banda Ku/K |
||
WR 51 Guida d'onda a 2.92mm K Adaptatore di tipo Ku/K Banda 15GHz~22GHz Componenti di guida d'onda aerospaziale di lancio finale con bassa perdita di inserimento
Elite Electronics produce componenti per le guide d'onda aerospaziali, disponibili in due tipi strutturali:tipo di lancio e angolo rettoLa frequenza varia da 5,3 GHz a 145 GHz. Le porte di guida d'onda rettangolari includono: BJ70 ((WR137), BJ84 ((WR112), BJ100 ((WR90), BJ120 ((WR75), BJ140 ((WR62), BJ180 ((WR51), BJ220 ((WR42), BJ260 ((WR34),BJ320(WR28), BJ400(WR22), BJ500(WR19), BJ620(WR15), BJ740(WR12), BJ900(WR10), BJ 1200(WR8)
L'interfaccia coassiale copre SMA, 2,92 mm, 2,4 mm e 1,85 mm, 1,0 mm, 0,8 mmLa serieLa porta della guida d'onda supporta l'intera larghezza di banda della guida d'onda, presenta una struttura affidabile, dimensioni di contorno compatte, prestazioni elettriche eccellenti con buona consistenza e peso leggero (≤20 g), questi prodotti sono ampiamente utilizzati in vari tipi di veicoli spaziali.
Componenti di guida d'onda aerospaziale
- Progettazione compatta
- Funzionamento in banda di frequenza fino a 145 GHz
- Costruzione robusta per l'affidabilità
- Disponibile in molteplici configurazioni: lancio terminale, opzioni ad angolo retto
- Basso VSWR e bassa perdita di inserimento
50Ω 15GHz~22GHz WR 51 / BJ180 Guida d'onda a 2.92mm Adaptore Ku / K Band End Launch Componenti di Guida d'onda aerospaziale con basso VSWR
Modello: BTZH-H1G-3
Nota: per ulteriori dettagli sul modello, si prega di contattare liberamente le vendite.
Nota: Si prega di consultare il nostro catalogo per modelli più simili in base alla vostra domanda.
Applicazioni
Xi'an Elite Electronics è specializzata in soluzioni sistematiche di interconnessione per industrie esigenti, tra cui:
- Sistemi aerospaziali e aeronautici
- Apparecchiature di navigazione e radar
- Sistemi di comunicazione
- Strumenti di misura
- Applicazioni elettroniche
Imballaggio e spedizione
Ogni componente di una guida d'onda da WR51 a 2,92 mm è accuratamente confezionato per garantire la protezione durante il trasporto:
Utilizziamo servizi di corriere affidabili per la consegna rapida, fornendo ai clienti informazioni di tracciamento al momento della spedizione.
Informazioni correlate del porto della guida d'onda: (solo a titolo di riferimento)
| BJ | WR | Frequenza (GHz) | Larghezza interna | Altezza interna | Band di frequenza comune |
|---|---|---|---|---|---|
| BJ70 | WR137 | 5.38 ¢8.17 | 34.85 | 15.80 | Band C/X |
| BJ84 | WR112 | 6.57 ¢9.99 | 28.50 | 12.62 | Banda X |
| BJ100 | WR90 | 8.20 ¢ 12.50 | 22.86 | 10.16 | Banda X |
| BJ120 | WR75 | 9.84 ¢ 15.00 | 19.05 | 9.525 | Ku a bassa frequenza. |
| BJ140 | WR62 | 11.90 ¢ 18.00 | 15.80 | 7.90 | Banda Ku |
| BJ180 | WR51 | 15.80 ¢ 24.00 | 12.95 | 6.48 | Frequenza alta/bassa Ku. |
| BJ220 | WR42 | 18.00 ¢ 26.50 | 10.67 | 5.33 | Banda K |
| BJ260 | WR34 | 21.70 ¢ 33.00 | 8.636 | 4.318 | A bassa frequenza. |
| BJ320 | WR28 | 26.50 ¢40.00 | 7.112 | 3.556 | Ca. |
| BJ400 | WR22 | 33.00 ¢ 50.00 | 5.690 | 2.845 | Ka Alta frequenza. |
| BJ500 | WR19 | 39.20 ¢ 59.60 | 4.775 | 2.388 | Band U/V |
| BJ620 | WR15 | 50.00 ¢75.00 | 3.759 | 1.880 | Banda V |
| BJ740 | WR12 | 60.50 ¢ 91.90 | 3.099 | 1.549 | Banda E |
| BJ900 | WR10 | 75.00 ¢ 110.0 | 2.540 | 1.270 | Banda W |
| BJ1200 | WR08 | 92.20 ¢ 140.0 | 2.032 | 1.016 | Banda F |
