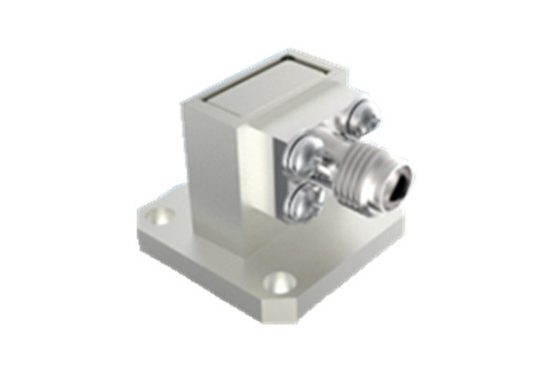

WR42 18-26.5GHz Guida d'onda a 2.92mm Adaptatore coassiale ad angolo destro per veicoli spaziali
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | 2.92 Adaptore RF coassiale | Potenza di onda continua: | 2W |
|---|---|---|---|
| Resistenza all'isolamento: | ≥ 5000MΩ | Intervallo di frequenza: | 18-26.5 gigahertz |
| Conformità Rohs: | - Sì, sì. | Applicazione: | Spazio aereo |
| Dimensione della guida d'onda: | WR-42 | Vswr: | ≤1.25 |
| perdita di inserzione: | ≤ 0,25 dB | Peso: | ≤18g |
| Evidenziare: | BJ220 Adattatore di guida d'onda,Adattatore di guida d'onda ad alte prestazioni,2.92mm Adapter di guida d'onda |
||
Adattatore coassiale ad angolo retto da guida d'onda WR42 18-26,5 GHz a 2,92 mm per veicoli spaziali
Gli adattatori coassiali a guida d'onda per veicoli spaziali prodotti da Elite Electronic sono suddivisi in due forme strutturali, a lancio frontale e ad angolo retto, con una gamma di frequenza da 5,3 GHz a 110 GHz.
Le porte a guida d'onda rettangolari all'estremità della guida d'onda sono WR137(BJ70), WR112(BJ84), WR90(BJ100), WR75(BJ120), WR62(BJ140), WR51(BJ180), WR42(BJ220), WR34(BJ260), WR28(BJ320), WR22(BJ400), WR18(BJ500), WR14(BJ620), WR12(BJ740), WR10(BJ900).
L'interfaccia coassiale terminale si interfaccia con le serie SMA, 2.92, 2.4, 1.85, ecc. Ogni prodotto per porta a guida d'onda copre l'intera larghezza di banda della guida d'onda e i prodotti hanno una struttura affidabile, dimensioni esterne ridotte, eccellenti prestazioni elettriche e coerenza, e leggerezza (≤20 g), ecc. Sono stati ampiamente utilizzati in vari tipi di veicoli spaziali.
Specifiche:
Nota: i dati specifici del modello si basano sui dati nella scheda delle specifiche del prodotto.
| Parametri principali | |||
| Potenza a onda continua | 2W | ||
| Gamma di frequenza | (187,5/a)GHz~(285,7/a)GHz, a sono le dimensioni del lato lungo della porta della guida d'onda | ||
| Intervallo di temperatura di esercizio | -65°C~+125°C | ||
| Resistenza di isolamento | ≥5000MΩ | ||
| Altro | |||
| Spessore della placcatura | Spessore dello strato di placcatura in oro sul contatto centrale ≥1,27μm | ||
| Porosità della placcatura | Acido nitrico diluito | In un contenitore trasparente con una gravità specifica di 1,316 (temperatura 25°C±3°C), 30s | |
| Acido nitrico concentrato | Concentrazione 68% analiticamente puro in un contenitore a 25°C±3°C, 20min | ||
| Intervallo di temperatura di stoccaggio nominale | -55°C~+100°C | ||

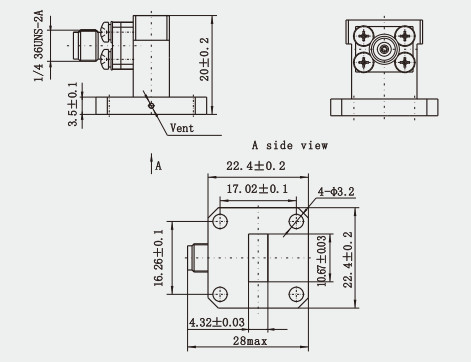

Disegno d'ingombro:(mm)
Caratteristiche:
- Ampia larghezza di banda:Gli adattatori coassiali da guida d'onda a 2,92 supportano un'ampia gamma di frequenze, il che li rende adattabili a un'ampia varietà di applicazioni a microonde e onde millimetriche.
- Bassa perdita di inserzione:Questi adattatori da guida d'onda a coassiale sono progettati per ottimizzare il percorso di trasmissione del segnale e ridurre la perdita di energia, il che riduce la perdita di inserzione e migliora l'efficienza complessiva del sistema.
- Basso VSWR:VSWR (rapporto d'onda stazionaria) è un'importante misura del grado di riflessione del segnale. L'adattatore coassiale da guida d'onda a 2,92 ha un VSWR relativamente piccolo, il che indica che è meno riflettente nella banda di frequenza operativa ed è in grado di convertire in modo efficiente i segnali da un tipo di linea di trasmissione a un altro senza introdurre interferenze o distorsioni eccessive.
- Compatto:Le dimensioni relativamente ridotte del connettore coassiale da 2,92 mm lo rendono utile in applicazioni con spazio limitato come l'aerospaziale e le apparecchiature di comunicazione portatili.
Applicazione:
- Comunicazioni satellitari:Nei sistemi di comunicazione satellitare, gli adattatori coassiali da guida d'onda a 2,92 vengono utilizzati per convertire i segnali coassiali dalle stazioni terrestri in segnali adatti alla trasmissione attraverso guide d'onda per comunicazioni efficienti con i satelliti.
- Sistemi radar:Nei sistemi radar, questo adattatore da guida d'onda a coassiale viene utilizzato per collegare le porte coassiali dei trasmettitori e dei ricevitori radar alle porte a guida d'onda del sistema di antenna per garantire un'efficiente trasmissione dei segnali radar.
- Comunicazione wireless:Nelle stazioni base di comunicazione wireless, gli adattatori coassiali da guida d'onda a 2,92 vengono utilizzati per convertire i segnali coassiali all'interno della stazione base in segnali di trasmissione adatti ai sistemi di guida d'onda dell'antenna esterna.
Riferimenti incrociati degli standard delle guide d'onda
| Standard cinesi | Standard internazionali | Gamma di frequenza (GHz) |
| BJ70 | WR137 | 5,38~8,17 |
| BJ84 | WR112 | 6,57~9,99 |
| BJ100 | WR90 | 8,20~12,5 |
| BJ120 | WR75 | 9,84~15,0 |
| BJ140 | WR62 | 11,9~18,0 |
| BJ180 | WR51 | 14,5~22,0 |
| BJ220 | WR42 | 17,6~26,7 |
| BJ260 | WR34 | 21,7~33,0 |
| BJ320 | WR28 | 26,3~40,0 |
| BJ400 | WR22 | 32,9~50,1 |
| BJ500 | WR18 | 39,2~59,6 |
| BJ620 | WR14 | 49,8~75,8 |
| BJ740 | WR12 | 60,5~91,9 |
| BJ900 | WR10 | 73,8~112 |
