Descrizione di prodotto dettagliata
| Nome del prodotto: | Adattatore da guida d'onda a 2,92 mm | modello: | BTZH-P1H-3 |
|---|---|---|---|
| Gamma di frequenza: | 18GHz~26,5GHz | Impedenza: | 50Ω |
| DWV: | 500 V | Resistenza di isolamento: | ≥5000MΩ |
| VSWR: | ≤1,25 | Perdita di inserzione: | ≤ 0,25 dB |
| Temperatura: | -55°C ~125°C | ||
| Evidenziare: | WR 42 waveguide right angle adapter,2.92mm K type RF connector,Aerospace waveguide adapter 18GHz-26.5GHz |
||

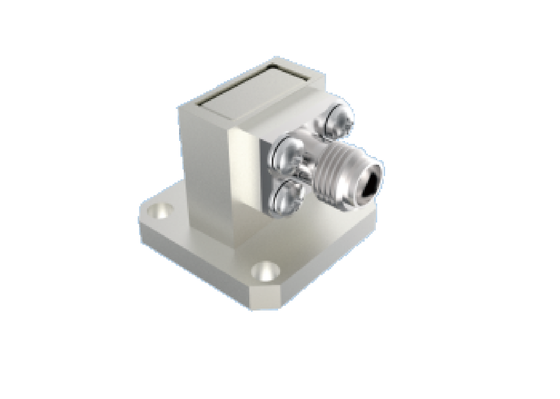

Componenti per guida d'onda aerospaziale WR 42 ad angolo retto con connettori RF aerospaziali tipo K da 2,92 mm per banda Ku/K 15 GHz~22 GHz con bassa perdita di inserzione
Elite Electronics produce adattatori da guida d'onda a coassiale di grado aerospaziale, disponibili in due tipi strutturali: a lancio terminale e ad angolo retto. La gamma di frequenza va da 5,3 GHz a 145 GHz. Le porte per guida d'onda rettangolare includono: BJ70(WR137), BJ84(WR112), BJ100(WR90), BJ120(WR75), BJ140(WR62), BJ180(WR51), BJ220(WR42), BJ260(WR34), BJ320(WR28), BJ400(WR22), BJ500(WR19), BJ620(WR15), BJ740(WR12), BJ900(WR10), BJ 1200(WR8)L'interfaccia coassiale copre le serie SMA, 2,92 mm, 2,4 mm e 1,85 mm, 1,0 mm, 0,8 mm . Ogni porta della guida d'onda supporta la larghezza di banda completa della guida d'onda. Caratterizzati da una struttura affidabile, dimensioni compatte, eccellenti prestazioni elettriche con buona consistenza e peso ridotto (
≤20 g), questi prodotti sono ampiamente utilizzati in vari tipi di veicoli spaziali.Caratteristiche di progettazione dei componenti per guida d'ondaDesign compattoFunzionamento in banda di frequenza fino a 145 GHz
Costruzione robusta per affidabilità
- Disponibile in più configurazioni: lancio terminale, opzioni ad angolo retto
- VSWR basso e bassa perdita di inserzione
- Adattatore da guida d'onda WR 42 / BJ220 da 50Ω 18 GHz~26,5 GHz per banda K ad angolo retto con componenti per guida d'onda a basso VSWR
- Modello : BTZH-P1H-3
- Nota: Si prega di contattare liberamente le vendite per maggiori dettagli sui modelli di componenti per guida d'onda aerospaziale.
Nota: Si prega di consultare il nostro catalogo per modelli simili in base alla vostra applicazione.
Applicazioni
Xi'an Elite Electronics è specializzata in soluzioni di interconnessione sistematiche per settori esigenti, tra cui:
Sistemi aerospaziali e aeronautici
Apparecchiature di navigazione e radar
Sistemi di comunicazione
- Strumenti di misurazione
- Applicazioni elettroniche
- Imballaggio e spedizione
- Ogni componente per guida d'onda aerospaziale ad angolo retto WR42 a 2,92 mm è accuratamente imballato per garantirne la protezione durante il trasporto:
- Utilizziamo servizi di corriere affidabili per consegne rapide, fornendo ai clienti informazioni di tracciamento al momento della spedizione.
Informazioni correlate sulla porta della guida d'onda: (solo per riferimento)
BJ
WR
Frequenza (GHz)
| Larghezza interna | Altezza interna | Banda di frequenza comune | BJ70 | WR137 | 5.38～8.17 |
|---|---|---|---|---|---|
| 34.85 | 15.80 | Banda C/X | BJ84 | BJ180 | 6.57～9.99 |
| 28.50 | 12.62 | Banda X | BJ100 | WR90 | 9.84～15.00 |
| 22.86 | 10.16 | Banda X | BJ120 | WR75 | 9.84～15.00 |
| 19.05 | 9.525 | Ku bassa frequenza. | BJ140 | WR62 | 11.90～18.00 |
| 15.80 | 7.90 | Banda Ku | BJ180 | WR51 | 15.80～24.00 |
| 12.95 | 6.48 | Ku alta/K bassa frequenza. | BJ220 | WR42 | 18.00～26.50 |
| 10.67 | 5.33 | Banda K | BJ260 | WR34 | 21.70～33.00 |
| 8.636 | 4.318 | Ka bassa frequenza. | BJ320 | WR28 | 26.50～40.00 |
| 7.112 | 3.556 | Ka | BJ400 | WR22 | 33.00～50.00 |
| 5.690 | 2.845 | Ka alta frequenza / U | BJ500 | WR19 | 39.20～59.60 |
| 4.775 | 2.388 | Banda U/V | BJ620 | WR15 | 50.00～75.00 |
| 3.759 | 1.880 | Banda V | BJ740 | WR12 | 60.50～91.90 |
| 3.099 | 1.549 | Banda E | BJ900 | WR10 | 75.00～110.0 |
| 2.540 | 1.270 | Banda W | BJ1200 | WR08 | 92.20～140.0 |
| 2.032 | 1.016 | Banda F |
