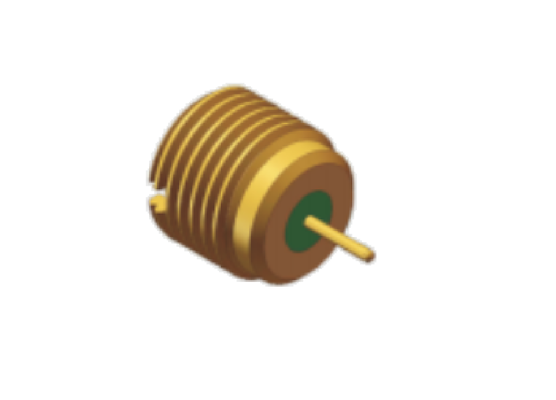

Connettore RF SMP per sigillatura ermetica in vetro placcato oro da 50 Ohm Passaparete maschio con foro liscio 40GHz
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | Connettore RF SMP | Frequenza: | CC ~ 18 GHz |
|---|---|---|---|
| Contatto del centro: | Lega Kavar, placcata in oro | Conchiglia: | Lega Kavar, placcata in oro |
| DWV: | 500 V | Resistenza di isolamento: | 5000 Ohm |
| Tensione nominale: | 170 V | Intervallo di temperatura: | -55℃~+125℃ |
| Impedenza: | 50Ω | Pin OD: | 0,3 mm, 0,45 mm, 0,5 mm, 0,7 mm, 0,9 mm, 1,3 mm disponibili |
| Dielettrico: | Bicchiere | Interfaccia: | Scavo liscio |
| Montaggio: | Supporto della paratia | Genere: | spina maschio |
| Evidenziare: | Connettore RF SMP da 50 Ohm paratia maschio,connettore SMP ermetico placcato in oro,connettore RF a foro liscio da 40 GHz |
||
Descrizione del prodotto:
Connettore RF SMP Maschio Bulkhead Full Detent Limited Detent Smooth Bore 40GHz 50 Ohm
I connettori RF SMP di Elite Electronics operano fino a 40 GHz e offrono un'eccezionale integrità del segnale sull'intera gamma di frequenza, caratterizzati da bassa perdita ad alta frequenza e trasmissione del segnale stabile e priva di distorsioni. Dotati della nostra interfaccia di accoppiamento push-on auto-sviluppata senza attrezzi, i connettori consentono un rapido assemblaggio plug-and-play senza ingombranti chiavi dinamometriche, riducendo drasticamente i tempi del ciclo di produzione e aumentando l'efficienza della produzione di massa.
È disponibile una gamma completa di configurazioni, incluse versioni dritte, ad angolo retto e con montaggio a flangia. Sono offerti tre design di spina maschio: Full Detent, Limited Detent e Smooth Bore. I clienti possono selezionare i modelli in base al layout dell'attrezzatura e alla forza di bloccaggio richiesta per bilanciare in modo flessibile la forza di ritenzione e la densità di integrazione del cablaggio. Questi connettori RF SMP sono ideali per applicazioni di precisione ad alta frequenza come strumenti di test a microonde, moduli a onde millimetriche e apparecchiature RF compatte.
Confronto delle forze: La forza di inserzione ed estrazione segue la gerarchia: Full Detent > Limited Detent > Smooth Bore.
Dimensioni esternedi Connettore maschio bulkhead connettore RF SMP, Modello : SMP(M)-JYD82-S
|
N. Modello |
L | d | Interfaccia | Nota |
| SMP(M)-JYD43 | 2.7mm | 0.39 | Limited Detent | Ermetico, Profondità di innesto: 2.79mm |
| SMP(M)-JYD43-S | 2.7mm | 0.39 | Smooth Bore | Ermetico, Profondità di innesto: 2.79mm |
| SMP(M)-JYD65 | 1.5mm | 0.3 | Limited Detent | Ermetico, Profondità di innesto: 2.79mm |
| SMP(M)-JYD82 | 2.1mm | 0.39 | Limited Detent | Ermetico, Profondità di innesto: 2.79mm |
| SMP(M)-JYD82-S | 2.1mm | 0.39 | Smooth Bore | Ermetico, Profondità di innesto: 2.79mm |
| SMP(M)-JYD92-F | 2.9mm | 0.6 | Full Detent | Ermetico, Profondità di innesto: 2.79mm |
Nota: abbiamo anche pin OD = 0.3, 0.45, 0.5, 0.7, 0.9, 1.3, non esitate a contattarci se avete bisogno di pin di dimensioni diverse.
Applicazioni:
Xi'an Elite Electronics è un Produttore Leader di Connettori, Adattatori RF/Microonde/Guida d'onda & Assemblaggi di Cavi al servizio dell'industria aerospaziale, aeronautica, di navigazione, satellitare, radar, delle comunicazioni e dell'elettronica.
Imballaggio e Spedizione:
Imballaggio:
Dimensioni imballaggio: Scatola esterna piccola con L 26.5cm * L 18.5cm * H 14cm
Spedizione:
Tempo di spedizione: 5-10 giorni lavorativi per adattatori connettori coassiali RF in stock. Per la nuova produzione, ci vorranno circa 8-12 settimane. Il tempo di consegna che forniamo èconservativoper garantire la qualità del prodotto prima della spedizione.
