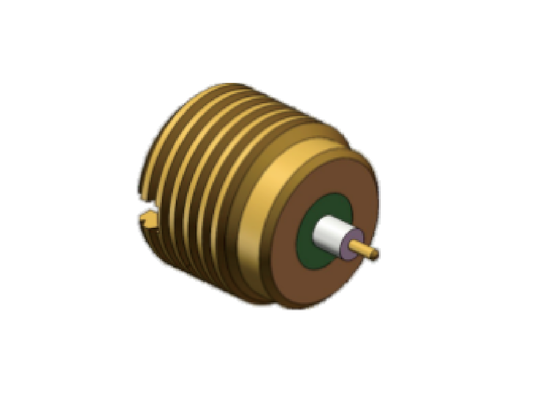

Connettore RF ermetico SMP in lega Kovar da 50 Ohm Passaparete maschio Foro liscio 40GHz con vite M5X0.5-6g
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | Connettore RF SMP | Frequenza: | CC ~ 40 GHz |
|---|---|---|---|
| Conchiglia: | Lega Kovar, placcata in oro | Contatto del centro: | Lega Kovar, placcata in oro |
| Resistenza di isolamento: | 5000 Ohm | DWV: | 500 V |
| Tensione nominale: | 170 V | Impedenza: | 50Ω |
| Intervallo di temperatura: | -55℃~+125℃ | Dielettrico: | Bicchiere |
| Genere: | spina maschio | Montaggio: | Montaggio a paratia, vite M5X0,5-6g |
| Interfaccia: | Detenzione completa | ||
| Evidenziare: | 50 Ohm SMP RF connettore maschio,Lega Kovar connettore SMP ermetico,SMP RF Connector con vite M5X0.5 |
||
Descrizione del prodotto:
Connettore RF SMP Maschio Bulkhead Full Detent Limited Detent Smooth Bore 40GHz 50 Ohm
I connettori RF SMP ad alte prestazioni di Elite Electronics offrono prestazioni di integrità del segnale eccezionali su frequenze fino a 40 GHz. Caratterizzati da un esclusivo design di accoppiamento push-pull senza attrezzi, questi connettori RF SMP riducono notevolmente i tempi del ciclo di assemblaggio senza richiedere ingombranti chiavi dinamometriche durante l'installazione.
Forniamo molteplici varianti strutturali tra cui tipi dritti, ad angolo retto e montati a flangia, oltre a tre distinti stili di spina maschio: Full Detent, Limited Detent e Smooth Bore. I clienti possono regolare in modo flessibile la forza di tenuta e la compattezza del layout per soddisfare perfettamente le esigenze uniche delle applicazioni a microonde e onde millimetriche ad alta frequenza.
Confronto delle forze:La forza di inserzione ed estrazione segue la gerarchia: Full Detent > Limited Detent > Smooth Bore.
Dimensioni di ingombro del connettore maschio bulkhead connettore RF SMP, Modello : SMP(M)-JYD82-S
| Modello N. | Interfaccia | Sigillato ermeticamente, Profondità di innesto: 2,79 mm |
| SMP(M)-JYD10 | Limited Detent | Sigillato ermeticamente, Profondità di innesto: 2,79 mm |
| SMP(M)-JYD10-S | Smoth Bore | Sigillato ermeticamente, Profondità di innesto: 2,79 mm |
| SMP(M)-JYD10-F | Full Detent | Sigillato ermeticamente, Profondità di innesto: 2,79 mm |
| SMP(M)-JYD10G | Limited Detent | Sigillato ermeticamente, Profondità di innesto: 2,79 mm |
Nota: abbiamo anche pin OD = 0,3, 0,45, 0,5, 0,7, 0,9, 1,3, non esitate a contattarci se avete bisogno di pin di dimensioni diverse.
Applicazioni:
Xi'an Elite Electronics è un Produttore Leader di Connettori, Adattatori RF/Microonde /Guide d'onda& Assemblaggi di cavi al servizio dell'aerospaziale, dell'aviazione, della navigazione, dei satelliti, dei radar, delle comunicazioni, dell'industria elettronica.
Imballaggio e spedizione:
Imballaggio:
Dimensioni imballo: Cartone piccolo esterno con L 26,5 cm * L 18,5 cm * H 14 cm
Spedizione:
Tempo di spedizione: 5-10 giorni lavorativi per i connettori RF SMP in magazzino. Per la nuova produzione, ci vorranno circa 8-12 settimane. Il tempo di consegna che forniamo èconservativoper garantire la qualità del prodotto prima della spedizione.
