Guida d'onda ad alte prestazioni ad adattatore coaxiale BJ220 a alimentazione laterale di tipo 2,92 mm
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | 2.92 Adaptore RF coassiale | Potenza di onda continua: | 2W |
|---|---|---|---|
| Frequenza: | (187.5/a) GHz~(285.7/a) GHz | Resistenza all'isolamento: | ≥ 5000MΩ |
| Applicazione: | Comunicazione | Materiale: | Altri prodotti |
| Temperatura nominale di stoccaggio: | -55°C~+100°C | Intervallo di temperatura di funzionamento: | -65°C~+125°C |
| Evidenziare: | BJ220 Adattatore di guida d'onda,Adattatore di guida d'onda ad alte prestazioni,2.92mm Adapter di guida d'onda |
||

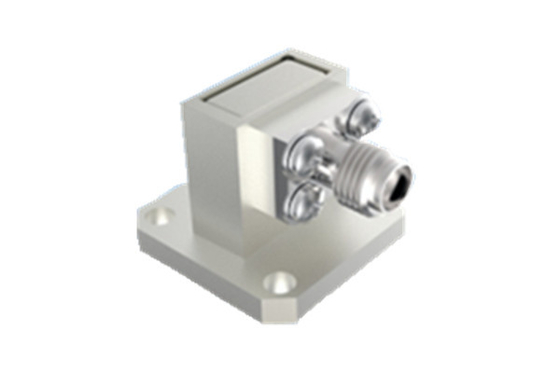

Guida d'onda ad alte prestazioni ad adattatore coaxiale BJ220 a alimentazione laterale di tipo 2,92 mm
La nostra azienda è specializzata nella fabbricazione di convertitori coassiali per veicoli spaziali, disponibili in due configurazioni strutturali distinte: a alimentazione diretta e a alimentazione laterale.Questi convertitori si occupano di un'ampia gamma di frequenze che spazia da 5.3 GHz fino a 110 GHz.
Le porte di guida d'onda rettangolari offerte all'estremità della guida d'onda comprendono una varietà di dimensioni tra cui BJ70, BJ84, BJ100, BJ120, BJ140, BJ180, BJ220, BJ260, BJ320, BJ400, BJ500, BJ620, BJ740 e BJ900.Sul lato coassiale, le interfacce sono compatibili con le serie SMA, 2,92 mm, 2,4 mm e 1,85 mm, tra le altre.ciascun modello è stato progettato meticolosamente per supportare l'intera larghezza di banda del suo rispettivo tipo di guida d'onda.
Le caratteristiche principali dei nostri convertitori a guida d'onda includono la loro costruzione robusta, dimensioni esterne compatte, prestazioni elettriche eccezionali accoppiate ad alta consistenza,e design leggero (≤ 20 grammi)Questi attributi li hanno resi molto preferiti in diverse applicazioni di veicoli spaziali, garantendo una connettività e prestazioni ottimali in ambienti aerospaziali esigenti.
Specificità:
Nota:I dati specifici del modello si basano sui dati del foglio di specifiche del prodotto.
| Parametri principali | |||
| Potenza di onda continua | 2W | ||
| Intervallo di frequenza | (187.5/a) GHz~(285.7/a) GHz,a sono le dimensioni laterali lunghe della porta della guida d'onda | ||
| Intervallo di temperatura di funzionamento | -65°C~+125°C | ||
| Resistenza all'isolamento | ≥ 5000MΩ | ||
| Altri | |||
| Spessore del rivestimento | Spessore dello strato dorato sul contatto centrale ≥ 1,27 μm | ||
| Porosità del rivestimento | Acido nitrico diluito | In un recipiente trasparente con una densità specifica di 1,316 (temperatura 25°C±3°C), 30 s | |
| Acido nitrico concentrato | Concentrazione 68% analiticamente pura in un recipiente a 25°C±3°C,20min | ||
| Temperatura nominale di stoccaggio | -55°C~+100°C | ||

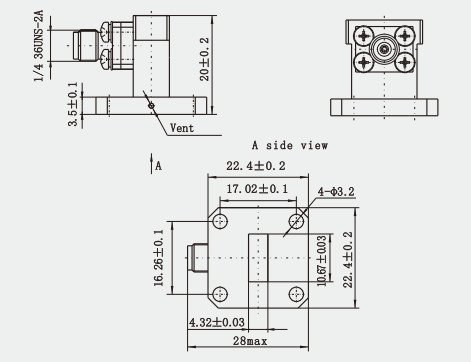

Disegno di contorno:(mm)
Caratteristiche:
1Ampia larghezza di banda: i convertitori coassiali da guida d'onda a 2,92 supportano una vasta gamma di frequenze, il che li rende adattabili a una vasta gamma di applicazioni a microonde e onde millimetriche.
2Basse perdite di inserimento: questi convertitori sono progettati per ottimizzare il percorso di trasmissione del segnale e ridurre la perdita di energia, riducendo così le perdite di inserimento e migliorando l'efficienza complessiva del sistema.
3. basso VSWR: VSWR (stand wave ratio) è una misura importante del grado di riflessione del segnale.che indica che è meno riflettente nella banda di frequenza di funzionamento, ed è in grado di convertire efficacemente i segnali da un tipo di linea di trasmissione a un altro senza introdurre eccessive interferenze o distorsioni.
4. Compatto: le dimensioni relativamente piccole del connettore coassiale da 2,92 mm lo rendono utile in applicazioni con spazio limitato come apparecchiature aerospaziali e di comunicazione portatili.
Applicazione:
Comunicazioni via satellite: nei sistemi di comunicazione via satellite, 2.92 convertitori coassiali a guida d'onda sono utilizzati per convertire i segnali coassiali provenienti dalle stazioni terrestri in segnali adatti alla trasmissione attraverso guide d'onda per comunicazioni efficienti con i satelliti.
Sistemi radar: nei sistemi radar,Questo convertitore è utilizzato per collegare le porte coassiali dei trasmettitori e ricevitori radar alle porte di guida d'onda del sistema di antenne per garantire una trasmissione efficiente dei segnali radar.
Comunicazione wireless: nelle stazioni base di comunicazione wireless, 2.I convertitori coassiali a guida d'onda sono utilizzati per convertire i segnali coassiali all'interno della stazione base in segnali di trasmissione adatti ai sistemi di guida d'onda di antenna esterna.
Traduzione con DeepL.com (versione gratuita)
Catalogo del prodotto:
1.85 serie
2.4serie
2.92serie
SMAserie
Serie SMP
Serie SMPM
Prodotti isolanti di vetro
Adattatore coassiale
Nota:
Abbiamo oltre 10.000 tipi diCollegamento SMA, se il connettore che sta utilizzando non è stato trovato, si prega di contattarci fornendo i propri dati.
