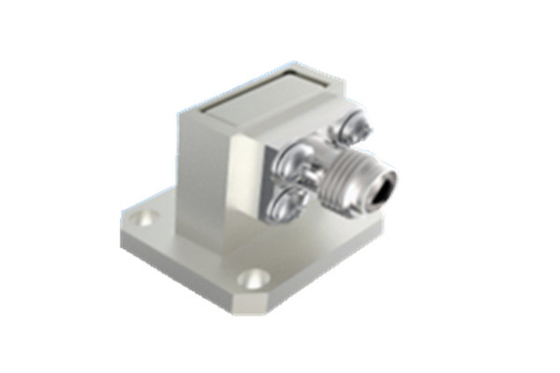

Guida d'onda a 2.92 Tipo Adaptatore coaxiale di alimentazione laterale BJ260 per comunicazione
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | 2.92 Adaptore RF coassiale | Potenza di onda continua: | 2W |
|---|---|---|---|
| Frequenza: | (187.5/a) GHz~(285.7/a) GHz | Resistenza all'isolamento: | ≥ 5000MΩ |
| Applicazione: | Comunicazione | Materiale: | Altri prodotti |
| Temperatura nominale di stoccaggio: | -55°C~+100°C | Intervallo di temperatura di funzionamento: | -65°C~+125°C |
| Evidenziare: | Adattatore coassiale di alimentazione laterale per la comunicazione,BJ260 Adaptatore coassiale di alimentazione laterale,2.92 Tipo Adaptatore coaxiale di alimentazione laterale |
||
Guida d'onda a 2.92 Tipo Adaptatore coaxiale di alimentazione laterale BJ260 per comunicazione
La nostra azienda è specializzata nella produzione di convertitori coassiali di guida d'onda su misura per applicazioni di veicoli spaziali, disponibili in due configurazioni distinte: a alimentazione diretta e laterale.
Questi convertitori sono progettati per funzionare su un ampio spettro di frequenze da 5,3 GHz a 110 GHz.BJ100, BJ120, BJ140, BJ180, BJ220, BJ260, BJ320, BJ400, BJ500, BJ620, BJ740, e BJ900. Sul lato coassiale, le nostre interfacce sono compatibili con serie SMA, serie 2.92mm, serie 2.4mm, serie 1.85mm,tra gli altriOgni modello è progettato con precisione per supportare l'intera larghezza di banda del rispettivo tipo di guida d'onda.
Tra le caratteristiche principali dei nostri convertitori a guida d'onda figurano una costruzione robusta, dimensioni esterne compatte, prestazioni elettriche eccellenti con elevata consistenza e un design leggero (≤ 20 grammi).Queste caratteristiche li rendono molto preferibili in varie applicazioni di veicoli spaziali, garantendo una connettività e prestazioni ottimali in ambienti aerospaziali difficili.
Specificità:
Nota:I dati specifici del modello si basano sui dati del foglio di specifiche del prodotto.
| Parametri principali | |||
| Potenza di onda continua | 2W | ||
| Intervallo di frequenza | (187.5/a) GHz~(285.7/a) GHz,a sono le dimensioni laterali lunghe della porta della guida d'onda | ||
| Intervallo di temperatura di funzionamento | -65°C~+125°C | ||
| Resistenza all'isolamento | ≥ 5000MΩ | ||
| Altri | |||
| Spessore del rivestimento | Spessore dello strato dorato sul contatto centrale ≥ 1,27 μm | ||
| Porosità del rivestimento | Acido nitrico diluito | In un recipiente trasparente con una densità specifica di 1,316 (temperatura 25°C±3°C), 30 s | |
| Acido nitrico concentrato | Concentrazione 68% analiticamente pura in un recipiente a 25°C±3°C,20min | ||
| Temperatura nominale di stoccaggio | -55°C~+100°C | ||

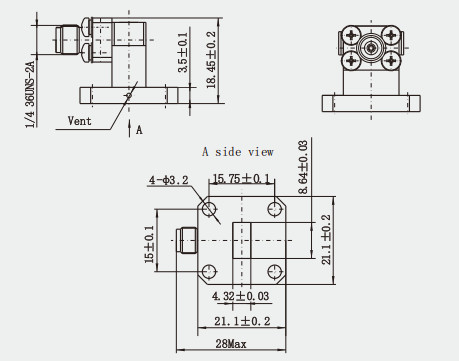

Disegno di contorno:(mm)
Caratteristiche:
1Progettazione strutturale: gli adattatori coassiali a guida d'onda di grado aerospaziale adottano di solito una struttura di trasformazione di impedenza graduale, che aiuta a ottenere una migliore corrispondenza di impedenza,riducendo così il riflesso e la perdita di onde elettromagneticheInoltre,la progettazione strutturale comprende cavità superiori e inferiori per consentire un controllo preciso delle fasi di abbinamento durante la lavorazione e per migliorare ulteriormente l'uniformità del dispositivo e le prestazioni elettriche.
2.adattabilità ambientale: gli adattatori coassiali a guida d'onda di grado aerospaziale devono adattarsi all'ambiente aerospaziale severo, comprese le vibrazioni da urto, il vuoto termico e altre condizioni.saranno progettati tenendo conto della protezione dell'adattabilità ambientale, e l'adattabilità ambientale dei dispositivi sarà migliorata attraverso materiali preferiti, processi migliorati e una migliore progettazione strutturale.
Applicazione:
1Comunicazione satellitare: nei sistemi di comunicazione satellitare, gli adattatori coassiali a guida d'onda a livello di velivolo spaziale vengono utilizzati per collegare diversi componenti sul satellite, come le antenne,amplificatori e filtri, per garantire la stabilità e l'affidabilità della trasmissione del segnale.
2- sistemi radar: nei sistemi radar dei veicoli spaziali, questi convertitori sono utilizzati per consentire una trasmissione e un trattamento efficienti dei segnali radar,miglioramento della precisione di rilevamento e della portata del sistema radar.
Catalogo del prodotto:
1.85 serie
2.4serie
2.92serie
SMAserie
Serie SMP
Serie SMPM
Prodotti isolanti di vetro
Adattatore coassiale
Nota:
Abbiamo oltre 10.000 tipi diCollegamento SMA, se il connettore che sta utilizzando non è stato trovato, si prega di contattarci fornendo i propri dati.
